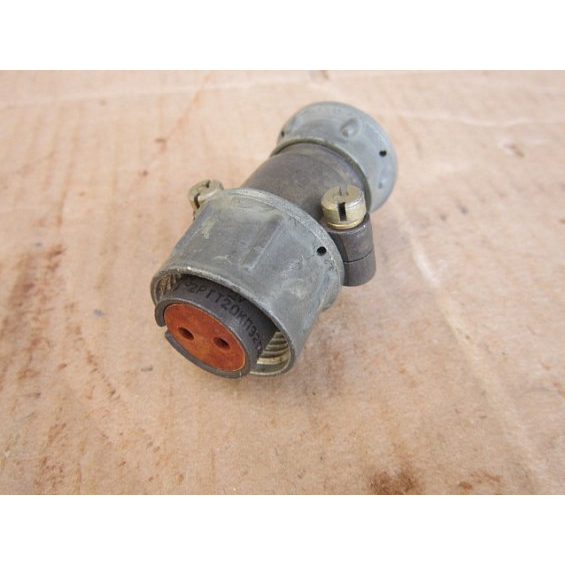

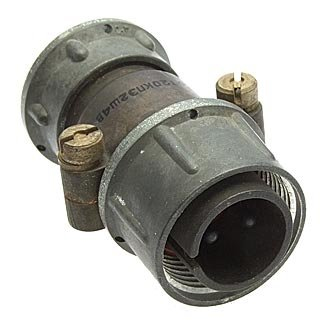

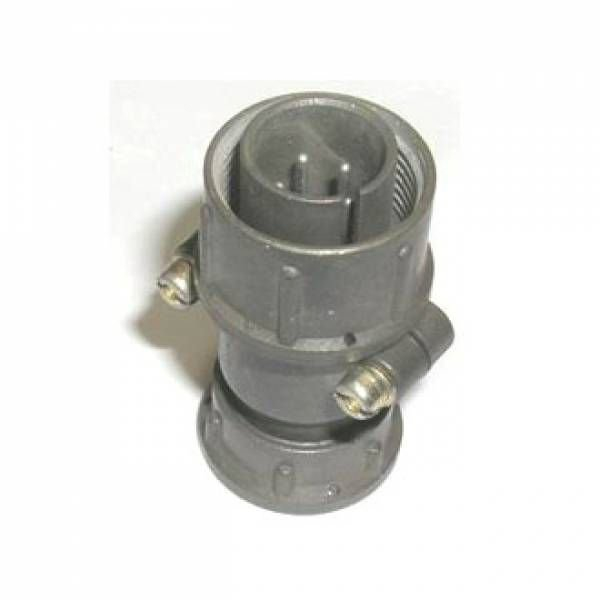

2РТТ20КПЭ2Ш4В «5» — это цилиндрический низкочастотный кабельный соединитель (вилка) теплостойкого исполнения с пылебрызгозащитой, предназначенный для надежного электрического соединения в цепях постоянного и переменного тока.

Основные характеристики

Соединитель имеет корпус условного размера 20, 2 контакта и предназначен для экранированного кабеля с прямым патрубком. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), рабочая частота — до 3 МГц, сопротивление изоляции — не менее 5000 МОм. Он устойчив к вибрации (диапазон частот с ускорением до 1500 м/с²), повышенной влажности (98% при +40°C), пониженному давлению (1,3·10⁻⁴ Па) и температурам от -60 до +100°C.

Расшифровка обозначения

• 2РТТ — тип: теплостойкий, пылебрызгозащищенный, цилиндрический нормальных габаритов.

• 20 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — для экранированного кабеля.

• 2 — количество контактов.

• Ш — покрытие контактов (серебро).

• 4 — группа по климатическому исполнению.

• В — всеклиматическое исполнение.

• «5» — приемка по ТУ ГЕ0.364.120ТУ.

Применение

Используется в промышленных системах, энергетике, автомобилестроении и телекоммуникациях для передачи сигналов и энергии, где важны устойчивость к внешним воздействиям и надежность соединения. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
