Назначение соединителя 2РТТ20КПЭ2Ш4В

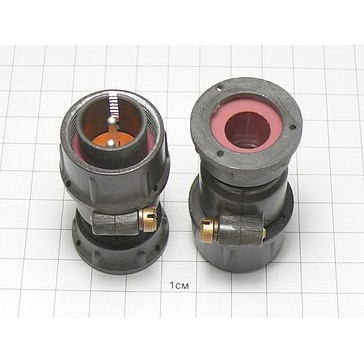

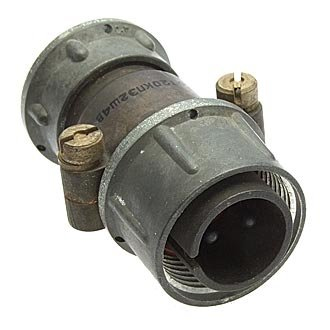

2РТТ20КПЭ2Ш4В «5» — цилиндрический низкочастотный пылебрызгозащищённый соединитель производства «Каскад», прошедший приёмо-сдаточный контроль (ОТК) в 2024 году. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока с рабочей частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция относится к кабельным вилкам экранированного типа, что обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех.

Соединитель применяется в электро-, радио- и контрольно-измерительной аппаратуре общего назначения. Он рассчитан на внутренний монтаж и выпускается во всеклиматическом исполнении по техническим условиям ТУ ГЕ0.364.120, то есть допускается к эксплуатации в различных климатических зонах в составе стационарного и бортового оборудования.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения соответствуют исполнению с двумя контактами и корпусом типоразмера 20.

• Рабочий ток на контакт: до 20 А.
• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Устойчивость к механическому удару: одиночный удар до 10000 метров на секунду в квадрате (1000 g), многократный удар до 1500 метров на секунду в квадрате (150 g).
• Наработка: не менее 1000 часов.
• Ресурс сочленений-расчленений: не менее 500 циклов.
• Приёмка: «5» — изделие относится к категории приёмки «5» согласно характеристике, указанной в карточке товара.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20КПЭ2Ш4В построена по отраслевой системе обозначений и содержит сведения об основных параметрах изделия. Понимание структуры обозначения помогает правильно подобрать соединитель для конкретного проекта и оценить его совместимость с ответными частями.

1. «2» — количество контактов в соединителе.
2. «РТТ» — тип соединителя низкочастотного цилиндрического.
3. «20» — типоразмер корпуса.
4. «КПЭ» — кабельная вилка экранированная.
5. «2Ш4» — сочетание контактов.
6. «В» — всеклиматическое исполнение.

Экранированное исполнение корпуса снижает уровень наводок и паразитных связей, что особенно важно при работе в составе измерительных трактов и приёмно-передающей аппаратуры. Пылебрызгозащищённая оболочка препятствует попаданию внутрь пыли и капель влаги, благодаря чему соединитель сохраняет работоспособность в условиях повышенной запылённости и влажности.

Область применения и условия эксплуатации

Благодаря сочетанию высокого рабочего тока до 20 А на контакт, напряжения до 850 В и широкого температурного диапазона соединитель 2РТТ20КПЭ2Ш4В «5» востребован в силовых и сигнальных цепях промышленного, лабораторного и бортового оборудования. Устойчивость к вибрации до 30 g и к ударным нагрузкам до 1000 g позволяет использовать его на подвижных объектах, в том числе в составе техники, испытывающей интенсивные механические воздействия.

Изделие подходит для внутреннего монтажа: оно устанавливается внутри приборных корпусов, блоков и стоек, где требуется надёжное разъёмное соединение с защитой от помех. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют область применения как соединение, не требующее частой коммутации, но рассчитанное на длительную непрерывную работу.

Приёмка «5» подтверждает, что партия прошла контроль в 2024 году и соответствует установленным требованиям. Перед монтажом рекомендуется убедиться в отсутствии механических повреждений корпуса и контактов, а также проверить соответствие маркировки проектному заданию.
