2РТТ20КПЭ2Г4В: кабельная розетка для надёжных соединений в промышленной аппаратуре

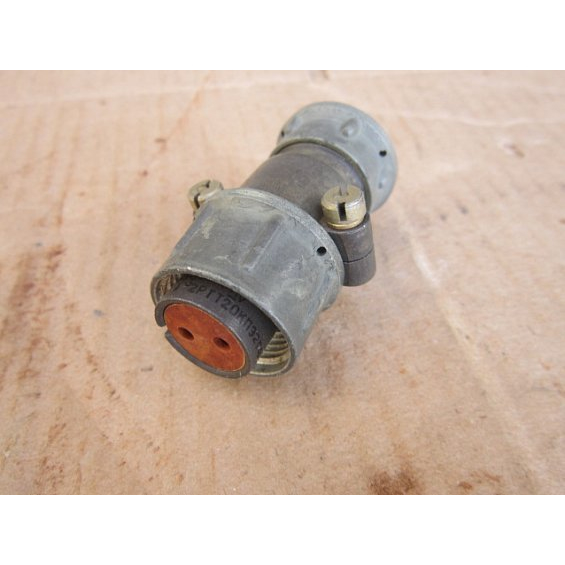

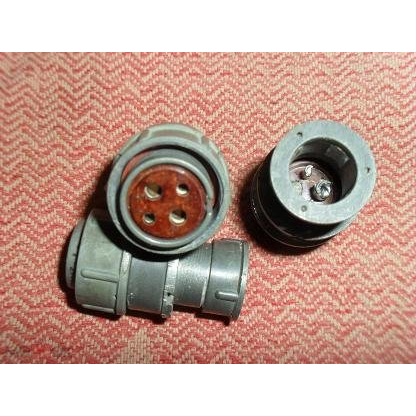

2РТТ20КПЭ2Г4В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Конструкция рассчитана на объёмный монтаж пайкой, применение с экранированным кабелем и создание устойчивого разъёмного соединения в цепях питания, управления и сигнализации.

Соединитель относится к пылебрызгозащищённому, негерметичному исполнению и используется совместно с ответной частью — вилкой соответствующего типоразмера и контактной схемы. Резьбовая фиксация в сочленённом положении помогает предотвратить самопроизвольное рассоединение при вибрациях и механических воздействиях.

Назначение 2РТТ20КПЭ2Г4В

Розетка 2РТТ20КПЭ2Г4В предназначена для соединения и разъединения кабелей, узлов, блоков и отдельных электрических цепей в оборудовании общего и специального назначения. Такие разъёмы применяют там, где важны механическая прочность, повторяемость монтажа, токовая нагрузочная способность и защита места подключения от внешних воздействий.

Типичные области использования:

• промышленная автоматика и системы управления;

• электротехнические шкафы и распределительные устройства;

• измерительная и испытательная аппаратура;

• транспортное, энергетическое и специальное оборудование;

• системы питания, межблочные соединения и кабельные сборки;

• радиоэлектронная аппаратура, работающая с постоянным, переменным и импульсным током.

Серия 2РТТ рассчитана на работу в цепях постоянного и переменного тока, а также в импульсных цепях. В зависимости от исполнения и нормативной документации для соединителей этой группы указывают рабочую частоту до 3 МГц и рабочее напряжение до 850 В амплитудного значения; при подборе конкретного изделия следует опираться на его паспорт и действующие ТУ.

Расшифровка маркировки

Маркировка 2РТТ20КПЭ2Г4В содержит сведения о конструктивном исполнении разъёма:

Таким образом, 2РТТ20КПЭ2Г4В представляет собой двухконтактную кабельную розетку в корпусе условного размера 20, с прямым патрубком и элементами для правильного ввода и закрепления экранированного кабеля.

Основные технические параметры

Для исполнения 2РТТ20КПЭ2Г4В характерна двухконтактная схема с круглыми гнездовыми контактами диаметром 2,5 мм. Контакты обычно изготавливают из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных сочленениях.

Указанные значения особенно важны при проектировании кабельной системы: необходимо учитывать не только ток одного контакта, но и допустимый суммарный ток, сечение подключаемых проводников, условия охлаждения, характер нагрузки и реальную температуру окружающей среды.

Особенности монтажа и эксплуатации

Конструкция 2РТТ20КПЭ2Г4В предусматривает внутренний объёмный монтаж с пайкой. Перед сборкой следует подобрать кабель с подходящим наружным диаметром, сечением жил и параметрами экрана. Экран кабеля должен быть закреплён конструктивно и электрически в соответствии с требованиями конкретной кабельной сборки — это особенно важно для снижения электромагнитных помех и обеспечения механической разгрузки жил.

При монтаже рекомендуется:

• проверить соответствие ответной вилки серии, размера корпуса и сочетания контактов;

• соблюдать нумерацию контактов и схему подключения;

• исключить перегрев изолятора и контактов при пайке;

• не допускать механической нагрузки на паяные соединения;

• обеспечить правильное закрепление кабеля в патрубке и гайке;

• контролировать чистоту контактных поверхностей перед сочленением;

• полностью затягивать резьбовое соединение без чрезмерного усилия.

Резьбовая фиксация делает соединитель удобным для оборудования, которое испытывает вибрации, удары или периодические перемещения. В то же время пылебрызгозащищённое исполнение не означает полной герметичности: для эксплуатации во влажной среде, под водой или в зонах с постоянным воздействием агрессивных сред необходимо отдельно подтвердить соответствие конкретного исполнения условиям применения.

Почему выбирают серию 2РТТ

Разъёмы серии 2РТТ востребованы в технических системах благодаря сочетанию компактного цилиндрического корпуса, резьбовой фиксации, широкого диапазона контактных схем и пригодности для условий с повышенными механическими нагрузками. Исполнение 2РТТ20КПЭ2Г4В подходит для двухпроводных силовых, управляющих и комбинированных цепей, где необходимы контакты диаметром 2,5 мм и подключение экранированного кабеля.

При выборе ответной части и подготовке документации важно сверять не только полное обозначение, но и ТУ, тип приёмки, материал изолятора, климатическое исполнение, схему расположения контактов и требования к кабелю. Такой подход позволяет обеспечить электрическую совместимость, правильное сочленение и надёжную работу соединения в составе оборудования.
