Назначение соединителя 2РТТ20КПЭ2Г4В

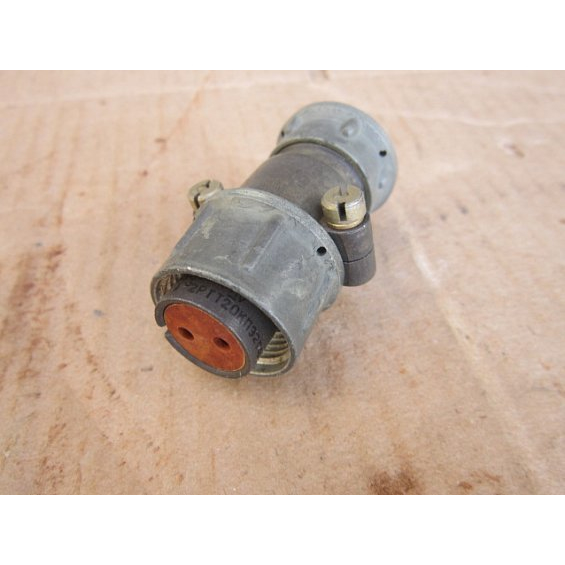

Соединитель 2РТТ20КПЭ2Г4В (артикул 5424) — цилиндрический низкочастотный соединитель розеточного типа, выпускаемый под маркой «Каскад». Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока с рабочей частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Розеточная часть устанавливается на блок, панель или прибор, а ответная часть подключается к ней, обеспечивая надёжный контакт и возможность многократного сочленения и расчленения.

Поставка подтверждена отметкой ОТК за 2024 год, что говорит о прохождении заводского контроля качества перед отгрузкой. Соединитель относится к категории 2РТТ20, то есть к типоразмерному ряду цилиндрических низкочастотных соединителей серии 2РТТ.

Подтверждённые особенности и характеристики

Ниже перечислены свойства, указанные в описании изделия, без дополнительных домыслов.

• Тип соединителя: цилиндрический, низкочастотный, розеточный.
• Степень защиты: пылебрызгозащищённое исполнение, то есть защита от пыли и брызг воды; конкретный уровень IP54 или IP55 зависит от условий монтажа и качества уплотнения.
• Напряжение: до 850 В амплитудного значения.
• Рабочая частота: до 3 МГц.
• Климатическое исполнение: всеклиматическое, допускающее эксплуатацию в широком диапазоне температур, при повышенной влажности и в агрессивных средах; ориентировочный диапазон — от минус 60 до плюс 100 градусов Цельсия и выше.
• Материалы: корпус — как правило, из алюминиевых сплавов с защитным анодно-оксидным или никелевым покрытием; изоляторы — из термостойких диэлектрических материалов; контакты — с серебряным или золотым покрытием для лучшей электропроводности.
• Надёжность: устойчивость к вибрациям, механическим ударам и многократным циклам сочленения-расчленения — обычно не менее 500 циклов.
• Экранирование: конструкция имеет патрубок для экранированного кабеля и резьбовую фиксацию, что снижает электромагнитные помехи и наводки.

Конструкция и исполнение

Изделие изготавливается для внутреннего монтажа во всеклиматическом исполнении по техническим условиям ТУ ГЕ0.364.120 (АШДК.434410.060ТУ). Патрубок под экранированный кабель и резьбовое крепление обеспечивают механическую прочность соединения и сохранение экранирующих свойств тракта. Такое исполнение позволяет применять соединитель в составе кабельных сборок, где требуется защита от внешних помех.

Применение

Соединители данного типа служат для подключения проводов, кабелей, узлов и блоков в электро-, радио- и контрольно-измерительной аппаратуре специального и общего назначения. Благодаря прочной конструкции и экранированию их используют в следующих областях:

1. Военная и аэрокосмическая техника: системы связи, навигации, радиолокации, бортовое оборудование и наземные комплексы.
2. Промышленная автоматизация и робототехника: подключение датчиков, исполнительных устройств и систем управления.
3. Железнодорожный и морской транспорт: системы сигнализации, контроля, управления и освещения.
4. Энергетическое оборудование: блоки питания, коммутационные устройства и системы защиты.
5. Телекоммуникационное оборудование и радиоэлектроника.
6. Контрольно-измерительная аппаратура.

Условия эксплуатации и монтажа

Соединитель рассчитан на работу в цепях с напряжением до 850 В амплитудного значения и частотой до 3 МГц. Пылебрызгозащищённое исполнение допускает эксплуатацию в условиях повышенной запылённости и воздействия брызг воды при правильно выполненном уплотнении и монтаже. Всеклиматическое исполнение позволяет использовать изделие в широком диапазоне температур, при высокой влажности и в агрессивных средах, что подтверждается указанными техническими условиями. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации.

Для корректной работы важно подбирать ответную часть того же типоразмера 2РТТ20 и обеспечивать герметичность уплотнений при монтаже. Изделие поставляется с отметкой ОТК 2024 года, что подтверждает его соответствие заявленным характеристикам на момент выпуска.
