Назначение соединителя 2РТТ20КПЭ2Г4В

2РТТ20КПЭ2Г4В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Он используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Соединители 2РТТ применяются во всеклиматическом исполнении, выдерживают вибрацию, удары и экстремальные температуры от минус 60 до плюс 100 градусов Цельсия.

Конструкция и расшифровка обозначения

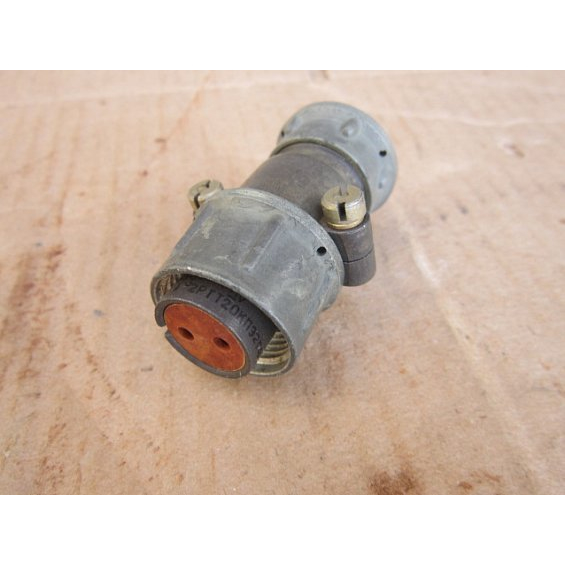

Это кабельная розетка с прямым патрубком для экранированного кабеля, условным размером корпуса 20 и 2 контактами. Состоит из вилки и розетки, монтируется объёмным способом пайкой, с резьбовой фиксацией и одношпоночной поляризацией. Покрытие контактов — серебро, монтаж — внутренний.

Обозначение 2РТТ20КПЭ2Г4В складывается из следующих элементов:

• 2РТТ — тип соединителя;
• 20 — размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 2 — 2 контакта;
• Г — присоединение пайкой;
• 4 — диаметр контакта;
• В — всеклиматическое исполнение.

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. Выдерживает синусоидальную вибрацию 1–10000 Гц с ускорением до 1500 метров на секунду в квадрате, пониженное давление до 1,3·10⁻⁴ Па и влажность 98 процентов при плюс 40 градусах Цельсия.

Условия эксплуатации и применение

Благодаря всеклиматическому исполнению, пылебрызгозащищённому корпусу и стойкости к широкому спектру механических и климатических воздействий, соединитель 2РТТ20КПЭ2Г4В применим в аппаратуре, работающей в сложных условиях: при интенсивной вибрации, ударных нагрузках, пониженном атмосферном давлении, повышенной влажности и в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля позволяет использовать соединитель в цепях, где требуется экранирование и надёжная резьбовая фиксация сочленения. Двухконтактная схема с одношпоночной поляризацией исключает неверное соединение, а пайка обеспечивает стабильный и долговечный электрический контакт.

Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов делают этот соединитель пригодным для узлов и блоков, которые предполагают периодическое подключение и отключение, а также для стационарно смонтированных цепей в составе электро- и радиоаппаратуры специального и общего назначения.
