Назначение

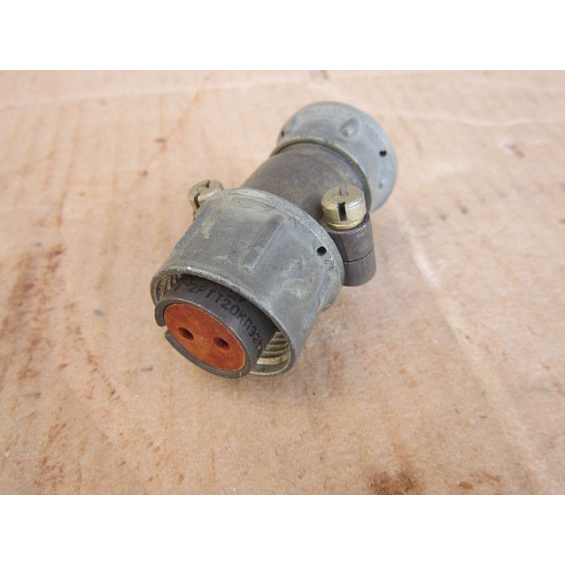

Соединитель 2РТТ20КПЭ2Г4В (артикул 5422) представляет собой кабельную розетку с прямым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие относится к низкочастотным цилиндрическим соединителям объемного монтажа с резьбовой фиксацией. Его основная функция — соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Благодаря конструкции, допускающей применение как в приборной, так и в кабельной части, соединитель может использоваться в разных монтажных решениях. Резьбовое соединение обеспечивает надежность и устойчивость при эксплуатации.

Подтверждённые технические характеристики

• Тип соединителя: низкочастотный цилиндрический, объемного монтажа с резьбовой фиксацией.
• Рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Количество контактов: 2.
• Сопротивление контактов: не более 0.005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от -60 °C до +100 °C.
• Материалы: корпус — металл; изолятор — карболит; покрытие контактов — серебро.

Конструкция и расшифровка обозначения

Соединитель состоит из двух частей — вилки и розетки. Вилки и розетки могут быть приборными или кабельными, с прямыми или угловыми патрубками. В данном исполнении реализована кабельная розетка с прямым патрубком. Резьбовая фиксация повышает надежность соединения и устойчивость к механическим воздействиям при эксплуатации.

Обозначение 2РТТ20КПЭ2Г4В расшифровывается следующим образом: 2РТТ — тип соединителя; 20 — условный размер корпуса; К — вид корпуса (кабельный); П — вид патрубка (прямой); Э — гайка для экранированного кабеля; 2 — количество контактов; Г — часть соединителя (розетка); 4 — обозначение сочетания контактов; В — всеклиматическое исполнение.

Применение и условия эксплуатации

Соединитель применяется для коммутации электрических цепей в электро- и радиоаппаратуре. Он подходит для использования как в приборной, так и в кабельной части, что делает его универсальным для различных монтажных решений. Рабочий диапазон температур от -60 °C до +100 °C позволяет эксплуатировать изделие в разных климатических условиях.

Всеклиматическое исполнение, обозначенное буквой В, подтверждает возможность применения соединителя в широком спектре промышленных приложений. Материалы — металлический корпус, карболитовый изолятор и серебряное покрытие контактов — обеспечивают надежность и стабильность электрических параметров в заявленных условиях.

Особенности монтажа

Монтаж соединителя относится к объемному, то есть предполагает объемную установку в составе аппаратуры. Прямой патрубок и гайка для экранированного кабеля упрощают ввод и фиксацию кабеля, а резьбовое соединение обеспечивает устойчивость при эксплуатации. Количество контактов — два, что соответствует маркировке 2 в обозначении. Покрытие контактов серебром способствует стабильному электрическому контакту с сопротивлением не более 0.005 Ом.
