Назначение соединителя 2РТТ20КПЭ-4Г-6В

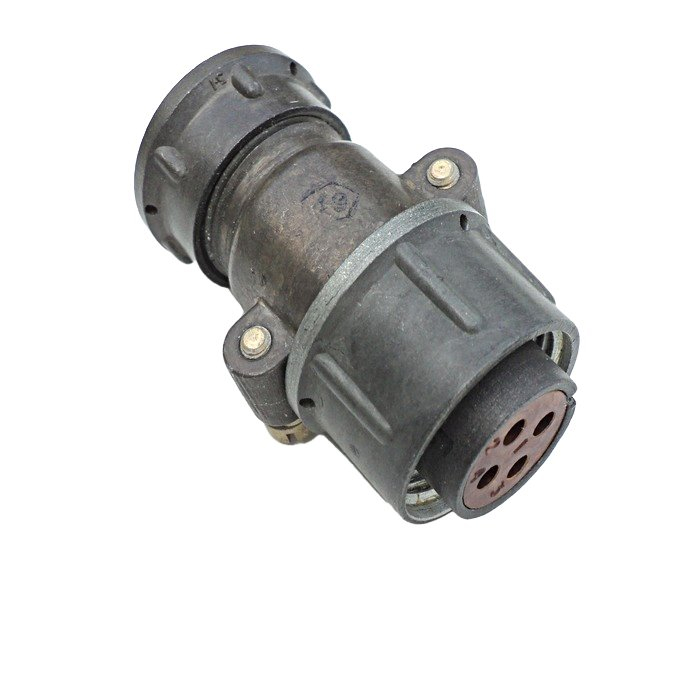

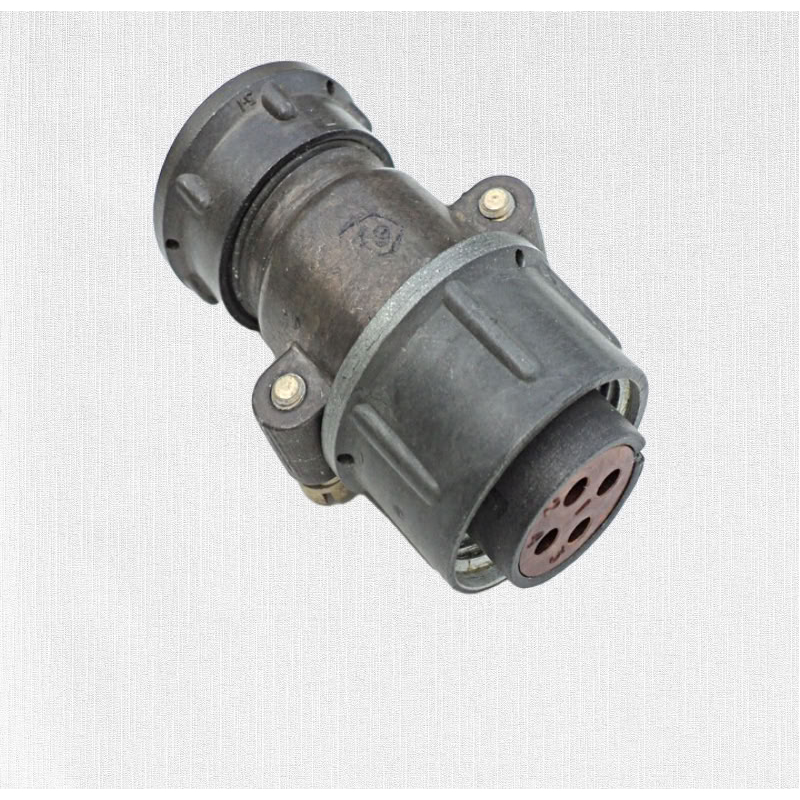

2РТТ20КПЭ-4Г-6В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ относятся к теплостойким и пылебрызгозащищённым типам и применяются для внутреннего объёмного монтажа в условиях повышенных механических нагрузок, вибрации и ударных воздействий. Розетка служит для соединения цепей с токовой нагрузкой до 25 А на контакт, при этом общая токовая нагрузка составляет до 100 А.

Конструкция и материалы

Изделие имеет условный размер корпуса 20 и оснащено четырьмя контактами диаметром 2,5 мм. Тип контактов — гнездо, материал покрытия — серебро, присоединение проводников выполняется пайкой.

Расшифровка обозначения модели отражает особенности исполнения:

• К — кабельный корпус;
• П — прямой патрубок;
• Э — исполнение для экранированного кабеля;
• В — всеклиматическое исполнение.

Метод сочленения — резьбовой, соединение негерметичное. Такое сочетание конструктивных признаков обеспечивает надёжную фиксацию ответных частей при сохранении удобства монтажа и демонтажа.

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Механические удары: одиночные — до 10000 м/с², многократные — до 1500 м/с².

Электрические параметры:

• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 100 °C;
• ресурс — 500 сочленений-расчленений;
• наработка — не менее 1000 часов.

Перечисленные значения подтверждают пригодность розетки для эксплуатации в жёстких условиях при значительных перепадах температуры и интенсивных механических воздействиях.

Применение

2РТТ20КПЭ-4Г-6В применяется для внутреннего объёмного монтажа электрических цепей в аппаратуре, где требуются теплостойкость, защита от пыли и брызг, а также устойчивость к вибрации и ударам. Изделие подходит для соединения экранированных кабелей благодаря исполнению с индексом «Э» и прямому патрубку.

Розетка рассчитана на пайку проводников к контактам-гнёздам с серебряным покрытием, что обеспечивает стабильное переходное сопротивление не более 1 мОм. Всеклиматическое исполнение допускает работу в различных климатических зонах в пределах указанного температурного диапазона от минус 60 до плюс 100 °C.

При монтаже следует учитывать резьбовой метод сочленения и негерметичность соединения: изделие предназначено для условий, соответствующих заявленному уровню пылебрызгозащиты, а не для работы в среде с полным погружением в жидкость или избыточным давлением. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют область применения как преимущественно стационарную или редко коммутируемую.
