Назначение соединителя 2РТТ20КПЭ-Г-40В «5»

2РТТ20КПЭ-Г-40В «5» — это низкочастотный цилиндрический электрический соединитель всеклиматического исполнения. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Такие соединители применяются там, где требуется надёжное электрическое соединение при воздействии неблагоприятных климатических и механических факторов.

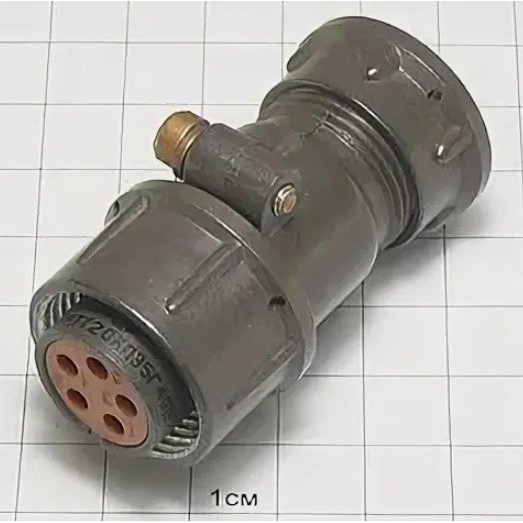

Данная модель представляет собой кабельную вилку с прямым патрубком и гайкой. Она рассчитана на экранированный кабель и объёмный монтаж с резьбовой фиксацией. Приёмка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.

Конструктивные особенности

Соединители серии 2РТТ состоят из вилки и розетки. Они выпускаются как приборными, так и кабельными, с прямыми или угловыми патрубками. Это позволяет подбирать вариант под конкретные условия монтажа в аппаратуре.

Контакты соединителя имеют серебряное покрытие. Монтаж выполняется пайкой внутри корпуса. Резьбовая фиксация обеспечивает механическую прочность и стабильность соединения при вибрациях и ударах. Экранированный кабель подключается через патрубок, что важно для защиты от помех в низкочастотных цепях.

Технические характеристики

Основные электрические и эксплуатационные параметры модели:

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Пониженное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Указанные значения подтверждают всеклиматическое исполнение и возможность применения в жёстких условиях эксплуатации.

Механические свойства и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц. Он устойчив к ударам с ускорением до 1500 метров на секунду в квадрате, что соответствует 150 g, а также к линейным нагрузкам до 2000 метров на секунду в квадрате.

Ресурс изделия характеризуется следующими показателями:

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Такие параметры обеспечивают длительную и стабильную работу соединителя в составе аппаратуры.

Применение

2РТТ20КПЭ-Г-40В «5» используется в радиотехнической и радиоэлектронной аппаратуре. Благодаря теплостойкости и тропикоустойчивости он подходит для работы в любых климатических условиях. Соединитель востребован в цепях постоянного и переменного тока низкой частоты, где требуется экранированное подключение кабеля и надёжная резьбовая фиксация.

Модель может применяться как в составе приборных, так и в составе кабельных соединений серии 2РТТ. При монтаже важно соблюдать пайку контактов внутри корпуса и использовать кабель, соответствующий типу патрубка.

Краткое резюме

2РТТ20КПЭ-Г-40В «5» — кабельная вилка с прямым патрубком и гайкой для экранированного кабеля. Она рассчитана на напряжение до 850 В, частоту до 3 МГц, температуру от минус 60 до плюс 100 градусов Цельсия и имеет приёмку «5». Артикул — 5419. Категория — 2РТТ20. Производитель в предоставленных данных не указан.
