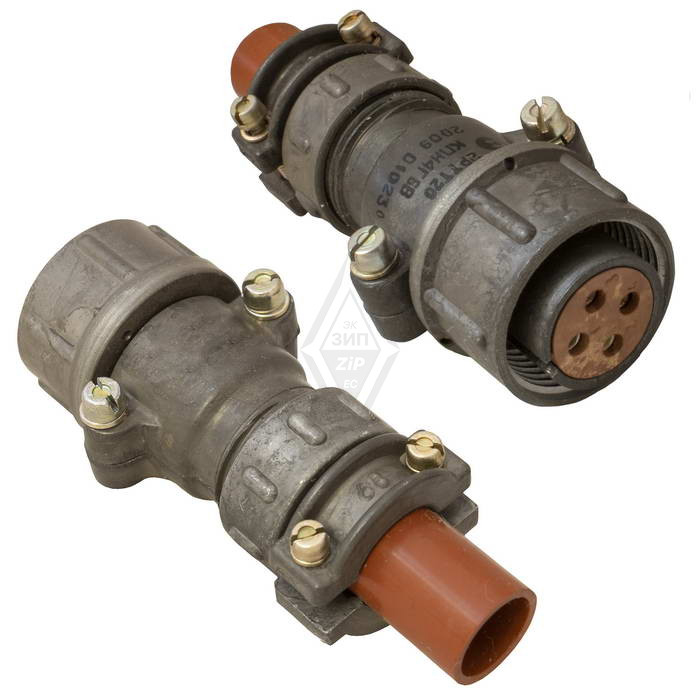

Назначение разъёма 2РТТ20КП4Г6В

2РТТ20КП4Г6В — это цилиндрический низкочастотный пылебрызгозащищённый разъём серии 2РТТ, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока в составе радио- и электроаппаратуры. Изделие применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц и обеспечивает ручное разъёмное соединение кабелей и приборов, в том числе при повышенных требованиях к надёжности и виброустойчивости.

Разъём рассчитан на внутренний монтаж во всеклиматическом исполнении и используется в промышленной, радиоэлектронной и радиотехнической аппаратуре. Артикул изделия — 5334, категория — 2РТТ20.

Расшифровка обозначения

Маркировка 2РТТ20КП4Г6В построена по позиционному принципу, где каждая группа символов указывает на конкретную конструктивную или эксплуатационную особенность:

• 2РТТ — серия: цилиндрический, теплостойкий, пылебрызгозащищённый разъём нормальных габаритов.
• 20 — условный размер корпуса (типоразмер 20 для серии 2РТТ).
• К — кабельный корпус.
• П — прямой патрубок.
• 4 — количество контактов, обычно диаметром около 2,5 мм.
• Г — розетка (гнездовая часть).
• 6 — вариант сочетания контактов (конфигурация и шаг расположения).
• В — всеклиматическое исполнение.

Электрические характеристики

Для исполнения 2РТТ20КП4Г6В типичны следующие электрические параметры. Максимальное рабочее напряжение достигает 700–850 В (амплитудное значение). Рабочий ток на один контакт составляет порядка 20–25 А, суммарный по разъёму — до 100 А для четырёх контактов. Сопротивление одного контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и улучшает коррозионную стойкость.

Механические и климатические параметры

Диапазон рабочих температур среды — от примерно минус 60 °C до плюс 100 °C, с учётом перегрева контактов — до плюс 180 °C. Разъём виброустойчив: синусоидальная вибрация в диапазоне частот вплоть до десятков килогерц с ускорениями порядка десятков g, что характерно для 2РТТ20КПЭ4Г6В и близких исполнений. Ударостойкость позволяет выдерживать многократные механические удары с пиковым ускорением до сотен g.

Ресурс изделия включает около 500 циклов сочленений-расчленений. Минимальная наработка составляет порядка 1000 ч, срок сохраняемости — 15–20 лет в зависимости от конкретных технических условий.

Применение и монтаж

Разъём 2РТТ20КП4Г6В применяется для коммутации силовых и сигнальных линий в промышленной, радиоэлектронной и радиотехнической аппаратуре, эксплуатируемой в различных климатических зонах. Всеклиматическое исполнение и пылебрызгозащищённая конструкция позволяют использовать изделие в условиях повышенной влажности и запылённости.

Кабельный корпус с прямым патрубком упрощает ввод провода и крепление разъёма на кабеле, а гнездовая часть обеспечивает надёжное ответное соединение с вилкой соответствующего типоразмера. Перед монтажом следует учитывать допустимые токовые нагрузки на контакты и температурный режим эксплуатации, а также располагать разъём так, чтобы исключить недопустимые механические напряжения на присоединённых проводниках.
