Назначение соединителя 2РТТ20КП3ГВ

2РТТ20КП3ГВ — это обозначение конкретного типономинала низкочастотного цилиндрического электрического соединителя серии 2РТТ. Изделие предназначено для работы в цепях постоянного, переменного и импульсного токов в радиоэлектронной и промышленной аппаратуре.

Соединитель применяется как элемент общего назначения там, где требуется компактное, вибростойкое и ударостойкое разъёмное соединение для силовых или комбинированных цепей небольшой и средней мощности. Типичные области применения — радиоэлектронная и радиотехническая аппаратура, а также промышленное оборудование.

Расшифровка маркировки

Обозначение типономинала построено по правилам, принятым для серии 2РТТ, и содержит следующие сведения:

• 2РТТ — серия низкочастотных цилиндрических соединителей с резьбовой фиксацией сочленённого положения.
• 20 — условный размер корпуса, то есть габарит, от которого зависят диаметр разъёма и допустимые ток и напряжение.
• К — кабельное исполнение корпуса: монтаж на кабель, а не на панель или шасси.
• П — прямой патрубок под кабель, при котором кабель выходит вдоль оси разъёма.
• 3 — количество силовых контактов данного типономинала, а именно три контакта повышенного тока.
• Г — код исполнения контактов; как правило, гнездовой контакт в кабельной розетке, поскольку для серии 2РТТ буквы «Ш» и «Г» применяют для обозначения штыря и гнезда соответственно.
• В — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и климатических условий.

Электрические параметры

По данным по близким типам 2РТТ20КПН3Г5В, рабочий ток на один контакт для исполнения с тремя силовыми контактами составляет 25 ампер. Максимальное рабочее напряжение в амплитудном значении — до 700–850 вольт в зависимости от конкретного исполнения; для типовых кабельных розеток 2РТТ20КП с силовыми контактами указывают 700 вольт.

Сопротивление изоляции в нормальных условиях составляет не менее 1000–5000 мегаом: величина зависит от конкретных технических условий, для части изделий 2РТТ20 указывают 1000 мегаом, для обобщённых данных по серии — 5000 мегаом.

Максимальная рабочая частота — до 3 мегагерц, что типично для всей серии 2РТТ и определяет применение соединителя преимущественно в низкочастотных цепях.

Климатические и механические характеристики

Серия 2РТТ рассчитана на диапазон рабочих температур окружающей среды от минус 60 до плюс 100 градусов Цельсия. При учёте перегрева контактов допускается смена температурного режима в пределах, установленных техническими условиями на конкретное исполнение.

Конструкция с резьбовой фиксацией сочленённого положения обеспечивает надёжное удержание ответных частей при механических воздействиях, что важно для аппаратуры, работающей в условиях вибрации и ударов. Всеклиматическое исполнение «В» дополнительно расширяет допустимые условия эксплуатации.

Приёмка и исполнение

Поставка изделия осуществляется с приёмкой «5», что подтверждает соответствие соединителя установленным требованиям по данному виду приёмки. Артикул товара — 5333, категория — 2РТТ20.

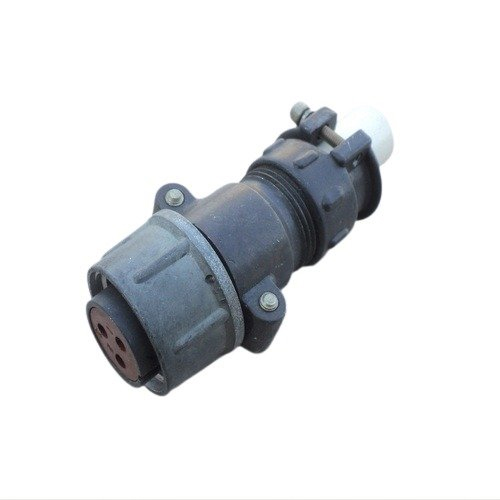

Таким образом, 2РТТ20КП3ГВ представляет собой кабельную розетку серии 2РТТ с тремя силовыми контактами повышенного тока, прямым патрубком под кабель, гнездовым исполнением контактов и всеклиматическим исполнением корпуса, предназначенную для низкочастотных силовых и комбинированных цепей в радиоэлектронной и промышленной аппаратуре.
