Назначение разъёма 2РТТ20К4Ш39В

2РТТ20К4Ш39В — низкочастотный цилиндрический электрический разъём серии 2РТТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в радио- и электроаппаратуре. Изделие применяется в тех случаях, когда требуется частая коммутация кабельных линий с надёжной механической фиксацией ответных частей.

Разъём рассчитан на работу в цепях с частотой сигнала до нескольких мегагерц. Это делает его пригодным как для цепей питания, так и для низкочастотных сигнальных линий в составе различной аппаратуры.

Расшифровка маркировки

Обозначение 2РТТ20К4Ш39В построено по принятой для серии системе и читается следующим образом:

• 2РТТ — тип разъёма: негерметичный, теплостойкий, тропикоустойчивый, с резьбовым соединением.
• 20 — условный размер корпуса, средний габарит внутри серии.
• К — кабельный корпус, в отличие от блочного исполнения с индексом «Б».
• 4 — количество силовых контактов.
• Ш — часть разъёма: вилка; ответная часть обозначается индексом «Г» (розетка).
• 39 — код комбинации контактов, определяющий их расположение и тип.
• В — всеклиматическое исполнение.

Технические характеристики

Для разъёмов серии 2РТТ, включая типономиналы с корпусом 20, заявлены следующие параметры:

• Максимальное рабочее напряжение (амплитудное) — до 700–850 В в зависимости от исполнения.
• Рабочий ток на один контакт для четырёхконтактных исполнений корпуса 20 — порядка 10 А.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм по данным различных технических условий.
• Покрытие контактов — серебро, что улучшает проводимость и коррозионную стойкость.
• Способ монтажа — объёмный, пайкой, внутренний монтаж.

Механическая и климатическая стойкость

Серия 2РТТ рассчитана на эксплуатацию в жёстких условиях. Диапазон рабочих температур окружающей среды составляет примерно от минус 60 до плюс 100 °C.

Разъём сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорениями до десятков g (до 300 м/с²). Изделие выдерживает одиночные и многократные ударные нагрузки с высокими ускорениями — до 1000 g и более по ряду источников.

Отдельно нормируется работа при пониженном давлении, соответствующем большим высотам: давление порядка 1,3·10⁻⁴ Па. Повышенная влажность — до 98 % при температуре плюс 40 °C.

Минимальная наработка составляет не менее 1000 ч, ресурс по числу сочленений и расчленений — около 500 циклов.

Конструкция и применение

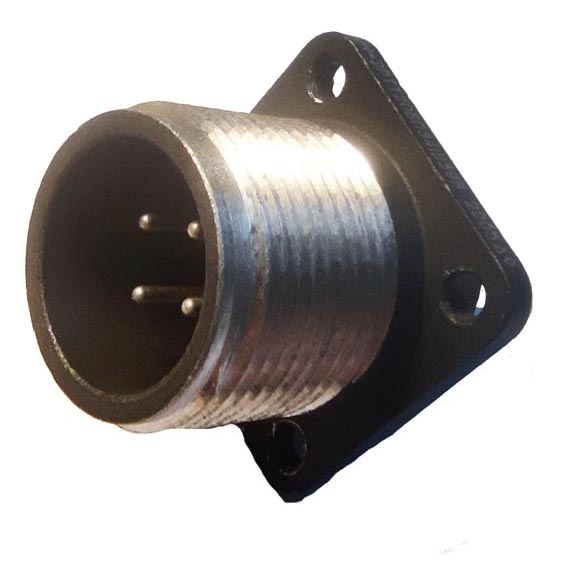

2РТТ20К4Ш39В выполнен в виде цилиндрического разъёма с резьбовой фиксацией. Это кабельная вилка, которая сочленяется с соответствующей розеткой серии 2РТТ20. Резьбовое соединение обеспечивает устойчивость к вибрации и предотвращает самопроизвольное расчленение под нагрузкой.

Область применения — радио- и электроаппаратура, где требуется надёжная коммутация цепей постоянного и переменного тока. Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём может использоваться в составе оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.

Монтаж производится объёмным способом пайкой. Ответной частью служит розетка соответствующего типономинала серии 2РТТ20 с тем же кодом комбинации контактов.
