2РТТ20К4Г6В

Цена:

3450 ₽

Технические характеристики

2РТТ20К4Г6В

2РТТ20К4Г6В — это обозначение конкретного варианта цилиндрического разъёма серии 2РТТ, представляющего собой кабельную часть (корпус «К») с 4 контактами и розеточной частью («Г»), рассчитанную на работу во всеклиматическом исполнении («В»), обычно в составе теплостойких пылебрызгозащищённых соединителей для силовых и сигнальных цепей. +4

Назначение и область применения

Разъёмы серии 2РТТ применяют в радиоэлектронной и электротехнической аппаратуре для соединения цепей постоянного и переменного тока частотой до примерно 3 МГц.
Они предназначены для внутреннего монтажа, ручного сочленения, используются в промышленной аппаратуре, измерительных приборах, средствах связи и другой технике, где требуются надёжные съёмные электрические соединения.

Расшифровка обозначения

На примере близких типообозначений (2РТТ20КПЭ4Г6В, 2РТТ20КПН4Г6В) можно разобрать структуру маркировки, по которой читается и 2РТТ20К4Г6В:

2РТТ — серия: теплостойкие, пылебрызгозащищённые, цилиндрические разъёмы нормальных габаритов.
20 — условный размер корпуса (типоразмер), определяет габариты и компоновку контактов.
К — кабельный тип корпуса (противопоставляется «Б» — блочный/приборный). +3
4 — количество контактов (для типоразмера 20 обычно 4 контакта диаметром около 2,5 мм). +3
Г — часть соединителя: розетка (ответная часть с гнёздами).
6 — вариант ключевания/код климатического или конструктивного исполнения (цифра в конце указывает подтип по ТУ; конкретное значение уточняется в документации, но относится к исполнению серии).
В — всеклиматическое исполнение по ТУ, допускает эксплуатацию в широком диапазоне температур и климатических условий.

Основные электрические параметры

Для 4‑контактных изделий типоразмера 20 серии 2РТТ приведены такие характеристики: +3

Максимальное рабочее напряжение (амплитудное значение) до 850 В.
Рабочий ток на один контакт — до 25 А. +3
Общая максимальная токовая нагрузка — до 100 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Эти данные характерны для розеток 2РТТ20КПЭ4Г6В / 2РТТ20КПН4Г6В и с высокой вероятностью соответствуют варианту 2РТТ20К4Г6В как тому же типоразмеру с 4 контактами и аналогичным токовым и изоляционным запасом. +3

Конструктивные и эксплуатационные особенности

Тип корпуса: кабельный , присоединение проводов осуществляется пайкой, возможно исполнение для экранированного и неэкранированного кабеля в зависимости от варианта гайки патрубка.
Сочленение разъёма — резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильное совмещение вилки и розетки.
Материал и покрытие контактов — медный сплав с серебряным покрытием, что снижает переходное сопротивление и улучшает коррозионную стойкость. +3
Рабочий температурный диапазон для серии — примерно от −60 °C до +100…+180 °C (верхний предел зависит от конкретных ТУ и исполнения).
Разъёмы серии рассчитаны на многократные соединения (типичный ресурс около 500 сочленений) и выдерживают воздействие вибрации и ударных нагрузок, применимы во всеклиматических условиях.

Описание

Назначение и область применения

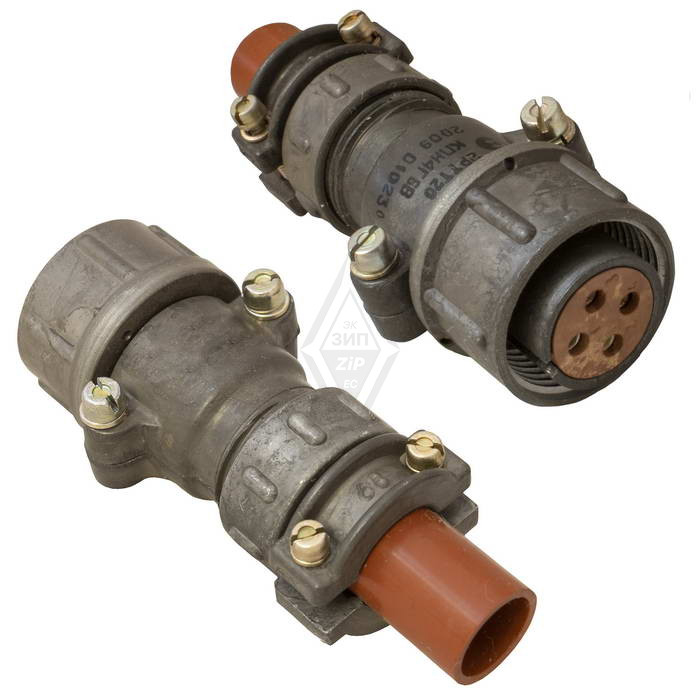

2РТТ20К4Г6В — обозначение конкретного варианта цилиндрического разъёма серии 2РТТ. Это кабельная часть с корпусом типа «К», имеющая четыре контакта и розеточное исполнение «Г». Изделие относится к всеклиматическому исполнению «В» и обычно применяется в составе теплостойких пылебрызгозащищённых соединителей для силовых и сигнальных цепей.

Артикул изделия — 5329. Разъёмы серии 2РТТ применяют в радиоэлектронной и электротехнической аппаратуре для соединения цепей постоянного и переменного тока частотой до примерно 3 МГц. Они предназначены для внутреннего монтажа и ручного сочленения. Такие соединители используются в промышленной аппаратуре, измерительных приборах, средствах связи и другой технике, где требуются надёжные съёмные электрические соединения.

Расшифровка обозначения

2РТТ — серия теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов.
20 — условный размер корпуса (типоразмер), определяющий габариты и компоновку контактов.
К — кабельный тип корпуса; противопоставляется блочному или приборному исполнению «Б».
4 — количество контактов; для типоразмера 20 обычно четыре контакта диаметром около 2,5 мм.
Г — часть соединителя: розетка, то есть ответная часть с гнёздами.
6 — вариант ключевания или код конструктивного исполнения; конкретное значение определяется документацией изготовителя и относится к исполнению серии.
В — всеклиматическое исполнение по техническим условиям, допускающее эксплуатацию в широком диапазоне температур и климатических условий.

Электрические параметры

Для четырёхконтактных изделий типоразмера 20 серии 2РТТ в приведённых данных указаны следующие характеристики. Они даны для близких вариантов 2РТТ20КПЭ4Г6В и 2РТТ20КПН4Г6В и с высокой вероятностью соответствуют варианту 2РТТ20К4Г6В как тому же типоразмеру с четырьмя контактами и аналогичным токовым и изоляционным запасом.

Максимальное рабочее напряжение, амплитудное значение — до 850 В.
Рабочий ток на один контакт — до 25 А.
Общая максимальная токовая нагрузка — до 100 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструктивные и эксплуатационные особенности

Тип корпуса — кабельный. Присоединение проводов осуществляется пайкой. В зависимости от варианта гайки патрубка возможно исполнение для экранированного и неэкранированного кабеля. Сочленение разъёма — резьбовое, с одношпоночным элементом.

Всеклиматическое исполнение «В» допускает эксплуатацию в широком диапазоне температур и климатических условий. Серия 2РТТ относится к теплостойким пылебрызгозащищённым соединителям, что определяет её применение в условиях повышенных требований к стойкости к внешним воздействиям.

Применение и совместимость

Разъём 2РТТ20К4Г6В предназначен для соединения силовых и сигнальных цепей в составе радиоэлектронной и электротехнической аппаратуры. Он может использоваться для внутреннего монтажа, ручного сочленения и создания разъёмных соединений в промышленных, измерительных и связных устройствах.

Совместимость с конкретными ответными частями определяется типоразмером корпуса, числом контактов и типом сочленения. Для типоразмера 20 с четырьмя контактами ответная часть должна соответствовать той же серии и типоразмеру. Сведения о производителе, комплектации, сертификатах, стандартах, гарантии, стране производства и наличии в предоставленных данных отсутствуют.
