Назначение и область применения

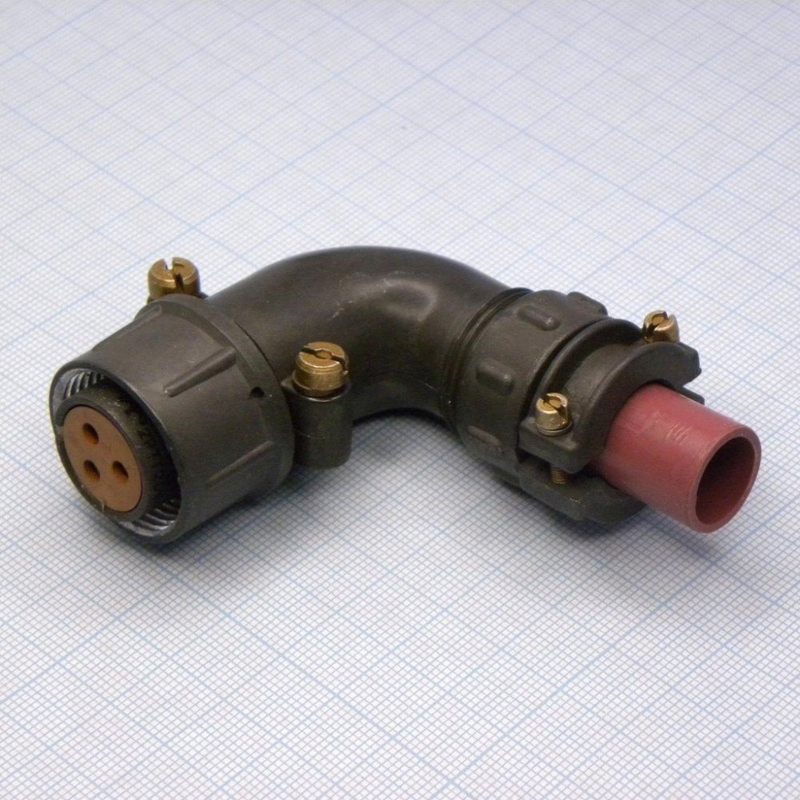

Соединитель 2РТТ20К3ГВ «5» (артикул 5328) относится к категории 2РТТ20 и представляет собой низкочастотный цилиндрический разъём серии 2РТТ. Такие соединители широко применяются в радио- и электроаппаратуре общего назначения для коммутации электрических цепей между кабелем и прибором, а также для соединения кабельных линий между собой.

Основное назначение изделия — передача низкочастотных сигналов и электрической энергии при рабочих токах повышенной величины. Разъём востребован в составе блоков питания, силовых и сигнальных жгутов, в измерительной и связной аппаратуре, а также в устройствах, эксплуатируемых в сложных климатических условиях.

Расшифровка маркировки

Обозначение 2РТТ20К3ГВ построено по типовой схеме и содержит полную информацию о конструкции и исполнении разъёма:

• 2РТТ — тип разъёма: цилиндрический, резьбовой, негерметичный, теплостойкий, тропикоустойчивый, всеклиматического исполнения.
• 20 — условный размер корпуса; от габарита серии зависят размеры корпуса и возможное число контактов.
• К — кабельный корпус, то есть часть разъёма, устанавливаемая на кабель, в отличие от «Б» — блочного, приборного исполнения.
• 3 — количество контактов; для корпуса 20 это, как правило, три контакта диаметром около 2,5 мм.
• Г — тип контактов и покрытие; для исполнений 2РТТ20 с индексом «Г» контакты, как правило, серебряные.
• В — всеклиматическое исполнение.

Маркировка «5» в названии товара соответствует группе приёмки «5», указанной в характеристиках VirtueMart. Это подтверждённый атрибут изделия, отражающий установленную для данной единицы приёмку.

Подтверждённые характеристики

Для соединителя 2РТТ20К3ГВ и близких модификаций данного типоразмера подтверждены следующие параметры. Приведённые значения относятся к трёхконтактным соединителям серии 2РТТ20 и используются в документации на изделия этой группы.

• Рабочий ток на один контакт — до 25 А.
• Суммарная токовая нагрузка — до 75 А.
• Максимальное рабочее (амплитудное) напряжение — не более 700–850 В; в документации по серии 2РТТ обычно указывается до 850 В, для части поставщиков типовым является 700 В.
• Сопротивление одного контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — порядка 1000–5000 МОм; указано 5000 МОм для 2РТТ20Б3Г5В и минимум 1000 МОм для серии 2РТТ в целом.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Смена температур с учётом перегрева контактов — от минус 60 °C до плюс 180 °C.

Особенности исполнения и стойкость к условиям эксплуатации

Индекс «В» в обозначении указывает на всеклиматическое исполнение. Это означает, что разъём рассчитан на эксплуатацию в тяжёлых условиях: при повышенной влажности, в широком диапазоне температур, а также в условиях тропического климата. Теплостойкость и тропикоустойчивость заложены в самой конструкции серии 2РТТ.

Кабельное исполнение «К» предполагает монтаж соединителя на кабельную часть, что делает его удобным для организации гибких кабельных соединений и подключения к приборным разъёмам. Резьбовое сочленение обеспечивает надёжную фиксацию и стабильный электрический контакт при механических воздействиях.

Серебряное покрытие контактов способствует снижению переходного сопротивления и стабильной работе при токах до 25 А на контакт, что подтверждает пригодность изделия для силовых цепей. Совокупность электрических и климатических параметров позволяет применять соединитель 2РТТ20К3ГВ «5» в ответственных узлах радио- и электроаппаратуры, где требуются высокая токовая нагрузка и устойчивость к внешним воздействиям.

Краткая сводка

Изделие 2РТТ20К3ГВ «5» — трёхконтактный низкочастотный цилиндрический соединитель кабельного исполнения с серебряными контактами, всеклиматическим исполнением и группой приёмки «5». Артикул — 5328, категория — 2РТТ20. Применяется в радио- и электроаппаратуре общего назначения для коммутации низкочастотных и силовых цепей.
