2РТТ20К 2Ш4В

Цена:

3300 ₽

Технические характеристики

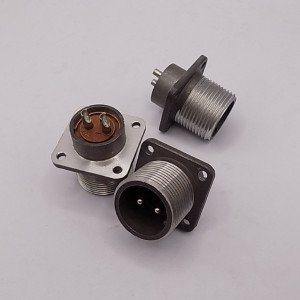

2РТТ20К 2Ш4В

2РТТ20К 2Ш4В — это цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

Разъём используется для соединения кабелей и аппаратуры в измерительной, промышленной, транспортной и военной электронике.
Предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц, с напряжением до порядка сотен вольт (типично до 700–850 В амплитудного значения для серии 2РТТ).

Расшифровка обозначения

Общее обозначение вида 2РТТ20К…2Ш4В расшифровывается так:

«2РТТ» – серия низкочастотных цилиндрических разъёмов.
«20» – условный размер корпуса (габарит).
«К» – тип корпуса: кабельная часть (вилка кабельная).
«2Ш4» – конфигурация контактной вставки: число и тип контактов (буква «Ш» указывает на штыревые контакты, цифры – вариант схемы/количества).
«В» – всеклиматическое исполнение (эксплуатация в широком диапазоне климатических условий).

Конструктивные особенности

Разъём цилиндрический, с резьбовым соединением, что обеспечивает надёжную механическую фиксацию и устойчивость к вибрации.
Состоит из вилки и розетки; в данном обозначении рассматривается кабельная вилка («К») с штырями («Ш»), розетка выполняется с ответными гнёздами.
Монтаж контактов выполняется пайкой, разъём относится к объёмному монтажу; часто применяется патрубок (прямой или угловой) под кабельную разделку, а сам корпус может иметь уплотнения для повышения пыле‑ и влагозащиты в отдельных исполнениях серии 2РТТ.

Электрические и климатические характеристики серии 2РТТ

Для разъёмов серии 2РТТ (включая 2РТТ20К 2Ш4В) типично:

Максимальное рабочее напряжение (амплитудное) до 700–850 В.
Максимальная рабочая частота до 3 МГц.
Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм.
Диапазон рабочих температур примерно от −60 до +100 °C.
Расчитан на не менее 1000 часов наработки и около 500 циклов сочленения‑расчленения.

Типичные применения

Соединение датчиков, блоков управления, измерительных модулей и кабельных жгутов в аппаратуре, работающей в тяжёлых условиях (вибрация, перепады температур, влажность).
Использов

Описание

Общие сведения

2РТТ20К 2Ш4В — цилиндрический низкочастотный электрический разъём серии 2РТТ. Артикул: 5327. Категория: 2РТТ20. Производитель в предоставленных данных не указан. Разъём предназначен для работы в цепях постоянного и переменного тока до нескольких мегагерц и применяется для соединения кабелей и аппаратуры.

Назначение и область применения

Разъём используется для соединения кабелей и аппаратуры в измерительной, промышленной, транспортной и военной электронике. Согласно описанию, он рассчитан на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц и напряжением до порядка сотен вольт. Для серии 2РТТ типично максимальное рабочее амплитудное напряжение до 700–850 В.

Такое сочетание параметров позволяет применять изделие в составе жгутов, блоков и модулей, где требуется компактное цилиндрическое соединение с механической фиксацией и возможностью эксплуатации в тяжёлых условиях.

Расшифровка обозначения

Обозначение 2РТТ20К 2Ш4В расшифровывается по элементам:

2РТТ — серия низкочастотных цилиндрических разъёмов.
20 — условный размер корпуса, то есть габарит.
К — тип корпуса: кабельная часть, вилка кабельная.
2Ш4 — конфигурация контактной вставки: число и тип контактов. Буква Ш указывает на штыревые контакты, цифры обозначают вариант схемы или количества.
В — всеклиматическое исполнение, рассчитанное на эксплуатацию в широком диапазоне климатических условий.

Конструктивные особенности

Разъём имеет цилиндрический корпус с резьбовым соединением. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрации. В обозначении рассматривается кабельная вилка с индексом К и штыревыми контактами Ш; ответная часть выполняется в виде розетки с гнёздами.

Монтаж контактов выполняется пайкой. Разъём относится к объёмному монтажу. В серии 2РТТ часто применяется патрубок — прямой или угловой — под кабельную разделку. Корпус в отдельных исполнениях может иметь уплотнения, повышающие пыле- и влагозащиту.

Электрические и климатические параметры серии 2РТТ

Для разъёмов серии 2РТТ, включая 2РТТ20К 2Ш4В, в предоставленных данных указаны типичные значения:

максимальное рабочее амплитудное напряжение — до 700–850 В;
максимальная рабочая частота — до 3 МГц;
сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм;
диапазон рабочих температур — примерно от −60 до +100 °C;
наработка — не менее 1000 часов;
ресурс сочленения-расчленения — около 500 циклов.

Приведённые значения относятся к серии 2РТТ в целом. Для конкретного исполнения параметры следует уточнять по конструкторской документации, поскольку в карточке товара отдельные характеристики не заполнены.

Типичные применения

Разъём применяется для соединения датчиков, блоков управления, измерительных модулей и кабельных жгутов в аппаратуре, работающей в тяжёлых условиях: при вибрации, перепадах температур и влажности.

Измерительная электроника: подключение датчиков и измерительных модулей.
Промышленная электроника: соединение блоков управления и кабельных сборок.
Транспортная электроника: работа в условиях вибрации и климатических воздействий.
Военная электроника: применение в составе аппаратуры, рассчитанной на всеклиматическое исполнение.

Дополнительные сведения

Производитель товара в предоставленных данных не указан. Название 2РТТ20К 2Ш4В и артикул 5327 следует указывать без изменений при заказе и подборе ответных частей. Для уточнения конкретных параметров исполнения рекомендуется обращаться к конструкторской документации.
