Назначение

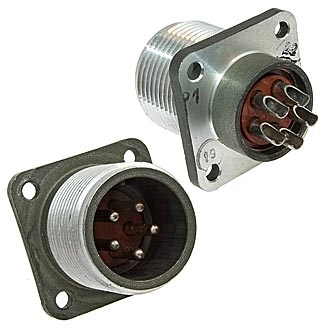

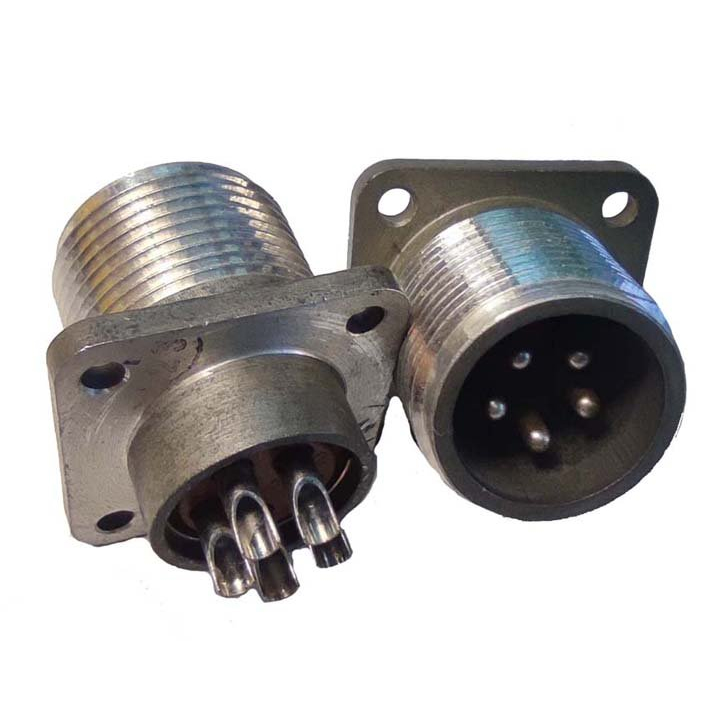

2РТТ20БУН5Ш40В — это приборная блочная вилка производства завода «Элекон» серии 2РТТ с видом приемки «5». Изделие относится к низкочастотным цилиндрическим соединителям пылебрызгозащищенного исполнения и предназначено для надежного соединения в электрических цепях. Вилка применяется во внутренних цепях оборудования, где требуется герметичное соединение и устойчивость к воздействию внешней среды.

Артикул товара — 50549. Категория — 2РТТ20. Изготовитель — «Элекон». Год выпуска — 2015. Вид приемки «5» подтверждает соответствие изделия установленным требованиям приемки.

Подтверждённые особенности

Соединитель рассчитан на 5 контактов диаметром 2,5 мм с серебряным покрытием. Сопротивление контакта — не более 1 мОм. Максимальная токовая нагрузка составляет до 25 А на контакт, общая — до 125 А.

Рабочее амплитудное напряжение — до 850 В в цепях постоянного и переменного тока частотой до 3 МГц. Сопротивление изоляции — не менее 5000 МОм.

Сочленение резьбовое с одношпоночной поляризацией корпусов. Монтаж внутренний объемный (пайка). Вилка подходит для экранированных и неэкранированных кабелей.

Всеклиматическое исполнение по ТУ ГЕ0.364.120 обеспечивает эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Материал изолятора — карболит. Корпус негерметичный, что обеспечивает пылебрызгозащиту и высокую надежность в различных климатических условиях.

Конструктивные особенности

• Угловое исполнение корпуса: обозначение БУН указывает на блочную приборную вилку с угловым патрубком.
• Резьбовое сочленение с одношпоночной поляризацией корпусов.
• Внутренний объемный монтаж методом пайки.
• Пять контактов диаметром 2,5 мм с серебряным покрытием.
• Изолятор из карболита.
• Пылебрызгозащищенное исполнение при негерметичном корпусе.

Применение

Вилка 2РТТ20БУН5Ш40В используется во внутренних цепях оборудования для герметичного соединения. Она обеспечивает надежную работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Благодаря всеклиматическому исполнению изделие эксплуатируется в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Соединитель подходит для экранированных и неэкранированных кабелей, что расширяет область его применения в различных устройствах и системах.

Угловое исполнение корпуса с патрубком позволяет использовать вилку в компоновках, где требуется компактное размещение соединителя. Монтаж пайкой обеспечивает надежный электрический контакт и устойчивость к вибрационным и климатическим воздействиям.

Условия эксплуатации

1. Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
2. Амплитудное напряжение: до 850 В.
3. Частота тока: до 3 МГц.
4. Максимальный ток на контакт: до 25 А.
5. Общая токовая нагрузка: до 125 А.

Изделие соответствует ТУ ГЕ0.364.120 и имеет вид приемки «5». Все перечисленные характеристики подтверждены данными производителя и обеспечивают надежную работу соединителя в заявленных условиях.
