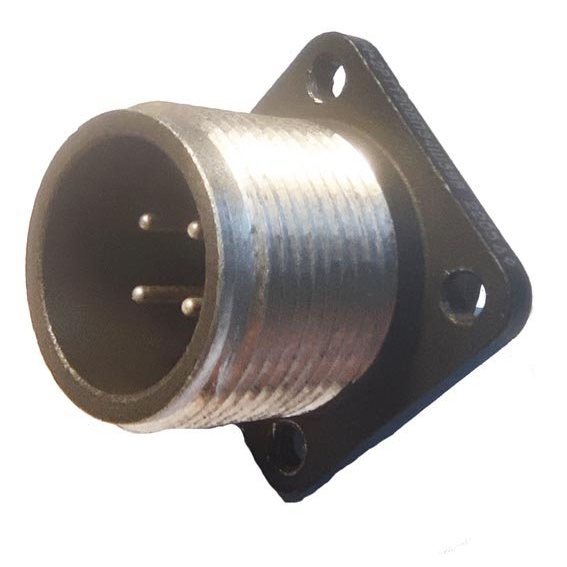

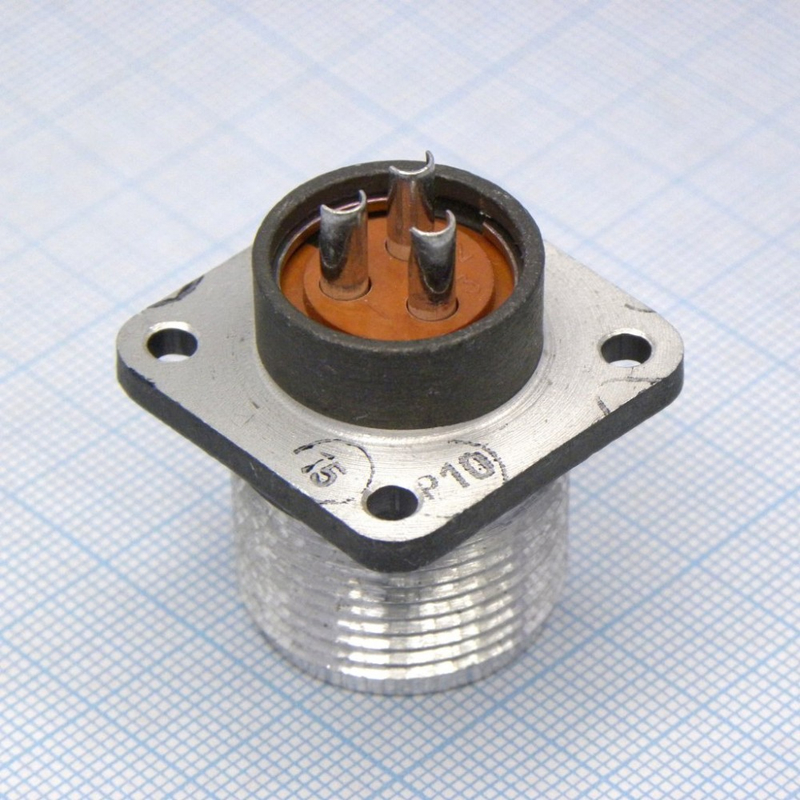

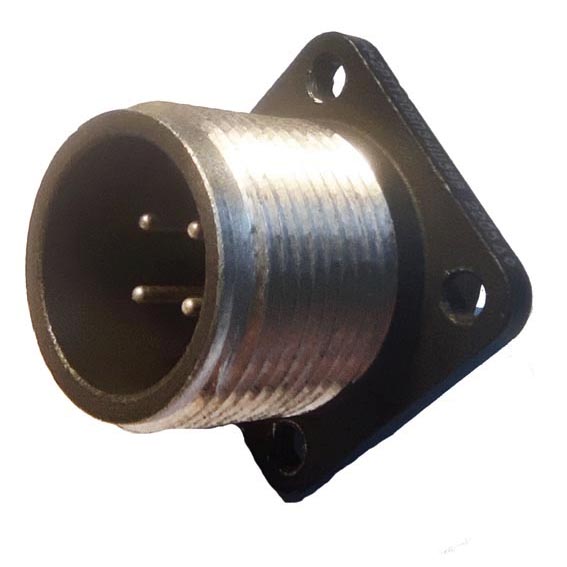

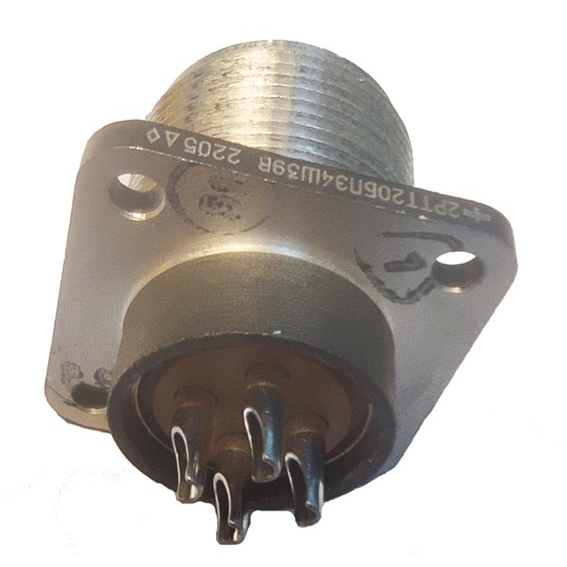

Назначение разъёма 2РТТ20БУН4Ш39В

Разъём 2РТТ20БУН4Ш39В производства завода «Элекон» в исполнении «5» относится к серии пылебрызгозащищённых соединителей 2РТТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Основная задача изделия — обеспечение надёжного электрического контакта в условиях повышенной запылённости и воздействия брызг, что делает его пригодным для эксплуатации в составе промышленного и электронного оборудования.

Конструкция соединителя предусматривает круглый корпус с вилочным исполнением (индекс БУН), что означает наличие штыревых контактов со стороны ответной части. Такое исполнение обеспечивает удобство стыковки и устойчивость к механическим нагрузкам при подключении кабельных сборок. Разъём выпускается в соответствии с техническими условиями ТУ ГЕ0.364.120, что подтверждает его соответствие отраслевым требованиям к соединителям данного класса.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, заявленные для данной модели и исполнения:

• Количество контактов — 20.
• Форма корпуса — круглая.
• Исполнение — вилочное (БУН).
• Рабочее напряжение — до 850 В.
• Частотный диапазон коммутируемых цепей — до 3 МГц.
• Степень защиты — пылебрызгозащищённое исполнение по ГОСТ.
• Приёмка — «5».
• Год выпуска — 2015.
• Производитель — завод «Элекон».
• Соответствие — ТУ ГЕ0.364.120.

Исполнение «5» в маркировке изделия указывает на конкретную модификацию серии, выпущенную в рамках заводской приёмки. Вилочное исполнение БУН предполагает установку в составе ответных розеточных частей, что характерно для кабельных и приборных соединений. Круглая форма корпуса упрощает монтаж в стандартные отверстия панелей и корпусов оборудования.

Применение

Благодаря пылебрызгозащищённому исполнению и широкому диапазону рабочих напряжений, разъём 2РТТ20БУН4Ш39В находит применение в промышленных установках, электронных устройствах и оборудовании, где требуется устойчивость к внешним воздействиям и надёжность соединения. Типовые сценарии использования включают подключение кабельных линий к приборам и блокам, организацию межблочных соединений в шкафах управления, а также коммутацию цепей в условиях повышенной запылённости.

Наличие 20 контактов позволяет передавать как сигнальные, так и силовые цепи в рамках одного соединителя, что сокращает количество отдельных разъёмов и упрощает монтаж. Возможность работы на частотах до 3 МГц делает изделие пригодным для передачи сигналов в цепях управления и низкочастотных измерительных трактах. Применение разъёма оправдано там, где требуется сочетание компактности, защищённости от пыли и брызг и стабильного контакта на протяжении всего срока службы оборудования.

При подборе ответной части и монтаже следует учитывать вилочное исполнение разъёма, а также ориентироваться на технические условия ТУ ГЕ0.364.120, регламентирующие параметры серии 2РТТ. Изделие поставляется как самостоятельный соединитель; комплектация и наличие ответных частей определяются условиями поставки.
