Назначение разъёма 2РТТ20БУН4Г39В

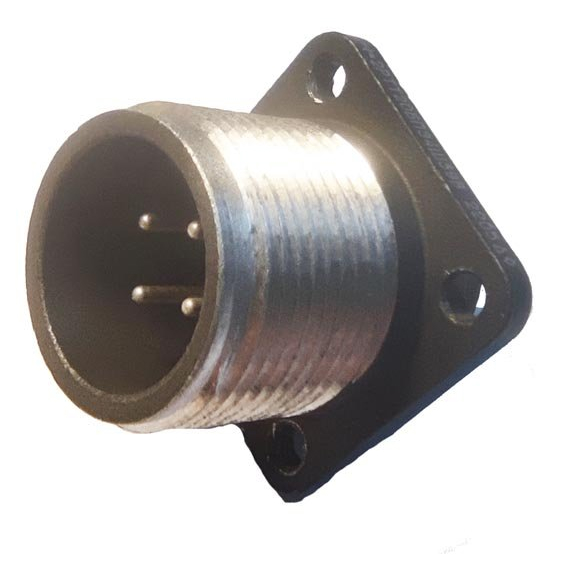

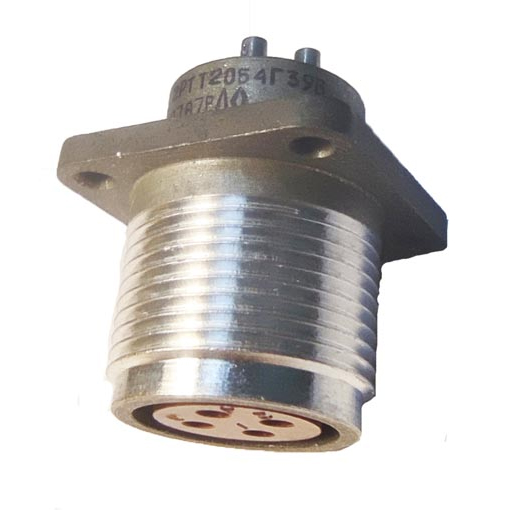

2РТТ20БУН4Г39В «Элекон» с приёмкой «5» представляет собой цилиндрический электрический разъём серии 2РТТ производства российского завода «Элекон». Изделие предназначено для создания надёжного электрического соединения в промышленной, радиоэлектронной, измерительной, авиационной и специализированной аппаратуре. Разъём применяется там, где к качеству коммутации предъявляются повышенные требования по стойкости к вибрации, ударам и перепадам температур.

Артикул товара — 50544. Категория — 2РТТ20. Производитель — Элекон. Год выпуска, указанный в характеристиках, — 2015.

Конструктивные особенности и обозначение

Серия 2РТТ объединяет цилиндрические разъёмы с металлическим корпусом, защищённым от пыли и влаги и оснащённым фиксацией по резьбе или байонету. Обозначение 2РТТ20БУН4Г39В расшифровывается следующим образом:

• 2РТТ — серия цилиндрических разъёмов;
• 20 — габаритный диаметр разъёма;
• БУН — исполнение, определяющее способ монтажа и фиксацию;
• 4Г39В — код контактной части, указывающий количество контактов и принадлежность к контактной группе.

Металлический корпус обеспечивает механическую прочность и экранирующие свойства соединения. Фиксация по резьбе или байонету исключает самопроизвольное расчленение разъёма при воздействии вибрации и ударных нагрузок.

Приёмка «5» и область применения

Буква «5» в обозначении указывает на вид приёмки и контроля. Это означает, что изделие прошло дополнительный контроль по требованиям, которые выше стандартных промышленных. Такая приёмка характерна для изделий, поставляемых в интересах ответственных заказчиков, включая военную приёмку и приёмку заказчика.

Разъёмы серии 2РТТ применяются в стационарной и подвижной аппаратуре. Основные направления использования:

1. радиоэлектронная и измерительная техника;
2. авиационная и военная техника;
3. промышленные системы автоматики и специализированное оборудование.

Диапазон рабочих температур для схожих разъёмов 2РТТ обычно лежит в пределах от минус 60 до плюс 100 градусов Цельсия, что обеспечивает работу в широком температурном диапазоне. Конструкция рассчитана на высокий уровень механических нагрузок: вибрацию, многократные удары и кратковременные единичные удары с ускорением до сотен и даже тысячи единиц g, что характерно для авиационных и военных применений.

Ключевые подтверждённые характеристики

• Тип изделия — цилиндрический электрический разъём серии 2РТТ;
• Производитель — завод «Элекон»;
• Артикул — 50544;
• Категория — 2РТТ20;
• Габаритный диаметр — 20;
• Исполнение — БУН;
• Код контактной части — 4Г39В;
• Приёмка — «5»;
• Год — 2015;
• Корпус — металлический, защищённый от пыли и влаги;
• Фиксация — по резьбе или байонету;
• Рабочие температуры схожих разъёмов серии — от минус 60 до плюс 100 градусов Цельсия.

Рекомендации по применению

Разъём 2РТТ20БУН4Г39В с приёмкой «5» следует выбирать для ответственных узлов коммутации, где требуется стойкость к вибрации, ударам и температурным перепадам. Благодаря металлическому корпусу и надёжной фиксации он подходит для стационарной и подвижной аппаратуры, включая авиационную, военную и промышленную автоматику. При монтаже необходимо учитывать габаритный диаметр 20 и исполнение БУН, а также код контактной части 4Г39В, определяющий количество контактов и их группу.
