Назначение соединителя

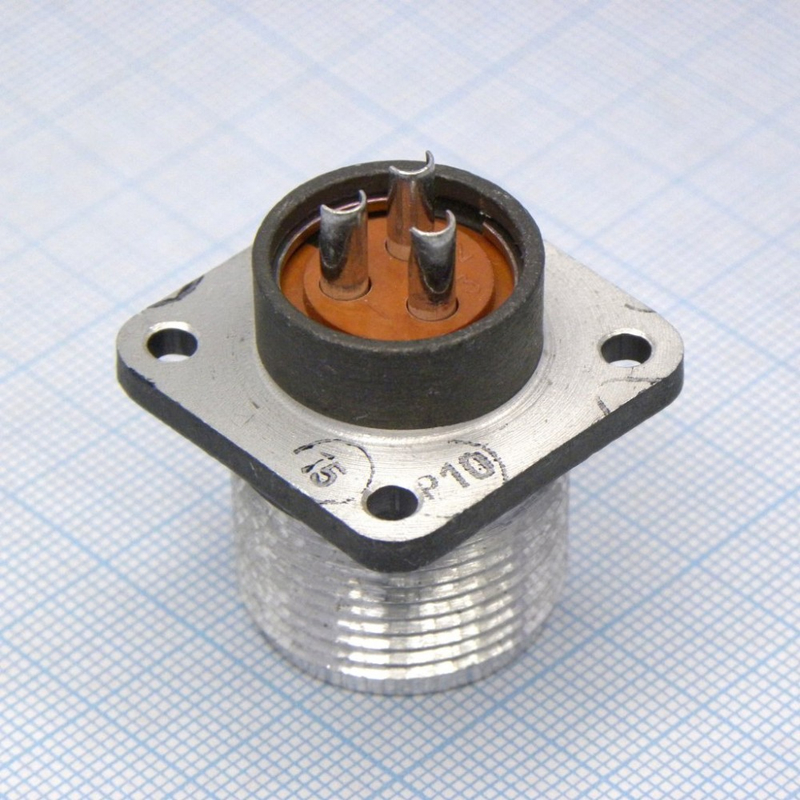

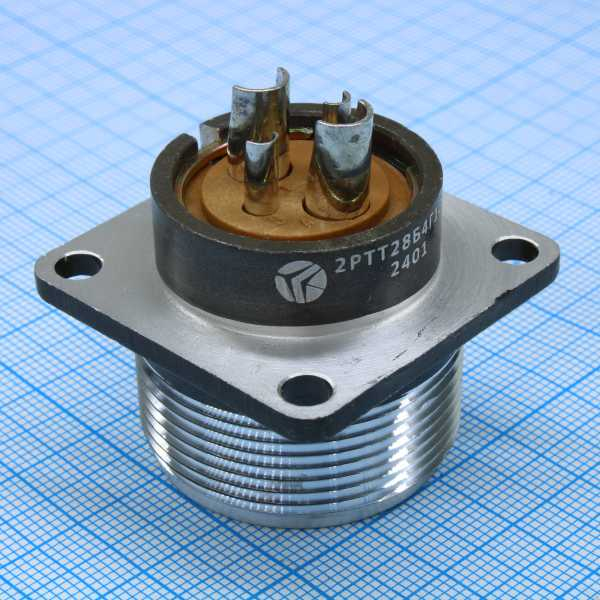

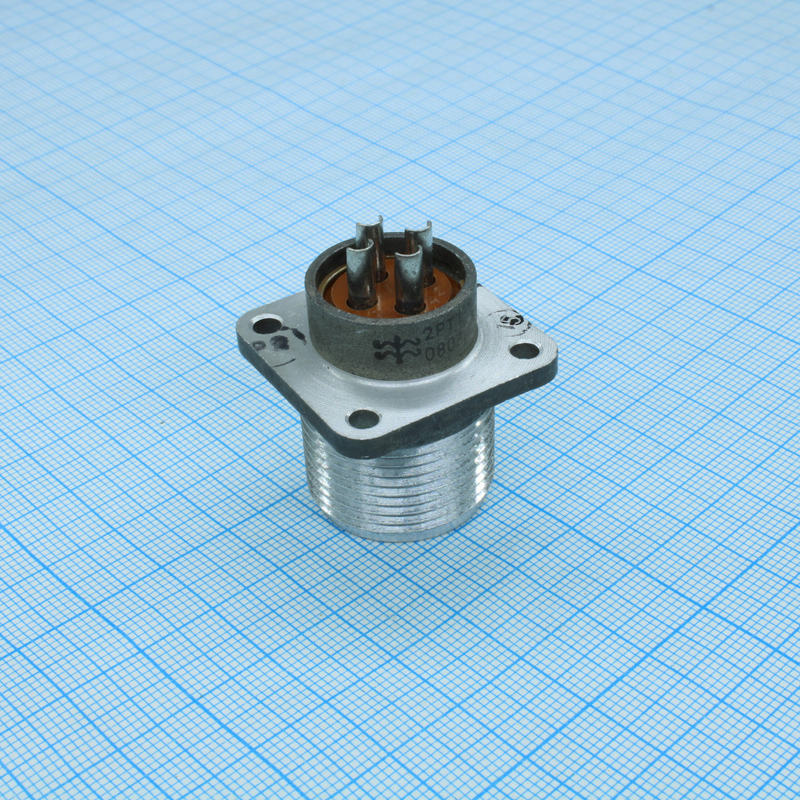

2РТТ20БУН2Ш4В Элекон «5» представляет собой низкочастотный цилиндрический электрический соединитель, выпускаемый заводом «Элекон». Изделие относится к категории пылебрызгозащищённых и предназначено для эксплуатации в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется там, где требуется надёжное электрическое соединение с защитой от проникновения пыли и брызг, в том числе в условиях умеренного климата.

Данная модель входит в серию 2РТТ, объединяющую цилиндрические соединители блочного типа. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для использования в ответственных электрических системах.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме, в которой каждая группа символов отражает конкретную конструктивную характеристику. Расшифровка обозначения 2РТТ20БУН2Ш4В включает следующие элементы:

• 2РТТ — обозначение серии цилиндрических низкочастотных соединителей;
• 20 — условный размер корпуса;
• БУН — блочный вариант исполнения с невыводимыми контактами;
• 2Ш — два штыревых контакта;
• 4В — четыре гнездовых контакта.

Таким образом, изделие сочетает два штыревых и четыре гнездовых контакта, что определяет схему коммутации и взаимное расположение ответных частей. Блочное исполнение с невыводимыми контактами упрощает монтаж и повышает надёжность соединения за счёт фиксированного расположения контактных элементов внутри корпуса.

Пылебрызгозащищённое исполнение корпуса обеспечивает устойчивость к внешним воздействиям и препятствует попаданию внутрь пыли и водяных брызг, что особенно важно при эксплуатации в промышленных условиях.

Применение и эксплуатационные качества

Соединитель 2РТТ20БУН2Ш4В Элекон «5» используется в различных электрических системах, где предъявляются требования к герметичности и устойчивости к внешним воздействиям. К типичным областям применения относятся промышленное оборудование, аппаратура управления и другая техника, работающая в цепях постоянного и переменного тока с указанными параметрами напряжения и частоты.

Ключевые эксплуатационные свойства изделия:

• рабочее напряжение — до 850 В;
• частота тока — до 3 МГц;
• защита от пыли и брызг;
• пригодность для цепей как постоянного, так и переменного тока;
• надёжное соединение в условиях умеренного климата.

Производитель предоставляет документацию в формате PDF с подробными чертежами и параметрами установки, что позволяет правильно подобрать ответные части и выполнить монтаж в соответствии с рекомендациями завода. Год выпуска указан как 2015, приёмка — «5».

Комплектация и техническая документация

Сведения о комплектации в предоставленных данных не конкретизированы, однако штатно изделие поставляется в соответствии с документацией производителя. Для получения точных установочных размеров, схемы расположения контактов и иных параметров следует обращаться к технической документации завода «Элекон», выпускаемой в формате PDF.

При подборе соединителя важно учитывать условный размер корпуса, тип и количество контактов, а также условия эксплуатации. Совместимость с ответными частями определяется принадлежностью к серии 2РТТ и типоразмеру 20.
