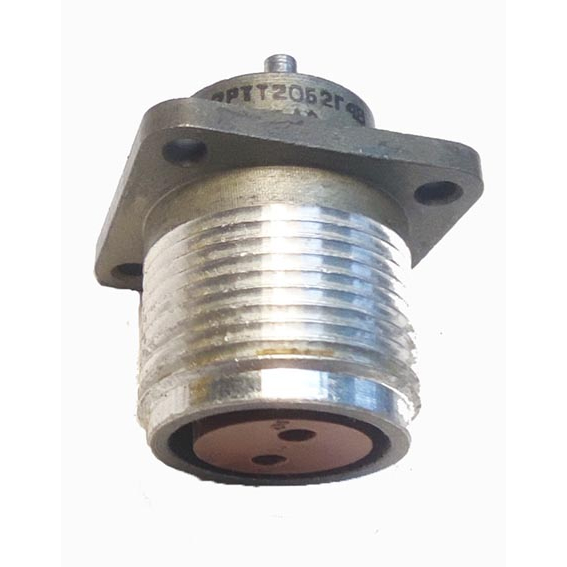

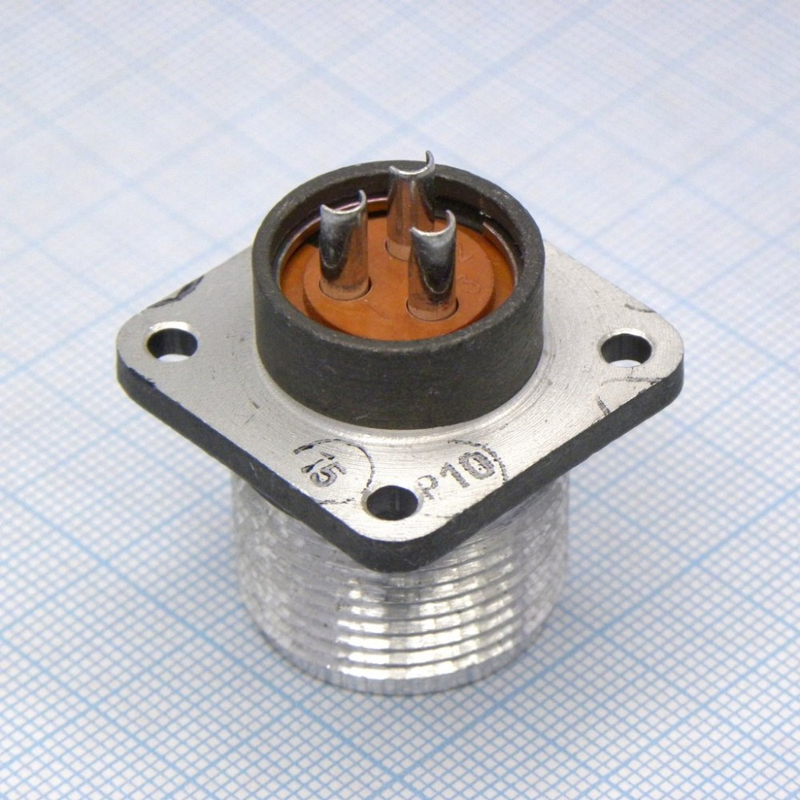

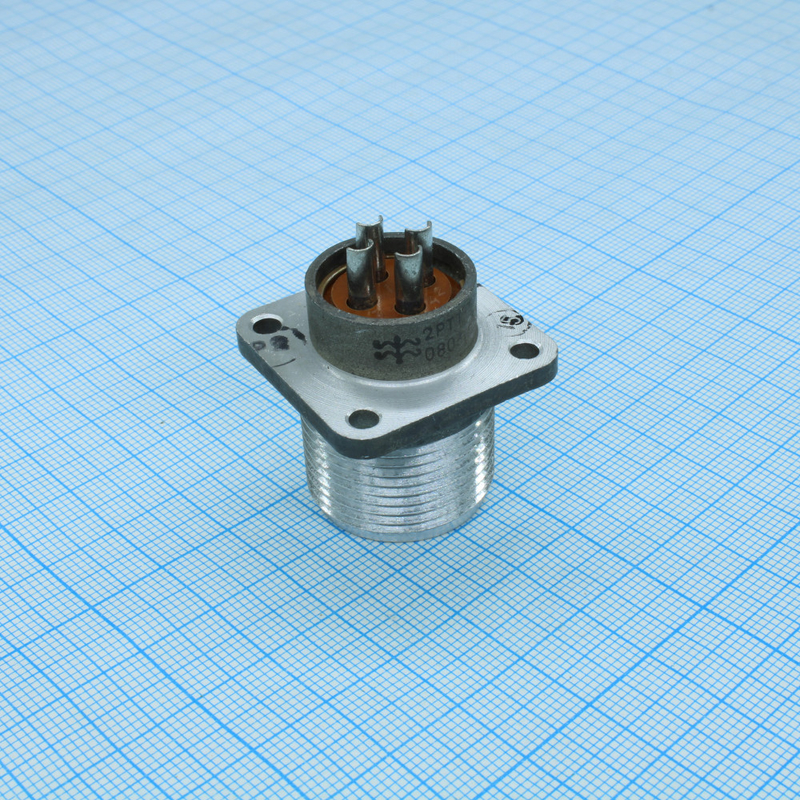

2РТТ20БУН2Г4В 2015г «5» Элекон

Цена:

3650 ₽

В наличии: 63 шт.

Производитель: Элекон

Технические характеристики

2РТТ20БУН2Г4В Элекон «5» — это блочная розетка из серии цилиндрических низкочастотных соединителей производства АО «Завод Элекон» (Россия). Она соответствует техническим условиям ГЕ0.364.120 ТУ и предназначена для надежного соединения в различных электромеханических системах.

Условный размер корпуса — 20, количество контактов — 2 (диаметром 2,5 мм), материал контактов — латунь. Максимальный рабочий ток на контакт достигает 35 А, на разъем — 50 А, сопротивление контактов не превышает 1 мОм.

Разъем выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 30 g, акустические шумы до 170 дБ, многократные механические удары до 150 g и однократные — до 1000 g. Сопротивление изоляции составляет не менее 1000 МОм, рабочий температурный диапазон — от -60 до +100 °C.

Это всеклиматическое изделие всеклиматического исполнения с видом приемки «5»-ВП, ПЗ (заводская приемка). Масса розетки — около 25,5 г, дата изготовления — 2019–2021 годы в зависимости от партии.

Описание

Назначение изделия

2РТТ20БУН2Г4В Элекон «5» — это блочная розетка из серии цилиндрических низкочастотных соединителей, выпускаемая АО «Завод Элекон» (Россия). Изделие соответствует техническим условиям ГЕ0.364.120 ТУ и предназначено для надёжного электрического соединения в различных электромеханических системах. Розетка применяется там, где требуется передача рабочего тока при повышенных механических и климатических нагрузках.

Подтверждённые технические особенности

Условный размер корпуса изделия — 20. Конструкция содержит 2 контакта диаметром 2,5 мм, изготовленных из латуни. Максимальный рабочий ток на один контакт достигает 35 А, а на разъём в целом — 50 А. Сопротивление контактов не превышает 1 мОм, что обеспечивает стабильность соединения при протекании значительных токов.

Сопротивление изоляции составляет не менее 1000 МОм. Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия. Масса розетки — около 25,5 г.

Устойчивость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g. Изделие сохраняет работоспособность при акустических шумах до 170 дБ, при многократных механических ударах до 150 g и при однократных ударах до 1000 g. Такие параметры подтверждают пригодность розетки для применения в условиях интенсивных динамических нагрузок.

Исполнение и приёмка

Изделие имеет всеклиматическое исполнение. Вид приёмки — «5»-ВП, ПЗ (заводская приёмка). Год, указанный в характеристиках, — 2015.

Основные характеристики в сводном виде

Категория: 2РТТ20.
Производитель: Элекон.
Артикул: 50539.
Условный размер корпуса: 20.
Количество контактов: 2.
Диаметр контактов: 2,5 мм.
Материал контактов: латунь.
Максимальный рабочий ток на контакт: 35 А.
Максимальный рабочий ток на разъём: 50 А.
Сопротивление контактов: не более 1 мОм.
Сопротивление изоляции: не менее 1000 МОм.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
Масса: около 25,5 г.
Приёмка: «5».
Год: 2015.

Область применения

Благодаря сочетанию высокого рабочего тока, широкого температурного диапазона и стойкости к вибрации, ударам и акустическим шумам, розетка 2РТТ20БУН2Г4В Элекон «5» применяется в электромеханических системах, где требуется надёжное соединение в тяжёлых условиях эксплуатации. Изделие востребовано в составе оборудования, работающего при интенсивных динамических нагрузках, и подходит для всеклиматического применения.
