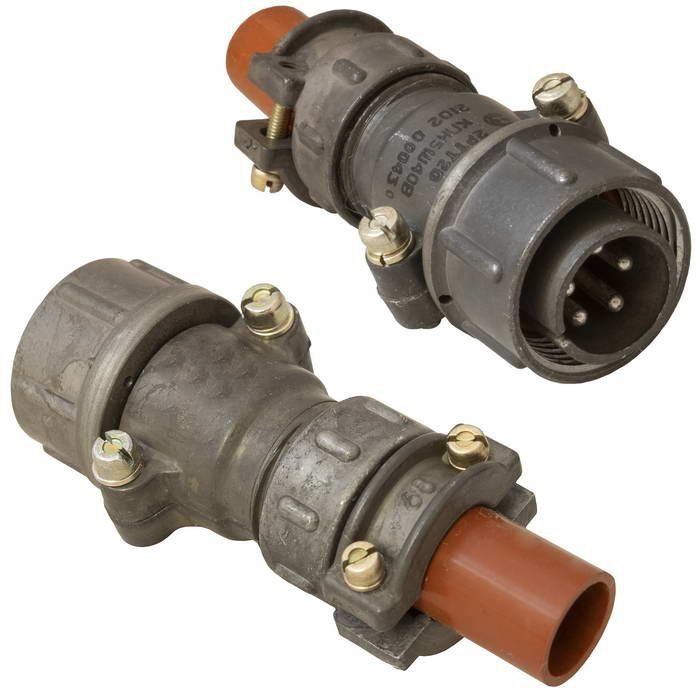

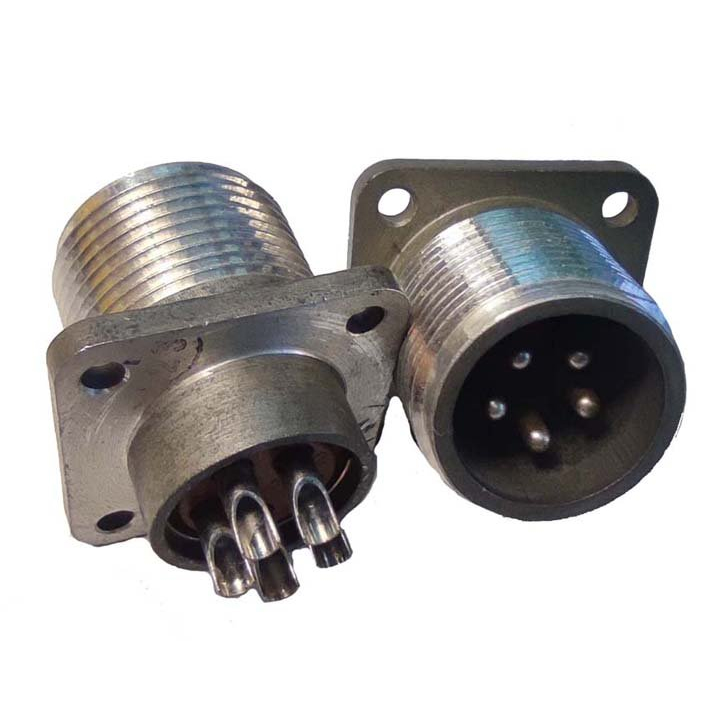

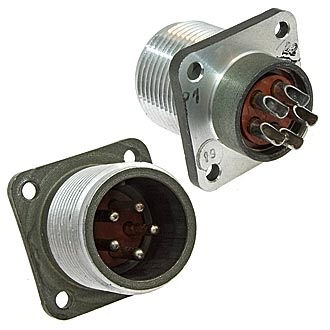

Назначение соединителя 2РТТ20БУЭ5Ш40В

2РТТ20БУЭ5Ш40В от завода «Элекон» (серия «5») — это цилиндрический низкочастотный соединитель приборного типа с всеклиматическим исполнением. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в условиях эксплуатации от минус 60 до плюс 100 градусов Цельсия, что делает его пригодным для работы в суровых климатических зонах.

Модель относится к категории 2РТТ20 и выпускается под артикулом 50562. Соединитель обеспечивает стабильную передачу сигнала и питания в ответственных узлах, где требуется высокая надёжность и устойчивость к внешним воздействиям.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает несколько ключевых элементов, определяющих его эксплуатационные свойства. Корпус имеет размер 20, тип Б — приборный. Исполнение вилки обозначено буквой Ш, а число контактов равно 40. Фиксация осуществляется резьбовым соединением, а поляризация — одношпоночная, что исключает неправильное сочленение.

• Всеклиматическое исполнение (УЭ) — пылебрызгозащищённая модель.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Номинальное напряжение: до 850 В.
• Частота передаваемых сигналов: до 3 МГц.
• Ресурс: 500 сочленений-расчленений.
• Наработка на отказ: 1000 часов.
• Срок хранения: 15 лет.
• Приемка: «5» (ВП, ПЗ).
• Год выпуска: 2015.

Производитель — завод «Элекон» (Россия). Изделие изготовлено по техническим условиям ТУ ГЭ0.364.120. Приемка «5» подтверждает соответствие требованиям военного представительства и представительства заказчика.

Применение и условия эксплуатации

Соединитель 2РТТ20БУЭ5Ш40В используется в электронике, приборостроении и промышленных системах. Благодаря приборному типу корпуса он подходит для монтажа на панелях и в блоках, где требуется компактное и надёжное соединение цепей. Резьбовая фиксация обеспечивает устойчивость к вибрациям и механическим нагрузкам, а одношпоночная поляризация упрощает сборку и предотвращает ошибки при подключении.

Модель востребована в составе оборудования, работающего в тяжёлых климатических условиях: на открытых площадках, в неотапливаемых помещениях, в транспортных и стационарных системах. Пылебрызгозащищённое исполнение позволяет эксплуатировать соединитель при повышенной влажности и запылённости без потери рабочих характеристик.

Ресурс в 500 циклов сочленения и наработка на отказ 1000 часов делают изделие пригодным для применения в устройствах, где важны предсказуемость и долговечность. Срок хранения 15 лет гарантирует сохранность параметров при соблюдении условий складирования. Таким образом, 2РТТ20БУЭ5Ш40В представляет собой надёжный компонент для ответственных электрических соединений в приборостроении и промышленной электронике.
