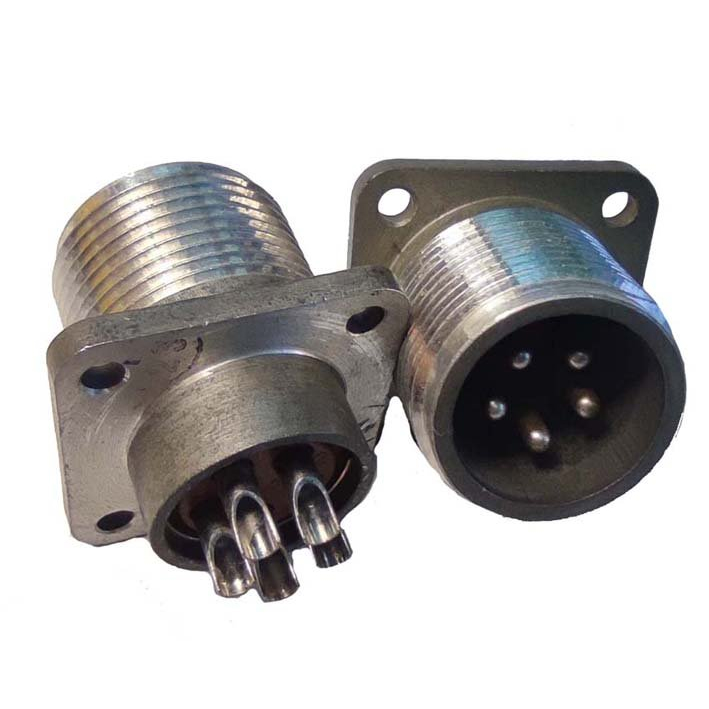

Назначение разъёма 2РТТ20БУЭ5Г40В

Разъём 2РТТ20БУЭ5Г40В производства завода «Элекон» относится к серии цилиндрических герметичных соединителей 2РТТ. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с рабочими частотами до 3 МГц. Основное назначение — коммутация проводников в составе приборных и кабельных сборок, где требуется стабильный контакт при воздействии вибрации, пыли и брызг.

Модель выпускается с видом приёмки «5», что подразумевает усиленный контроль качества при изготовлении и приёмке готовой продукции. Такой разъём применяется в ответственных системах, где отказ соединения недопустим или связан с высокими рисками.

Ключевые технические особенности

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях. Ниже перечислены подтверждённые характеристики модели:

• Количество контактов — 20.
• Условный размер корпуса — 20 мм.
• Рабочий ток на контакт — до 20 А.
• Рабочее напряжение — до 850 В.
• Вид приёмки — «5» (усиленный контроль качества).
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Тип монтажа — жёсткий или паяный.
• Класс защиты — пылебрызгозащищённое исполнение.
• Герметичность корпуса — соединение сохраняет работоспособность при воздействии пыли и брызг.

Серия 2РТТ изготавливается в соответствии с требованиями ГОСТ и технических условий предприятия-изготовителя. Год выпуска указанной позиции — 2015.

Применение и условия эксплуатации

Разъём 2РТТ20БУЭ5Г40В применяется в промышленном оборудовании, авиационной технике и специальных системах. Его используют там, где необходимо соединять цепи с большим числом проводников при повышенных токах и напряжениях. Благодаря пылебрызгозащищённому исполнению и широкому температурному диапазону изделие подходит для работы на открытых площадках, в цехах с повышенной запылённостью, а также в составе подвижных узлов, подверженных вибрации.

Паяный или жёсткий монтаж позволяет применять разъём как в кабельных сборках, так и в приборных блоках, где контакты фиксируются непосредственно на плате или шасси. Герметичная конструкция ограничивает попадание влаги и пыли внутрь корпуса, что продлевает срок службы контактной группы.

При подборе разъёма следует учитывать, что заявленные ток и напряжение относятся к одному контакту, а суммарная нагрузка на изделие зависит от схемы подключения и условий охлаждения. Для цепей с частотой до 3 МГц обеспечивается стабильная передача сигнала без существенных искажений. Вид приёмки «5» подтверждает, что каждая партия проходит расширенные проверки, а сам разъём соответствует требованиям ГОСТ и ТУ завода «Элекон».
