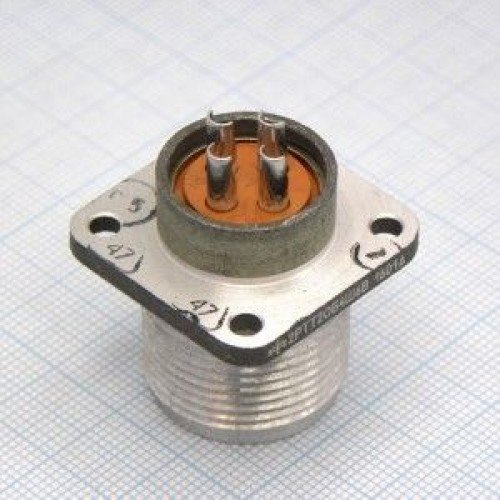

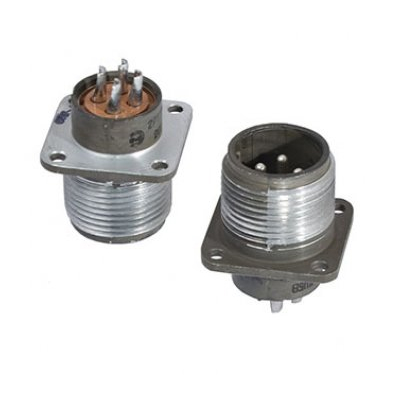

Назначение разъёма 2РТТ20БУЭ4Ш6В

2РТТ20БУЭ4Ш6В «5» от производителя Элекон — это цилиндрический низкочастотный разъём общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие входит в серию 2РТТ и применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Разъём относится к приборному исполнению и типу «вилка», что определяет его установку преимущественно на кабельной части или в составе приборных блоков. Благодаря пылебрызгозащищённому исполнению он способен работать в условиях повышенной влажности и запылённости, сохраняя стабильность контакта.

Конструктивные и технические особенности

Модель 2РТТ20БУЭ4Ш6В имеет корпус диаметром 20 мм. В маркировке отражены ключевые признаки исполнения: приборное (Б), всеклиматическое (УЭ) и тип «вилка» (Ш). Количество контактов — 4, их диаметр составляет 6 мм, что обозначено в индексе Ш6. Такая конфигурация обеспечивает передачу сигналов и питания по нескольким независимым линиям одновременно.

Фиксация сочленения резьбовая, поляризация одношпоночная — это исключает неправильное подключение и самопроизвольное разъединение при вибрации. Присоединение проводов выполняется пайкой, а покрытие контактов — серебро, что снижает переходное сопротивление и повышает коррозионную стойкость.

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс: 500 сочленений-расчленений.
• Наработка на отказ: 1000 часов.
• Срок хранения: 15 лет.
• Приёмка: «5».
• Год выпуска: 2015.

Применение и условия эксплуатации

Разъём 2РТТ20БУЭ4Ш6В используется в приборах и при блочно-панельном монтаже. Он подходит для условий с вибрацией, ударами и экстремальными температурами, что подтверждается всеклиматическим исполнением и широким температурным диапазоном. Изделие востребовано в радиоэлектронной аппаратуре, измерительной технике и промышленном оборудовании, где требуется устойчивое соединение при частых механических нагрузках.

Производитель — Элекон (Казань). Выпуск соответствует техническим условиям ТУ ГЭ0.364.120. Артикул товара — 50559. Категория — 2РТТ20.

Краткая сводка параметров

1. Тип: цилиндрический низкочастотный разъём общего назначения.
2. Серия: 2РТТ, корпус диаметром 20 мм.
3. Исполнение: приборное, всеклиматическое, вилка.
4. Количество контактов: 4, диаметр 6 мм.
5. Напряжение: до 850 В, частота до 3 МГц.
6. Температура: от минус 60 до плюс 100 градусов Цельсия.
7. Покрытие контактов: серебро, пайка проводов.
8. Ресурс: 500 циклов, наработка 1000 часов, хранение 15 лет.
9. Приёмка: «5», год выпуска: 2015.
