Назначение

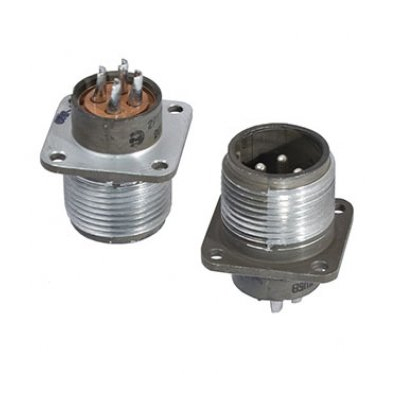

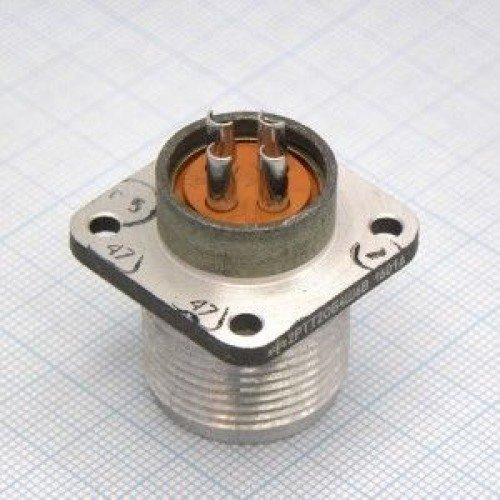

2РТТ20БУЭ4Ш6В — это приборная вилка из серии цилиндрических низкочастотных пылебрызгозащищённых соединителей 2РТТ. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ состоят из вилки и розетки, которые могут быть приборными или кабельными. Корпуса соединителей имеют одношпоночную поляризацию, что обеспечивает правильное взаимное положение частей соединителя при сочленении. Товар относится к категории 2РТТ20 и поставляется под артикулом 5314.

Конструктивные особенности

Вилка выполнена в приборном исполнении, то есть рассчитана на внутренний монтаж. Пылебрызгозащищённое исполнение корпуса позволяет использовать изделие в условиях повышенной влажности и запылённости без нарушения работоспособности.

Контактная система

Вилка имеет четыре контакта диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие снижает переходное сопротивление и обеспечивает стабильность электрического соединения при длительной эксплуатации.

Технические характеристики

• Количество контактов — 4.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление контакта — не более 1 мОм.
• Максимальная токовая нагрузка на контакт — 25 А.
• Максимальная суммарная токовая нагрузка на соединитель — 100 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.

Условия эксплуатации

Изделие выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары с ускорением до 10000 метров на секунду в квадрате.

Ресурс соединителя включает не менее 500 циклов сочленения и расчленения и наработку не менее 1000 часов. Вилка предназначена для внутреннего монтажа и выполнена во всеклиматическом исполнении.

Применение

Благодаря сочетанию четырёх силовых контактов с высокой токовой нагрузкой, значительному сопротивлению изоляции и стойкости к вибрации и ударам, вилка 2РТТ20БУЭ4Ш6В применяется в электрических цепях постоянного и переменного тока низкой частоты, где требуется надёжное разъёмное соединение с защитой от пыли и брызг.

Приборное исполнение предполагает установку вилки внутри оборудования, а работа в паре с ответной розеткой серии 2РТТ обеспечивает поляризованное сочленение и сохранение заданного порядка подключения цепей.
