Назначение соединителя 2РТТ20БУЭ4Ш39В

2РТТ20БУЭ4Ш39В от завода «Элекон» (серия «5») представляет собой цилиндрический низкочастотный соединитель приборного типа с всеклиматическим исполнением. Изделие предназначено для электрического соединения цепей переменного и постоянного тока в составе приборов, промышленного оборудования и других технических устройств, эксплуатируемых в различных климатических условиях.

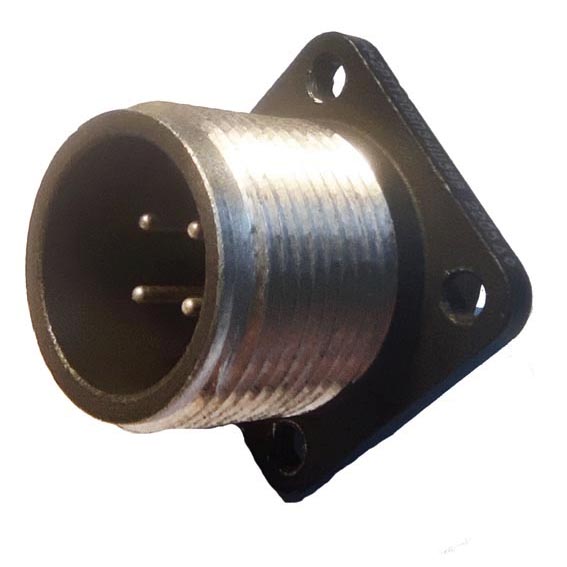

Соединитель выполнен в виде вилки, что обозначено буквой Ш в наименовании. Корпус типоразмера 20 обеспечивает компактную компоновку при сохранении достаточного числа контактных пар для типовых задач приборостроения. Приборный тип исполнения подразумевает установку на корпус или панель устройства, а также применение в составе кабельных сборок.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на надёжную работу в жёстких условиях эксплуатации. Ключевые параметры изделия подтверждаются данными производителя и приведены ниже.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение, пылебрызгозащищённая конструкция.
• Резьбовая фиксация сочленённого положения.
• Одношпоночная поляризация, обеспечивающая точное взаимное позиционирование ответных частей.
• Ресурс: 500 циклов сочленения-расчленения.
• Наработка: 1000 часов.
• Срок хранения: 15 лет.
• Рабочая частота цепей: до 3 мегагерц.
• Рабочее напряжение: до 850 вольт.

Резьбовое соединение исключает самопроизвольное расчленение при вибрации и механических воздействиях, что важно для подвижной техники и приборов, работающих в условиях тряски. Одношпоночная поляризация не позволяет сочленить разъёмы в неправильном положении, что снижает риск повреждения контактов при монтаже.

Приёмка и год выпуска

Товар имеет приёмку «5», что соответствует повышенным требованиям к контролю качества и подтверждает пригодность изделия для ответственного применения. Год выпуска — 2015. Сочетание приёмки «5» и всеклиматического исполнения делает соединитель пригодным для использования в составе изделий, к которым предъявляются повышенные требования по надёжности.

Применение

Соединитель 2РТТ20БУЭ4Ш39В применяется в приборостроении и промышленном оборудовании для коммутации электрических цепей. Благодаря всеклиматическому исполнению он может эксплуатироваться как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и жарким климатом.

Типовые области применения включают:

1. Приборы и блоки промышленной автоматики.
2. Измерительное и испытательное оборудование.
3. Кабельные сборки и жгуты промышленного назначения.
4. Устройства, работающие при повышенных требованиях к виброустойчивости и герметичности соединения.

Изделие серии 2РТТ подходит для цепей с частотой до 3 мегагерц и напряжением до 850 вольт, что покрывает большинство задач низкочастотной коммутации в приборостроении. Резьбовая фиксация и поляризация упрощают монтаж и обслуживание, а заявленный ресурс в 500 циклов и наработка 1000 часов позволяют планировать регламентные работы и оценивать срок службы изделия в составе оборудования.

Ключевые сведения

Артикул: 50558. Категория: 2РТТ20. Производитель: Элекон. Приёмка: «5». Год выпуска: 2015. Соединитель поставляется как самостоятельное изделие; сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют и здесь не указываются.
