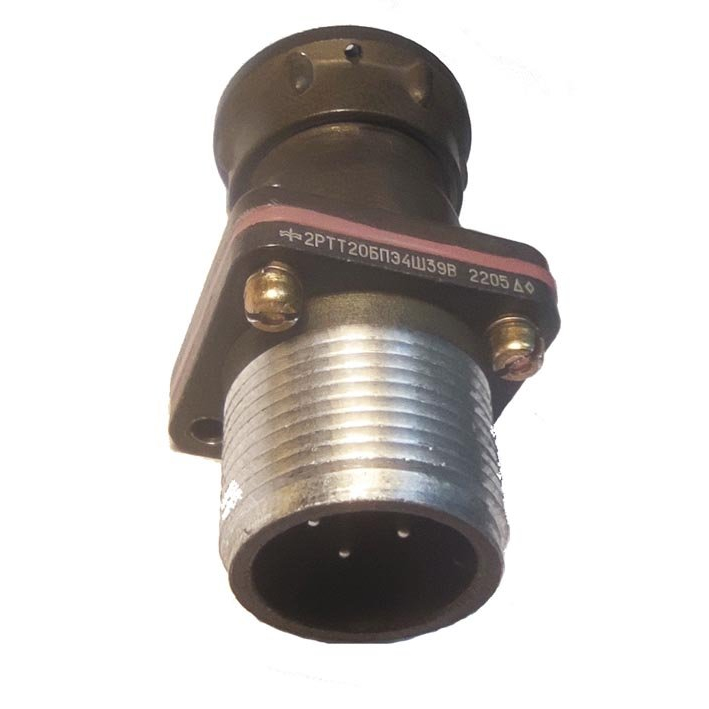

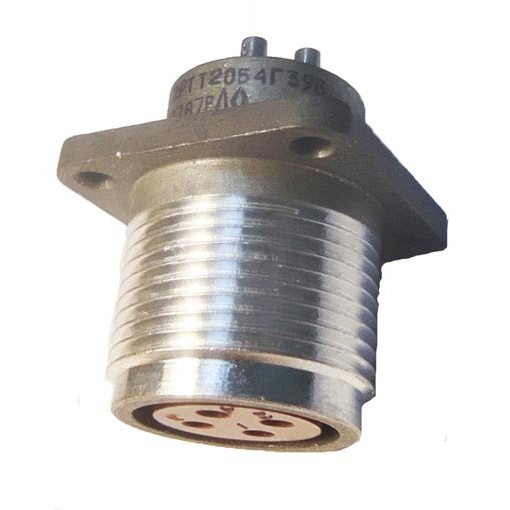

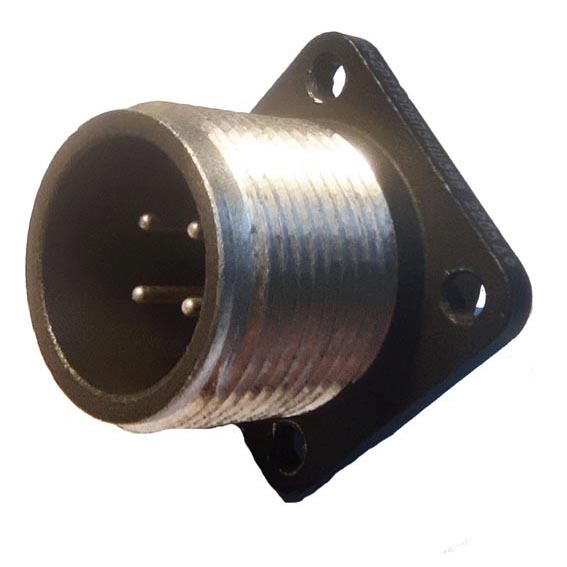

2РТТ20БУЭ4Г39В 2015г «5» Элекон

Цена:

3550 ₽

В наличии: 56 шт.

Производитель: Элекон

Технические характеристики

2РТТ20БУЭ4Г39В — это цилиндрический низкочастотный разъём производства АО «Завод Элекон» с маркировкой приёмки «5» (ВП, ПЗ). Он относится к серии 2РТТ, предназначенной для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Разъём имеет блочную конструкцию розетки без патрубка, рассчитан на рабочий ток до 35 А на контакт (диаметром 2,5 мм) и до 50 А на весь разъём. Сопротивление контактов не превышает 1 мОм, а сопротивление изоляции достигает 1000 МОм.

Интервал рабочих температур — от -60 до +100 °C. Разъём выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, многократные механические удары 150 g (1–3 мс) и однократные — 1000 g (0,1–2 мс).

Такие соединители используются в ответственных системах, где требуется высокая надёжность соединений, включая авиацию, военную технику и промышленное оборудование, благодаря пылебрызгозащищённости и прочности.

Описание

Назначение разъёма 2РТТ20БУЭ4Г39В

Разъём 2РТТ20БУЭ4Г39В — цилиндрический низкочастотный соединитель, выпускаемый АО «Завод Элекон». Изделие относится к серии 2РТТ и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Маркировка приёмки «5» подтверждает, что разъём прошёл военную приёмку и поставлен по системе ВП (военное представительство) и ПЗ (приёмка заказчика). Такая маркировка применяется к изделиям, предназначенным для установки в ответственной технике, где недопустимы отказы и требуется подтверждённое качество каждой партии.

Конструктивные особенности и электрические параметры

Разъём выполнен по блочной схеме розетки без патрубка. Конструкция рассчитана на работу с силой тока до 35 А на контакт диаметром 2,5 мм и до 50 А на весь разъём.

Электрическое сопротивление контактов — не более 1 мОм.
Сопротивление изоляции — до 1000 МОм.
Рабочее напряжение — до 850 В.
Рабочая частота — до 3 МГц.
Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Такие параметры обеспечивают стабильную передачу тока и сигнала при значительных нагрузках и в широком диапазоне климатических условий.

Устойчивость к механическим и акустическим воздействиям

Разъём испытан и подтверждён для эксплуатации в условиях интенсивных динамических нагрузок. Он выдерживает следующие воздействия:

синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g;
акустические шумы уровнем до 170 дБ;
многократные механические удары с ускорением 150 g длительностью от 1 до 3 мс;
однократные механические удары с ускорением 1000 g длительностью от 0,1 до 2 мс.

Корпус соединителя обладает пылебрызгозащищённостью и повышенной прочностью, что позволяет применять его в жёстких условиях без потери работоспособности.

Области применения

Благодаря высокой надёжности и подтверждённой приёмке «5», разъём 2РТТ20БУЭ4Г39В применяется в ответственных системах:

авиационная техника и бортовое оборудование;
военная техника и спецтехника;
промышленное оборудование, работающее при повышенных нагрузках.

Соединитель востребован там, где требуется прочное и стабильное соединение электрических цепей при воздействии вибрации, ударов и перепадов температур. Артикул изделия — 50556. Год выпуска — 2015.
