2РТТ20БУЭ3Ш5В 2015г «5» Элекон

Цена:

3550 ₽

В наличии: 140 шт.

Производитель: Элекон

Технические характеристики

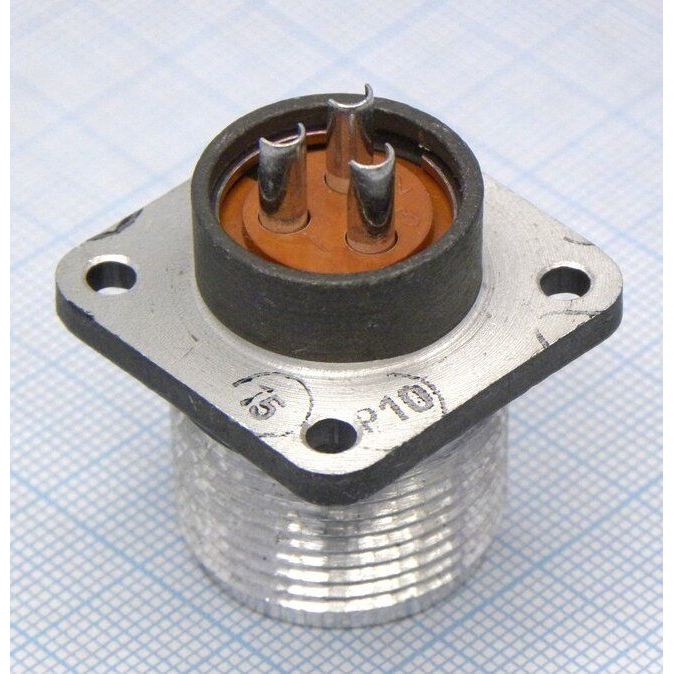

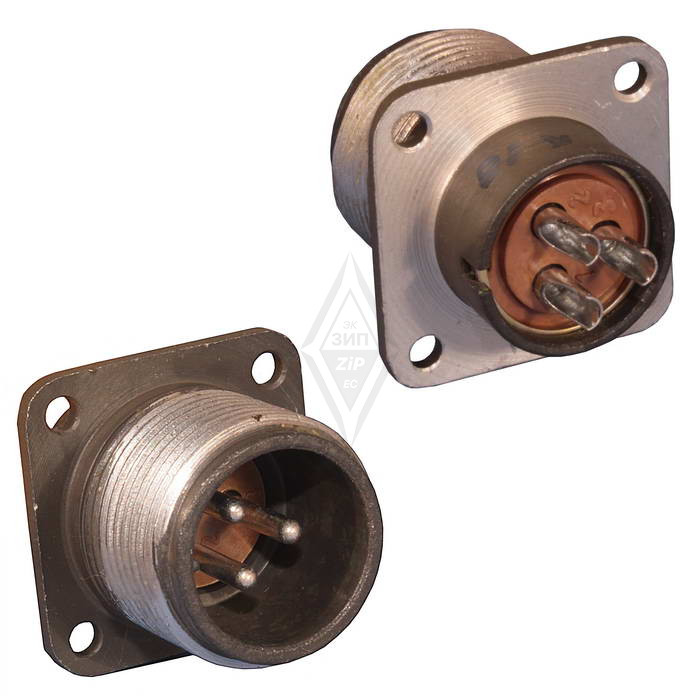

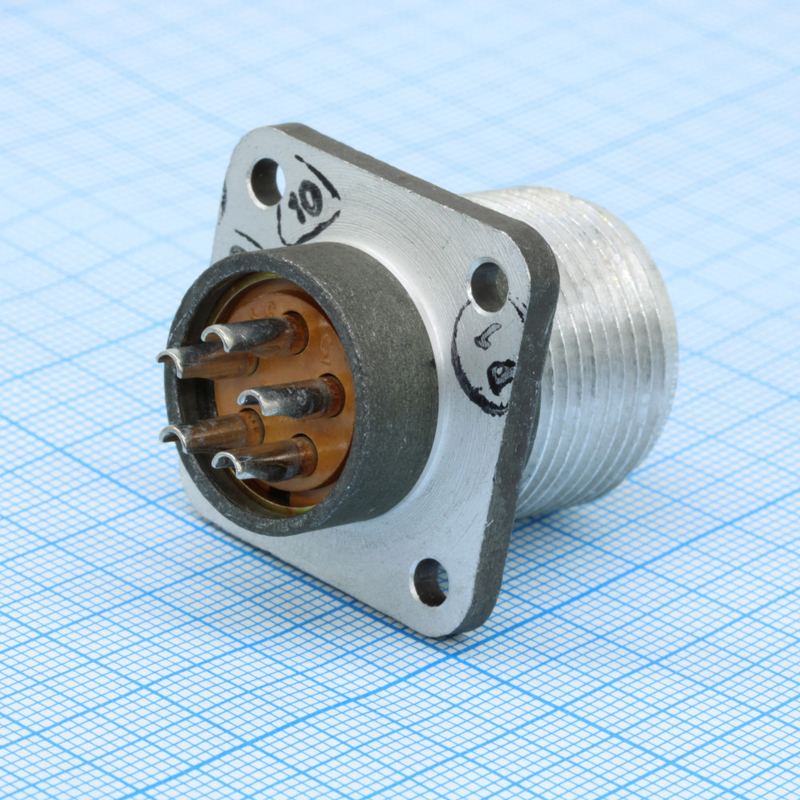

2РТТ20БУЭ3Ш5В от Элекон «5» — это пылебрызгозащищённый цилиндрический разъём из серии 2РТТ, предназначенный для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Он имеет корпус условного размера 20, вид Б (приборный), всеклиматическое исполнение УЭ (широкий диапазон температур от -60 до +100 °С), тип Ш (вилка) и одношпоночную поляризацию с резьбовой фиксацией.

Разъём подходит для надёжного соединения в различных климатических условиях, с ресурсом до 500 сочленений-расчленений и сроком хранения 15 лет.

Серия 2РТТ производства завода «Элекон» включает модели с рабочим током до 200 А на контакт, напряжением до 700 В и количеством контактов от 1 до 47 шт., с корпусами диаметром 12–60 мм.

Описание

Назначение разъёма 2РТТ20БУЭ3Ш5В

Разъём 2РТТ20БУЭ3Ш5В производства завода «Элекон» относится к серии 2РТТ и предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется там, где требуется надёжный электрический контакт в условиях воздействия пыли, брызг и широкого диапазона температур.

Корпус имеет условный размер 20 и приборное исполнение вида Б, что делает разъём удобным для монтажа на аппаратуре, приборах и кабельных сборках. Тип исполнения Ш означает вилку, то есть ответную часть с контактными штырями.

Подтверждённые особенности и характеристики

Модель выпускается во всеклиматическом исполнении УЭ, рассчитанном на эксплуатацию в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Конструкция корпуса — цилиндрическая, пылебрызгозащищённая. Поляризация одношпоночная, фиксация сочленения резьбовая, что исключает случайное рассоединение под воздействием вибрации и механических нагрузок.

Приёмка изделия — «5», год выпуска — 2015. Приёмка «5» подтверждает соответствие требованиям, предъявляемым к изделиям повышенной надёжности. Ресурс разъёма составляет до 500 сочленений-расчленений, а срок хранения достигает 15 лет.

Основные параметры

Серия: 2РТТ, производитель — завод «Элекон».
Категория: 2РТТ20.
Артикул: 50555.
Условный размер корпуса: 20.
Вид исполнения: Б (приборный).
Тип: Ш (вилка).
Климатическое исполнение: УЭ, от минус 60 до плюс 100 градусов Цельсия.
Рабочее напряжение: до 850 В.
Частота тока: до 3 МГц.
Поляризация: одношпоночная, фиксация резьбовая.
Ресурс: до 500 сочленений-расчленений.
Срок хранения: 15 лет.
Приёмка: «5».
Год выпуска: 2015.

Применение и место в серии

Разъём востребован в приборостроении, промышленной автоматике, измерительной технике и кабельных сборках, работающих на открытом воздухе или в неотапливаемых помещениях. Пылебрызгозащищённое исполнение и диапазон температур позволяют использовать его в составе оборудования, подверженного атмосферным воздействиям.

Серия 2РТТ производства «Элекон» включает модели с рабочим током до 200 А на контакт, напряжением до 700 В и числом контактов от 1 до 47 штук. Корпуса серии имеют диаметр от 12 до 60 миллиметров. Модель 2РТТ20БУЭ3Ш5В занимает своё место в этом размерном ряду и совместима с ответными частями соответствующего типоразмера и поляризации.

При монтаже важно соблюдать соответствие ответных частей по условному размеру корпуса, виду исполнения и типу поляризации, а также обеспечивать надёжную затяжку резьбового соединения для сохранения пылебрызгозащитных свойств.
