Назначение разъёма 2РТТ20БУЭ3Г5В

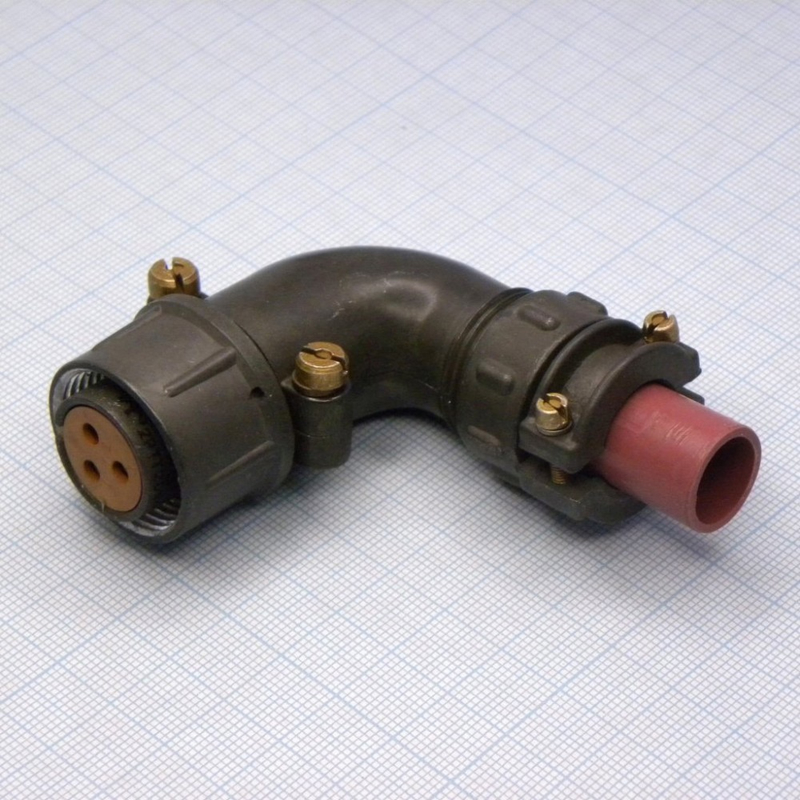

2РТТ20БУЭ3Г5В от завода «Элекон» — цилиндрический низкочастотный разъём всеклиматической серии 2РТТ, предназначенный для надёжного электрического соединения в цепях постоянного и переменного тока. Изделие применяется в приборостроении и промышленном оборудовании, где требуется устойчивое к внешним воздействиям контактное соединение. Разъём выпускается в соответствии с техническими условиями ГЭ0.364.120 ТУ.

Подтверждённые технические особенности

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Конструкция пылебрызгозащищённая, исполнение всеклиматическое (УЭ), что обеспечивает работоспособность в широком диапазоне условий эксплуатации.

Расшифровка обозначения модели:

• 2РТТ — серия цилиндрических низкочастотных разъёмов;
• 20 — корпус условного размера 20;
• Б — приборный вид исполнения;
• УЭ — всеклиматическое исполнение;
• Г — розетка (гнездо);
• 3 — трёхконтактное исполнение;
• 5 — маркировка приёмки (приёмка ВП, ПЗ).

Соединение имеет резьбовую фиксацию и одношпоночную поляризацию, что исключает неправильное сочленение и повышает надёжность контакта.

Эксплуатационные параметры

Рабочая температура: от минус 60 до плюс 100 градусов Цельсия. Ресурс составляет 500 сочленений-расчленений. Наработка на отказ — 1000 часов. Срок хранения — 15 лет.

Серия 2РТТ

Серия 2РТТ объединяет разъёмы с рабочим током до 200 А на контакт и количеством контактов от 1 до 47 в корпусах размером от 12 до 60 миллиметров. Это позволяет подбирать соединители под различные задачи промышленной и приборной коммутации.

Применение

Модификация 2РТТ20БУЭ3Г5В с маркировкой «5» ориентирована на приборостроение и промышленное применение. Разъём подходит для монтажа в составе электротехнических и электронных устройств, где требуется пылебрызгозащищённое соединение с резьбовой фиксацией и устойчивость к климатическим воздействиям.

Характеристики

• Артикул: 50553;
• Категория: 2РТТ20;
• Производитель: Элекон;
• Приёмка: «5»;
• Год выпуска: 2015;
• Тип: цилиндрический низкочастотный разъём;
• Количество контактов: 3;
• Вид: приборный (Б), розетка (Г);
• Фиксация: резьбовая, одношпоночная поляризация;
• Напряжение: до 850 В;
• Частота: до 3 МГц;
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Ресурс: 500 сочленений-расчленений;
• Наработка на отказ: 1000 часов;
• Срок хранения: 15 лет;
• Технические условия: ГЭ0.364.120 ТУ.
