Назначение соединителя

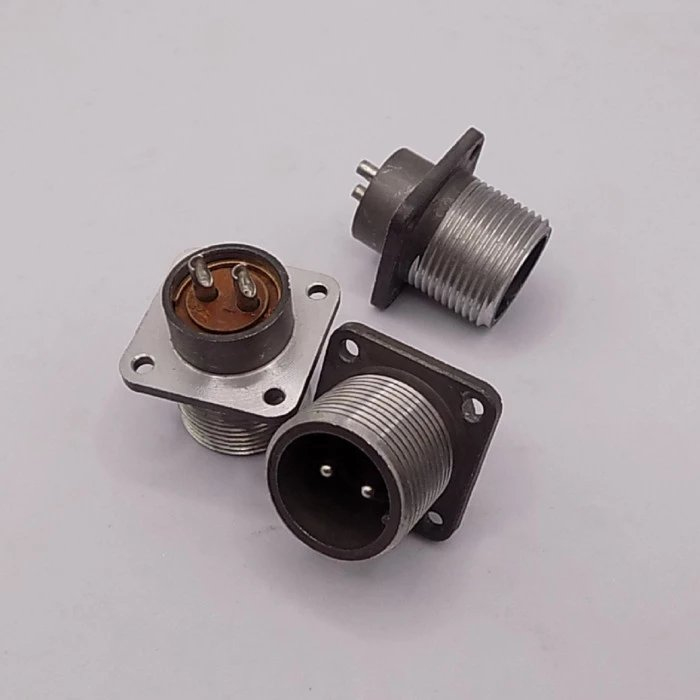

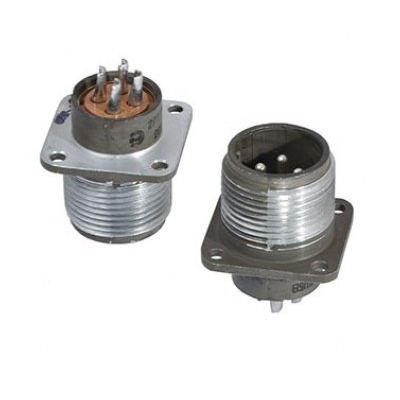

2РТТ20БУЭ2Ш4В Элекон «5» — это цилиндрический низкочастотный соединитель общего назначения, выпускаемый АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в приборах, а также для блочно-панельного монтажа. Соединитель применяется там, где требуется надёжное электрическое соединение при воздействии вибрации, ударов и экстремальных температур.

Артикул изделия — 50552, категория — 2РТТ20. Изделие относится к серии 2РТТ и представляет собой вилку приборного вида.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТТ20БУЭ2Ш4В содержит полную информацию о типе и исполнении изделия. Серия 2РТТ определяет семейство цилиндрических соединителей. Число 20 указывает на типоразмер корпуса. Буква Б обозначает приборный вид исполнения. Сочетание УЭ соответствует всеклиматическому исполнению. Буква Ш указывает на то, что это вилка.

Ключевые конструктивные признаки

• Тип корпуса — цилиндрический, типоразмер 20.
• Вид исполнения — приборный (Б).
• Климатическое исполнение — всеклиматическое (УЭ).
• Тип изделия — вилка (Ш).
• Фиксация — резьбовая с одношпоночной поляризацией, что исключает неправильное сочленение.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют использовать его в сложных условиях эксплуатации, включая открытый монтаж и работу в неотапливаемых помещениях.

Ресурсные показатели

• Ресурс по сочленениям-расчленениям — 500 циклов.
• Наработка на отказ — 1000 часов.
• Срок хранения — 15 лет.

Серия 2РТТ в целом поддерживает до 47 контактов и напряжение до 700 В. Это подтверждает универсальность семейства и возможность его применения в цепях с повышенным напряжением.

Приёмка и год выпуска

Изделие имеет приёмку «5», что соответствует военному представительству и подтверждает приёмку по техническим условиям ГЭ0.364.120. Год выпуска — 2015. Наличие приёмки «5» свидетельствует о повышенных требованиях к качеству и надёжности, предъявляемых к данной продукции.

Область применения

Соединитель 2РТТ20БУЭ2Ш4В Элекон «5» применяется в различных приборах для обеспечения надёжного соединения в сложных условиях эксплуатации. Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям он востребован в блочно-панельном монтаже, где требуется стабильная работа электрических цепей постоянного и переменного тока.

Изделие подходит для использования в составе аппаратуры, эксплуатируемой при вибрационных и ударных нагрузках, а также при значительных перепадах температуры. Резьбовая фиксация с одношпоночной поляризацией обеспечивает надёжное удержание сочленённого состояния и предотвращает ошибки при подключении.
