Назначение соединителя 2РТТ20БУЭ2Г4В

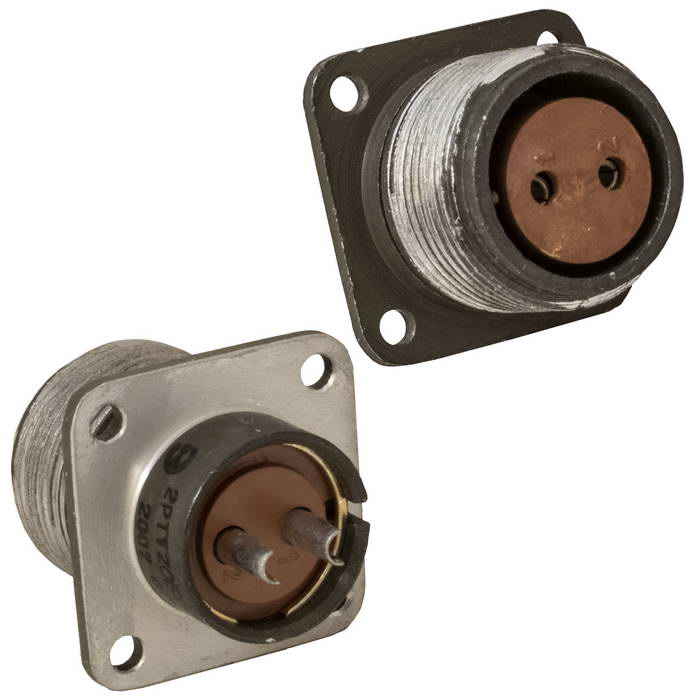

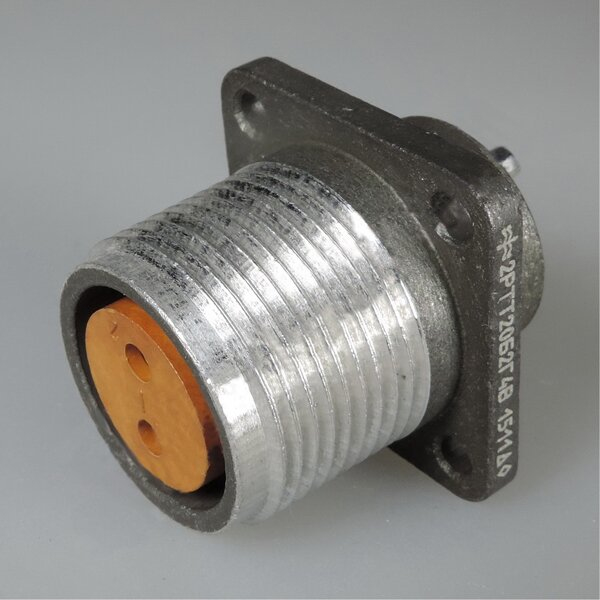

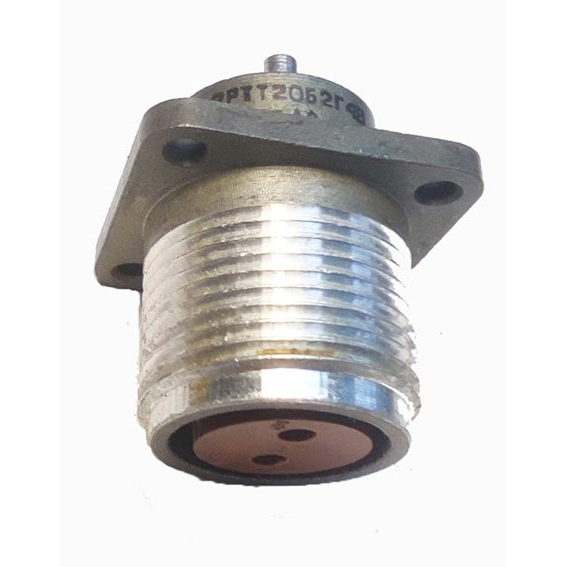

2РТТ20БУЭ2Г4В — это блочная розетка серии 2РТТ производства АО «Завод Элекон». Изделие относится к классу цилиндрических низкочастотных соединителей всеклиматического исполнения и предназначено для электрического соединения цепей в составе промышленной, специальной и ответственной аппаратуры. Вид приемки «5» подтверждает, что изделие изготовлено и принято по нормам ГЕ0.364.120 ТУ, то есть в варианте поставки с приёмкой «ВП» и «ПЗ» по указанным техническим условиям.

Розетка применяется там, где требуется компактное, но при этом надёжное и механически стойкое разъёмное соединение силовых и вспомогательных цепей. Блочное исполнение упрощает монтаж: соединитель устанавливается непосредственно в корпус блока или на панель, что снижает трудозатраты при сборке и обслуживании оборудования.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного изделия. Они определяют его поведение в реальных условиях эксплуатации и позволяют оценить применимость в конкретном проекте.

• Условный размер корпуса — 20; количество контактов — 2.
• Диаметр контактов — 2,5 мм; материал контактов — латунь.
• Максимальный рабочий ток на контакт — до 35 А, на разъём — до 50 А.
• Сопротивление контактов — не более 1 мОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая влажность — до 98 процентов.
• Рабочее атмосферное давление — от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.
• Стойкость к синусоидальной вибрации — диапазон 1–5000 Гц при ускорении 30 g.
• Стойкость к акустическим шумам — уровень 170 дБ.
• Стойкость к многократным ударам — 150 g; к однократным ударам — 1000 g.
• Ресурс — 500 сочленений-расчленений.
• Наработка на отказ — не менее 1000 часов.
• Срок хранения — до 15 лет.
• Масса изделия — 25,5 г.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону розетка 2РТТ20БУЭ2Г4В подходит для работы как в отапливаемых помещениях, так и на открытых площадках, в негерметизированных отсеках и в условиях повышенной влажности. Вибрационные и ударные нагрузки, указанные в характеристиках, соответствуют требованиям, предъявляемым к аппаратуре, эксплуатируемой на подвижных объектах и в местах с интенсивными механическими воздействиями.

Токовая нагрузка до 35 А на контакт и до 50 А на разъём позволяет использовать соединитель в силовых цепях средней мощности, а малое переходное сопротивление контактов — не более 1 мОм — снижает нагрев и потери на стыке. Это важно для стабильной работы оборудования при длительной непрерывной эксплуатации.

Практическое применение изделия включает коммутацию блоков питания, силовых модулей, исполнительных механизмов и жгутовых соединений в промышленных системах, специальной технике и ответственных узлах, где недопустим отказ соединения. Блочная конструкция облегчает замену розетки при ремонте и позволяет сохранять целостность кабельной сети.

При монтаже следует учитывать число контактов и их диаметр, а также ориентироваться на ресурс в 500 циклов сочленения-расчленения: при частой коммутации целесообразно предусмотреть запас или резервные каналы. Указанный срок хранения до 15 лет распространяется на изделия, сохраняемые в условиях, оговорённых техническими условиями, и позволяет создавать обоснованные складские запасы.
