Назначение соединителя 2РТТ20БШ7В

2РТТ20БШ7В — низкочастотный цилиндрический электрический соединитель отечественного производства из серии 2РТТ. Изделие предназначено для надёжного подключения в промышленных и технических системах и обеспечивает передачу сигналов в цепях переменного и постоянного тока. Соединитель востребован в оборудовании Каскад серии «5», в том числе в блоках управления и защиты для электродвигателей.

Приёмка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.

Конструктивные особенности

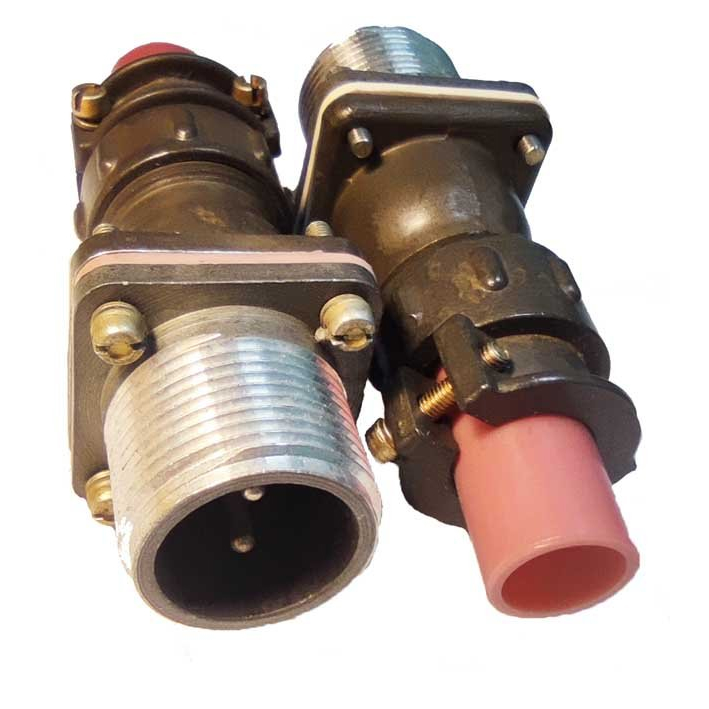

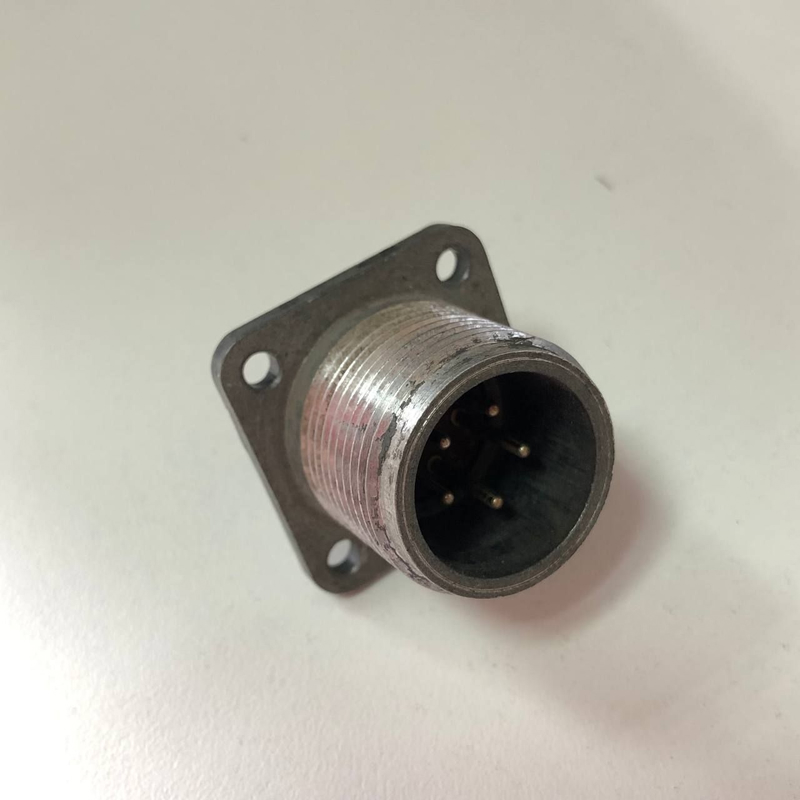

Корпус соединителя имеет условный размер 20 и оснащён 5 контактами. Конструкция включает угловой патрубок и гайку для монтажа, что делает изделие удобным для кабельного подключения в ограниченном пространстве. Такое исполнение позволяет прокладывать кабель под углом и надёжно фиксировать соединитель на месте установки.

• Условный размер корпуса — 20.
• Количество контактов — 5.
• Тип корпуса — цилиндрический, с угловым патрубком.
• Крепление — гайка для монтажа.

Технические характеристики

Соединитель рассчитан на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Номинальный ток на контакт достигает 2,5 А в зависимости от конфигурации. Сопротивление изоляции составляет не менее 5000 МОм.

Климатическое исполнение — всеклиматическое. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Оно устойчиво к вибрациям до 1500 м/с², к влажности 98 процентов при плюс 40 градусах Цельсия и к пониженному давлению.

Ресурс и сроки эксплуатации

• Наработка — минимум 1000 часов.
• Сочленения-расчленения — до 500 циклов.
• Срок хранения — 15 лет.

Применение

В системах Каскад-К 5-20 и аналогичных соединитель используется для подключения блоков управления насосами и электродвигателями мощностью до 8–9 кВт при сети 380 В и частоте 50 Гц, а также при цепи управления 220 В. Изделие обеспечивает защиту, пуск и длительный режим работы оборудования в промышленных условиях.

Благодаря всеклиматическому исполнению и стойкости к механическим и климатическим воздействиям соединитель подходит для эксплуатации в составе ответственных технических систем, где требуется стабильная передача сигналов и надёжное соединение электрических цепей.
