Назначение разъёма 2РТТ20БШ7В «5»

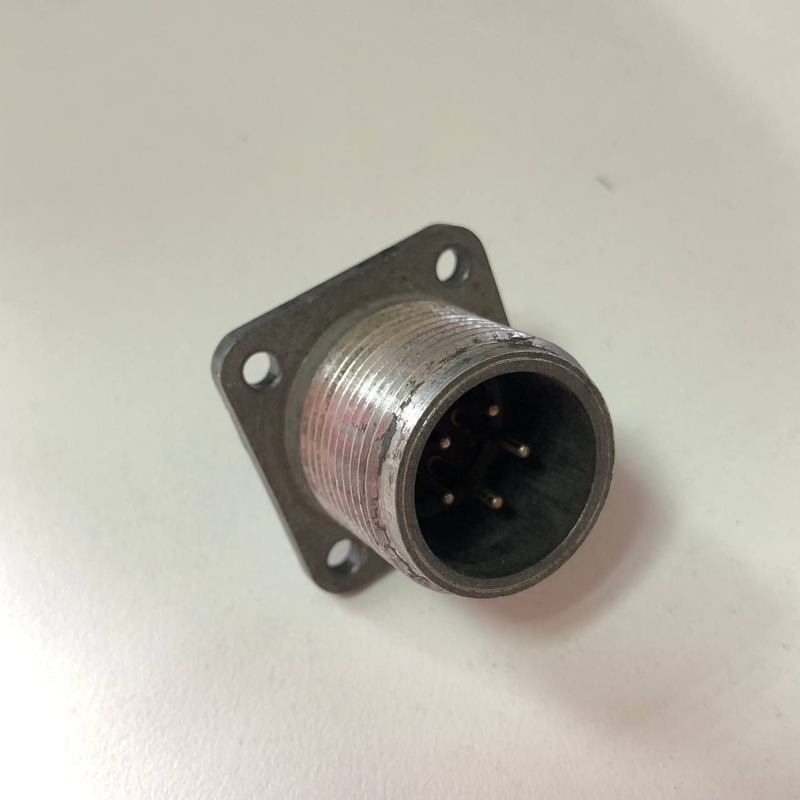

2РТТ20БШ7В «Элекон „5“» — это пылебрызгозащищённый цилиндрический электрический разъём из серии 2РТТ, производимый казанским заводом «Элекон». Изделие предназначено для соединения силовых и сигнальных цепей в условиях повышенной запылённости и влаги, что типично для промышленной и военной радиоэлектронной аппаратуры. Разъём обеспечивает надёжную коммутацию как в стационарных установках, так и на подвижных объектах, где требуется устойчивость к механическим воздействиям и вибрации.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Это позволяет применять его как в силовых, так и в слаботочных цепях, включая цепи управления, передачи сигналов и электропитания.

Подтверждённые особенности и конструкция

Серия 2РТТ имеет цилиндрический корпус с резьбовым фланцем, который обеспечивает плотное ввинчивание и герметичность соединения. Пылебрызгозащищённое исполнение препятствует проникновению пыли и влаги внутрь контактной группы, что продлевает срок службы разъёма в жёстких условиях эксплуатации.

В обозначении 2РТТ20БШ7В заложена следующая информация:

• 2РТТ — серия пылебрызгозащищённых разъёмов;
• 20 — приблизительный диаметр корпуса в миллиметрах;
• Б — исполнение корпуса, обычно базовое или без фланца;
• Ш — тип контактной группы, штырьковые или гнёздовые контакты в зависимости от кода;
• 7В — номер контактной части, определяющий число контактов и их коммутацию.

Обозначение «5» в конце относится к климатическому или конструктивному исполнению по ОСТ или ГОСТ. Исполнение «5» подразумевает работу в расширенном диапазоне температур и при повышенной влажности, что характерно для экспортных или военных версий изделия. Приемка «5» подтверждает соответствие разъёма повышенным требованиям к надёжности и условиям эксплуатации.

Применение и эксплуатационные качества

Благодаря пылебрызгозащищённости, устойчивости к вибрациям и механическим воздействиям разъём 2РТТ20БШ7В «5» востребован в местах, где требуется надёжное соединение при периодическом демонтаже и повторной сборке. Конструкция с резьбовым фланцем позволяет многократно сочленять и расчленять разъём без потери герметичности и качества контакта.

Типовые области применения:

• радиостанции и средства связи;
• аппаратура управления и автоматики;
• измерительные стенды и испытательное оборудование;
• промышленное оборудование общего назначения;
• транспортные средства и подвижные объекты.

Разъём подходит для эксплуатации в условиях жёсткого климата, включая повышенную влажность, запылённость и вибрационные нагрузки. Сочетание силовых и сигнальных цепей в одном соединителе упрощает компоновку аппаратуры и снижает количество отдельных разъёмных узлов.

Краткие технические сведения

Артикул изделия — 5324. Категория — 2РТТ20. Производитель — Элекон. Приемка — «5». Название товара — 2РТТ20БШ7В Элекон «5». Изделие выпускается в рамках серии 2РТТ и предназначено для ответственного применения в радиоэлектронной аппаратуре, где важны герметичность, стойкость к внешним воздействиям и долговечность разъёмного соединения.
