Назначение соединителя 2РТТ20БШ7В «5»

2РТТ20БШ7В «5» — унифицированный низкочастотный цилиндрический соединитель (разъём) серии 2РТТ общего назначения. Он предназначен для применения в радиотехнической и радиоэлектронной аппаратуре, в блоках, приборах и кабельных сборках, где требуется надёжное электрическое соединение при повышенных токах и в жёстких условиях эксплуатации.

Изделие относится к общепромышленному ряду низкочастотных цилиндрических разъёмов и обычно выпускается в исполнении вилки (штыревой части). Вилка работает в паре с ответной розеткой соответствующего типономинала и служит для подключения блоков, модулей и кабелей между собой. Категория приёмки «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным нормам и допущено к применению в аппаратуре ответственного назначения.

Конструкция и технические параметры

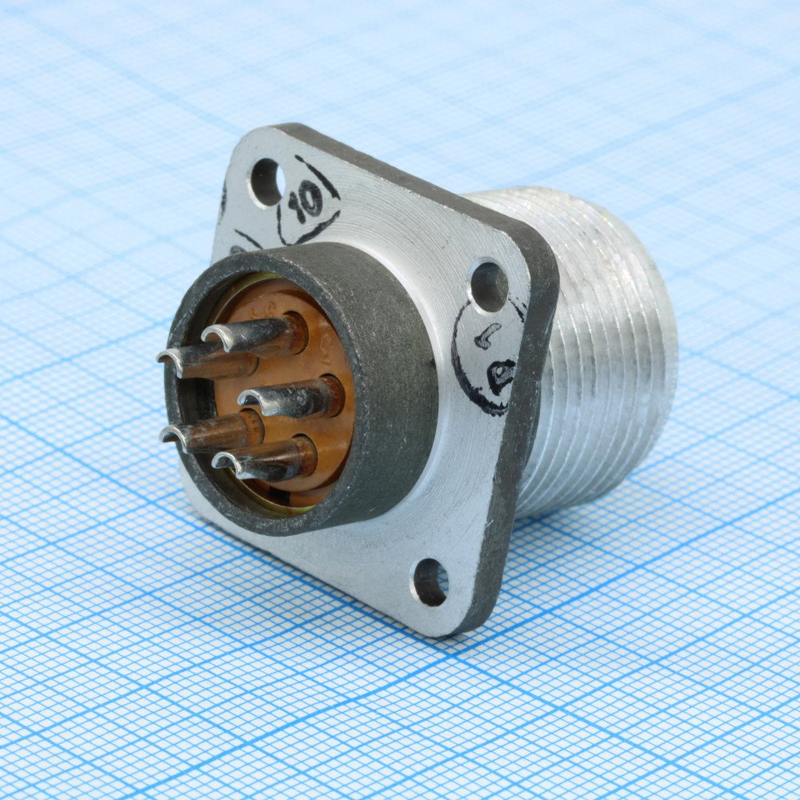

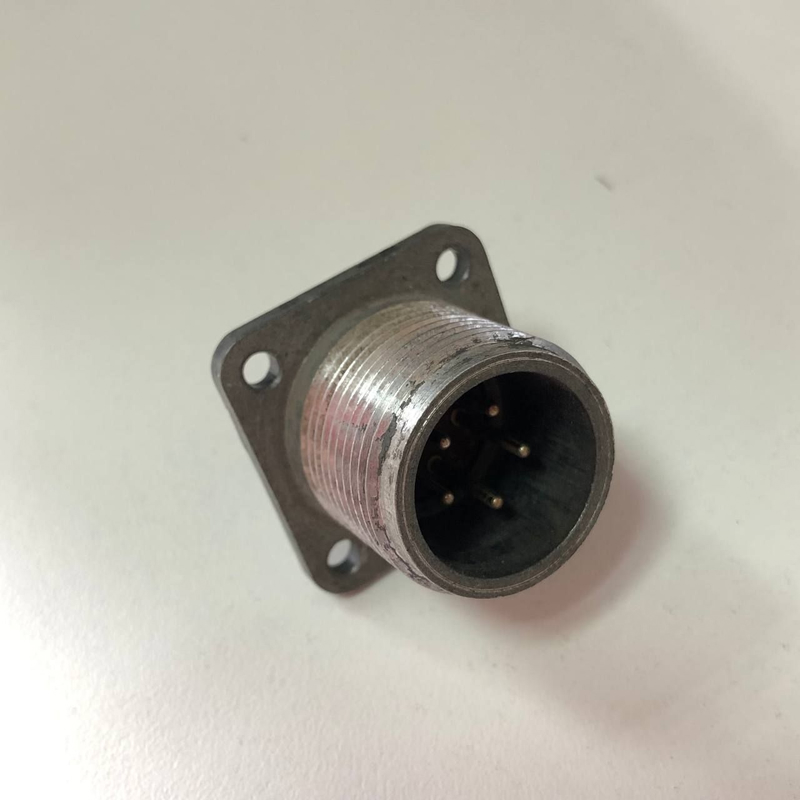

Корпус соединителя цилиндрический, выполнен в тепло- и тропикоустойчивом исполнении. Соединённое положение фиксируется резьбой, что исключает самопроизвольное рассоединение при вибрации и механических воздействиях. Контактная система включает 5 штыревых контактов, что делает разъём удобным для приборных соединений, где требуется передача нескольких цепей одновременно.

• Тип корпуса: цилиндрический, тепло- и тропикоустойчивый, с резьбовой фиксацией.
• Количество контактов: 5 штыревых контактов.
• Материал контактов: как правило, латунь с защитными покрытиями, обеспечивающими низкое переходное сопротивление.
• Рабочий ток на контакт: до 10–20 А в зависимости от конкретного исполнения.
• Сопротивление контакта: не более примерно 2–2,5 мОм.
• Сопротивление изоляции: порядка 1000 МОм.

Указанные электрические параметры являются типовыми для серии 2РТТ20 и приводятся как справочные характеристики данного типономинала.

Условия эксплуатации и надёжность

Соединитель 2РТТ20БШ7В «5» рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц и напряжением до сотен вольт; в ряде источников для серии указывается амплитудное значение до 700–850 В. Такой диапазон позволяет применять разъём в цепях питания и управления радиотехнической аппаратуры.

По температурному диапазону изделие пригодно для работы примерно от минус 60 до плюс 100 градусов Цельсия, что обеспечивает работоспособность в жёстких климатических условиях. Разъём выдерживает вибрацию в диапазоне частот до нескольких килогерц с ускорениями порядка 30 g, многократные удары до 150 g и одиночные ударные воздействия до 1000 g.

Область применения

Разъём применяется в аппаратуре связи и управления, в блоках и приборах радиоэлектроники, в кабельных соединениях, где необходимы низкочастотные цилиндрические разъёмы с резьбовой фиксацией и повышенной механической стойкостью. Исполнение с приёмкой «5» ориентировано на ответственные узлы, к которым предъявляются повышенные требования по надёжности.

Комплектация и совместимость

В стандартном виде поставляется собственно вилка 2РТТ20БШ7В «5». Для образования соединения требуется ответная розетка соответствующего типономинала из той же серии. Соединитель совместим с изделиями серии 2РТТ20, имеющими аналогичную контактную систему и резьбовую фиксацию.

Артикул изделия — 5325. Производитель в предоставленных данных не указан.
