Назначение соединителя 2РТТ20БШ40В Каскад «5»

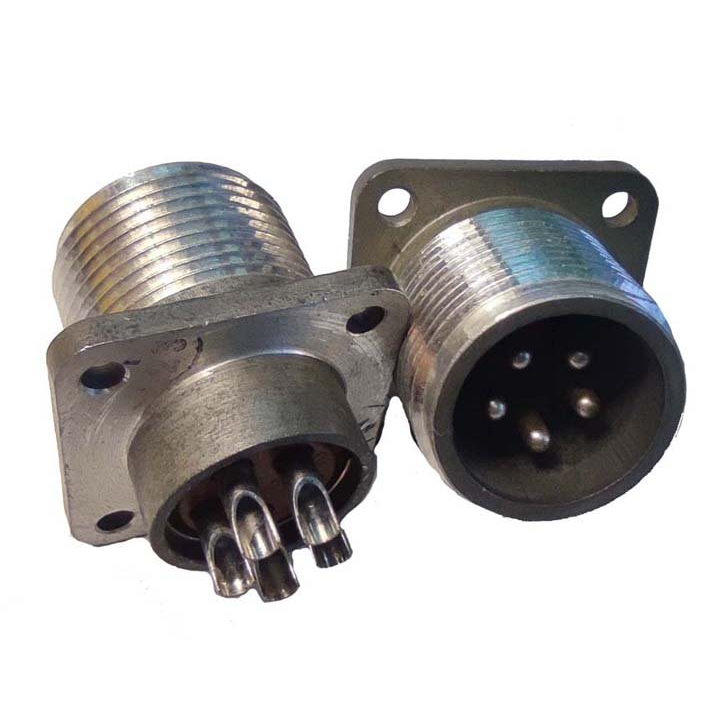

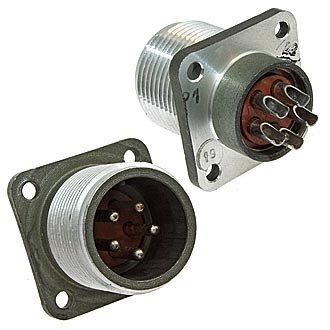

2РТТ20БШ40В Каскад «5» — это цилиндрический пылевлагозащищённый электрический соединитель общепромышленного назначения, входящий в серию 2РТТ от НПО «Каскад». Изделие предназначено для соединения кабельных линий и блоков радиоэлектронной и радиотехнической аппаратуры в условиях сложного климата и повышенной вибрации. Артикул товара — 5319, категория — 2РТТ20, приёмка — «5».

Соединитель применяется там, где требуется надёжная коммутация цепей при одновременном воздействии влаги, пыли, перепадов температур и механических нагрузок. Благодаря всеклиматическому исполнению «В» разъём подходит для работы в экстремальных условиях эксплуатации.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и серии 2РТТ20БШ.

• Рабочее напряжение: до 700 В постоянного тока (амплитудное значение).
• Рабочий ток на контакт: до 25 А (типично для серии 2РТТ20БШ).
• Частота: до 3 МГц, что позволяет применять разъём в цепях высокочастотной аппаратуры.
• Количество контактов: 5 штук, типоразмер «5» (комбинация контактных пар).
• Сопротивление контактов: не более 1–2,5 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Тип корпуса: блочный приборный («Б»), без патрубка, с фланцевым или гнёздовым креплением.
• Всеклиматическое исполнение «В»: допустимый диапазон температур от минус 60 до плюс 180 градусов Цельсия.
• Степень защиты: пылевлагозащищённый герметичный корпус с резиновыми уплотнителями.
• Соединение проводов: пайка (наконечники или монтажные контакты) либо винтовые клеммы в некоторых модификациях.

Устойчивость к механическим нагрузкам

Групповые соединители 2РТТ20БШ40В рассчитаны на работу в тяжёлых условиях эксплуатации. При синусоидальной вибрации в диапазоне от 1 до 10 000 Гц допускается механическая нагрузка до 100 метров на секунду в квадрате, что соответствует 10 g. При многократных ударах допустимая нагрузка достигает 1500 метров на секунду в квадрате, то есть 150 g.

Ресурс и сохраняемость

Количество циклов сочленения и расчленения составляет не менее 500 без разрушения контактов. Срок сохраняемости достигает 20 лет при хранении и эксплуатации. Эти параметры подтверждают пригодность изделия для длительной работы в составе ответственного оборудования.

Области применения

Соединитель востребован в нескольких направлениях, где важны герметичность и стойкость к внешним воздействиям.

1. Радиоэлектронное оборудование и телекоммуникационные системы.
2. Промышленные установки с высокой вибрацией: электроприводы, насосы, станки.
3. Военная и специальная техника, поскольку всеклиматическое исполнение «В» допускает эксплуатацию в экстремальных условиях.

Модификации и комплектация

Модель 2РТТ20БШ40В может выпускаться в разных модификациях. Исполнение может быть штепсельной вилкой (обозначение «Ш») или гнёздом, то есть розеткой. Корпус выполняется без патрубка либо с прямым или угловым патрубком для кабелей. Конкретная комплектация зависит от выбранного исполнения, поэтому при заказе следует уточнять тип корпуса и способ монтажа.

Ключевые преимущества

Сочетание герметичного корпуса с резиновыми уплотнителями, широкого температурного диапазона и высокой стойкости к вибрации и ударам делает 2РТТ20БШ40В Каскад «5» надёжным решением для ответственных линий связи и питания. Пять контактов типоразмера «5» обеспечивают коммутацию силовых и высокочастотных цепей, а паяное или винтовое соединение проводов упрощает монтаж в зависимости от условий эксплуатации.
