2РТТ20БШ40В «5» Элекон

Цена:

1950 ₽

Производитель: Элекон

Технические характеристики

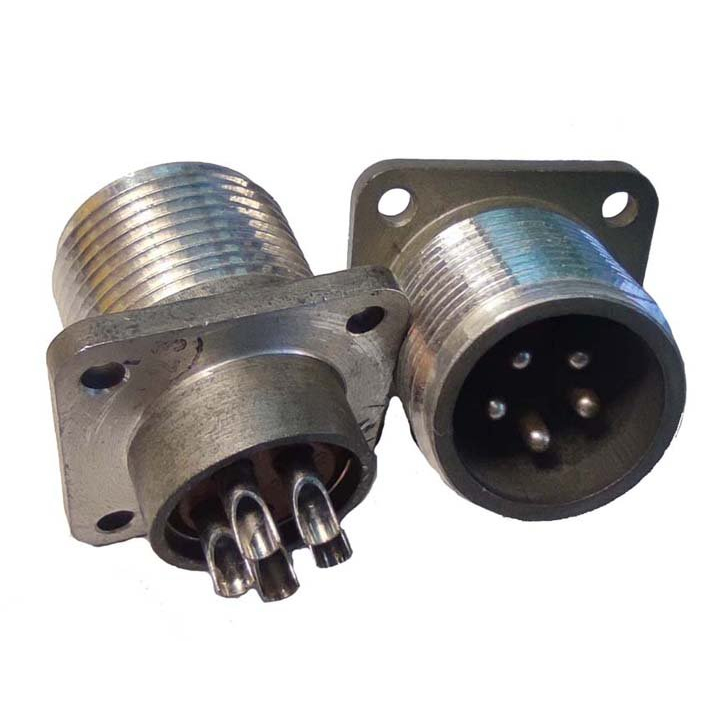

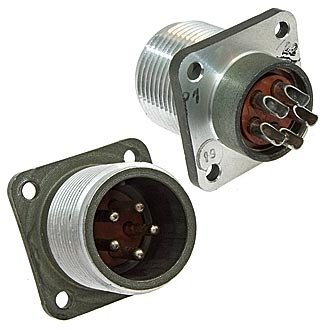

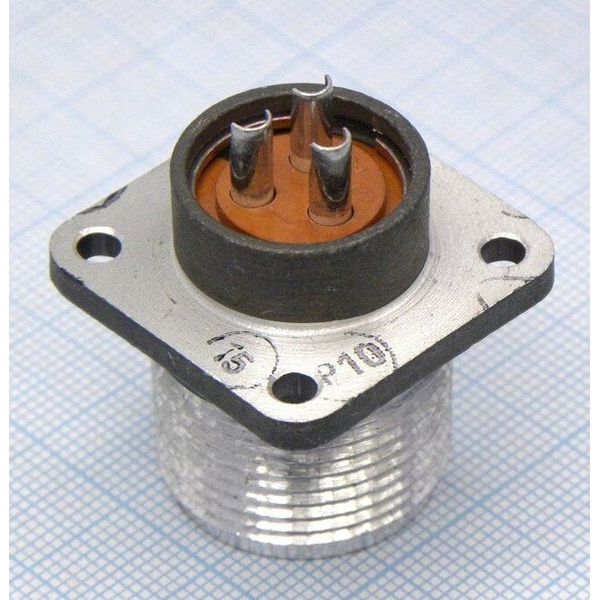

2РТТ20БШ40В от завода «Элекон» (приемка «5») — это цилиндрический низкочастотный соединитель в виде блочной вилки приборного исполнения.

Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.
Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — карболит (коричневый), контакты — латунные с серебряным покрытием (Ø 2,5 мм, 5 шт., штыревые, извлекаемые).
Габариты: 30×30×42 мм, масса 18,25 г, монтаж на панель пайкой, резьбовое соединение (M24×1,5), одношпоночная поляризация.

Рабочий ток на контакт — до 35 A, на разъем — до 125 А; сопротивление контакта ≤1 мОм.
Температурный диапазон: от -60 до +100 °C, всеклиматическое исполнение (В), влажность до 98% при +20 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па.
Выдерживает вибрацию 1–5000 Гц (30 g), удары до 1000 g, акустические шумы 170 дБ, ресурс — 500 соединений, наработка ≥1000 ч.

Взаимосочетается с кабельными розетками 2РТ-А, ШР; нормы ГЕ0.364.120 ТУ.
Серия 2РТТ брызгопылезащищенная, используется в промышленных и приборных системах.

Описание

Назначение соединителя 2РТТ20БШ40В

Соединитель 2РТТ20БШ40В производства завода «Элекон» с приемкой «5» представляет собой цилиндрический низкочастотный электрический соединитель в виде блочной вилки приборного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Применяется в составе промышленного и приборного оборудования, где требуется надежное электрическое соединение с защитой от брызг и пыли.

Серия 2РТТ относится к брызгопылезащищенному исполнению и ориентирована на эксплуатацию в промышленных и приборных системах. Блочная вилка приборного исполнения устанавливается непосредственно на панель или корпус устройства и служит для подключения ответных кабельных частей — розеток типов 2РТ-А и ШР.

Технические характеристики и конструкция

Корпус соединителя изготовлен из алюминиевого сплава марки А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контактная группа состоит из пяти штыревых контактов диаметром 2,5 мм, изготовленных из латуни с серебряным покрытием; контакты являются извлекаемыми, что упрощает обслуживание и ремонт изделия.

Основные параметры:

Габаритные размеры: 30 на 30 на 42 мм.
Масса изделия: 18,25 г.
Способ монтажа: панельный, пайкой.
Резьбовое соединение: M24 на 1,5.
Поляризация: одношпоночная.
Рабочий ток на один контакт: до 35 А.
Рабочий ток на разъем: до 125 А.
Сопротивление контакта: не более 1 мОм.

Указанные параметры определяют область применения соединителя как силового и сигнального элемента в составе ответственных промышленных систем.

Условия эксплуатации и надежность

Соединитель выпускается во всеклиматическом исполнении «В» и работоспособен в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 20 градусов Цельсия и при атмосферном давлении от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени Паскаля.

По механической устойчивости соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, удары с ускорением до 1000 g и акустические шумы уровнем 170 дБ. Ресурс изделия составляет 500 соединений, а наработка — не менее 1000 часов.

Совместимость и нормативная документация

Соединитель 2РТТ20БШ40В взаимосочетается с кабельными розетками 2РТ-А и ШР. Изделие изготовлено в соответствии с нормами ГЕ0.364.120 ТУ. Артикул товара — 5320. Приемка «5» подтверждает соответствие изделия установленным требованиям качества.

Благодаря брызгопылезащищенному исполнению серии 2РТТ, прочной конструкции корпуса и широкому температурному диапазону соединитель востребован в промышленных и приборных системах, включая оборудование, работающее в жестких климатических и механических условиях.
