Назначение соединителя

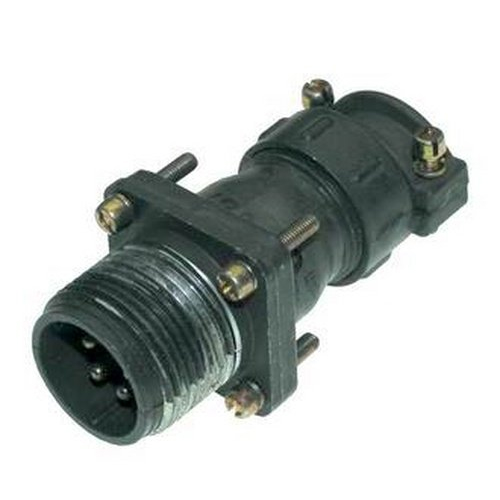

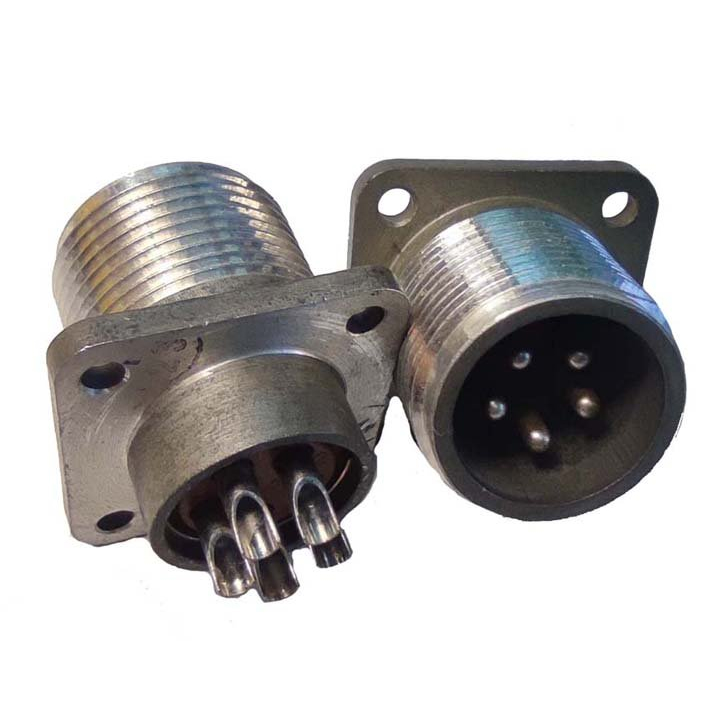

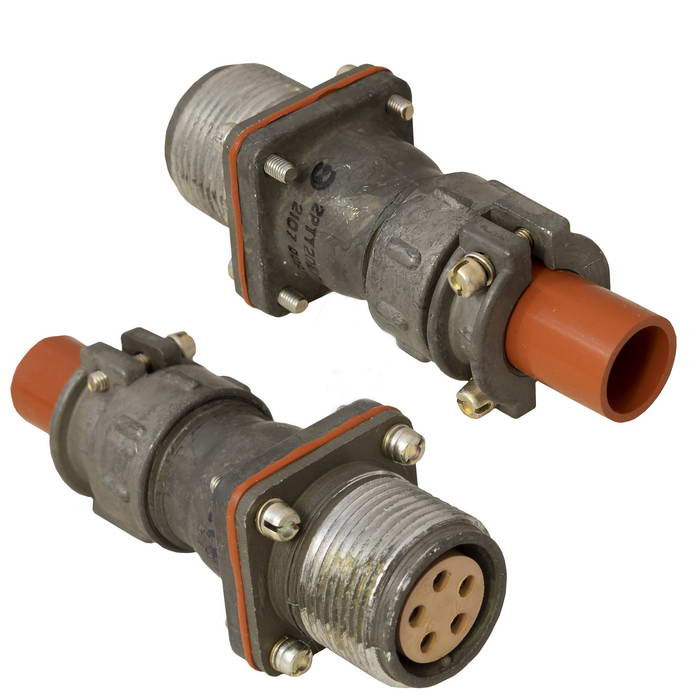

2РТТ20БПН5Ш40В (аналог ШР20ПК5НШ10) представляет собой низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией. Изделие выполнено в виде приборной вилки (блочной части) с прямым патрубком и гайкой, предназначенной для монтажа неэкранированным кабелем. Соединитель относится к теплостойким и тропикоустойчивым изделиям всеклиматического исполнения с индексом В.

Основное назначение — обеспечение электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют применять изделие в силовых и сигнальных линиях низкочастотного диапазона, где требуется надежный разъемный контакт с механической фиксацией от самопроизвольного расчленения.

Подтвержденные технические характеристики

Ключевые электрические и конструктивные параметры соединителя:

• Условный размер корпуса — 20.
• Общее количество контактов — 5 штук.
• Диаметр контактов — 2,5 мм, покрытие — серебряное.
• Рабочий ток на контакт — до 25 А, суммарный ток — до 125 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Максимальное напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Монтаж — пайкой, внутренний.
• Тип фиксации — резьбовой.

Условия эксплуатации и надежность

Соединитель рассчитан на работу в жестких условиях внешней среды. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 150 метров на секунду в квадрате, а также механические удары с одиночным ускорением до 1000 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвертой степени Паскаля и при влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Показатели долговечности нормированы следующими значениями: минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — от 15 до 20 лет. Индекс В подтверждает всеклиматическое исполнение, то есть пригодность к эксплуатации в условиях тропического и холодного климата без потери характеристик.

Области применения

Благодаря сочетанию высокого тока на контакт, широкого температурного диапазона и стойкости к вибрации соединитель применяется в приборах и блоках, где требуется передача питания и низкочастотных сигналов через разъемное соединение. Резьбовая фиксация и прямой патрубок под неэкранированный кабель упрощают монтаж и обеспечивают механическую прочность стыка. Изделие подходит для стационарной и подвижной аппаратуры, работающей в указанных электрических и климатических пределах.
