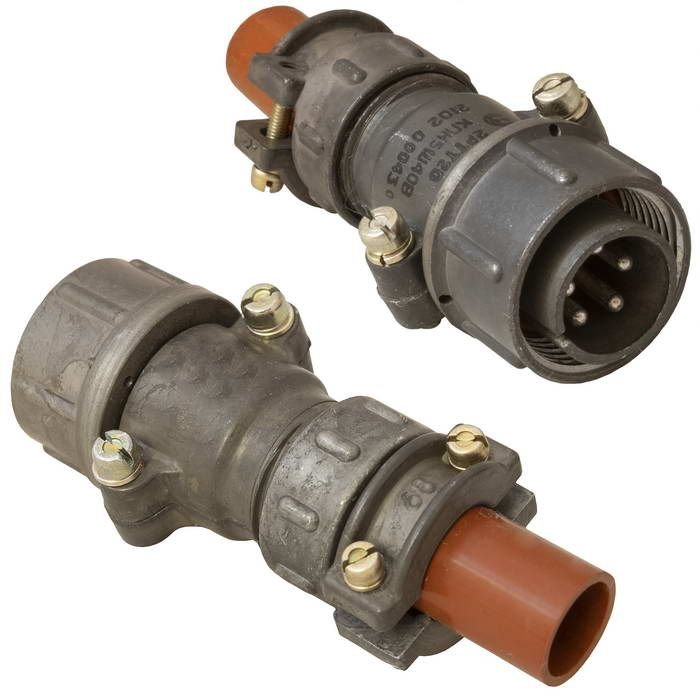

Назначение соединителя 2РТТ20БПН5Ш40В

Соединитель 2РТТ20БПН5Ш40В представляет собой низкочастотный цилиндрический соединитель блочного (приборного) типа с резьбовой фиксацией. Изделие предназначено для объемного монтажа в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на работу в составе стационарного оборудования и приборов, где требуется надежное разъемное соединение с повышенной механической устойчивостью. Соединитель негерметичный, теплостойкий и тропикоустойчивый, всеклиматического исполнения, что подтверждается обозначением «В» в маркировке.

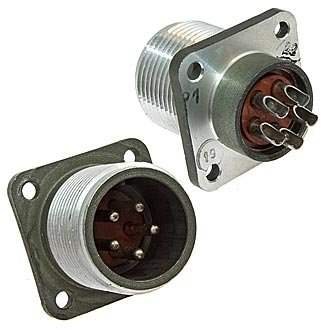

Изделие имеет 5 контактов диаметром 2,5 мм. Покрытие контактов выполнено серебром, присоединение проводов осуществляется методом пайки. Вилка блочная оснащена прямым патрубком и гайкой для неэкранированного кабеля. Условный размер корпуса составляет 20. Типоисполнение БПН указывает на блочный вариант с патрубком под неэкранированный кабель, что упрощает монтаж в приборных отсеках и распределительных устройствах.

Технические характеристики

Соединитель 2РТТ20БПН5Ш40В рассчитан на токовую нагрузку до 25 А на контакт, при этом общая допустимая нагрузка по всем контактам достигает 125 А. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции составляет не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу электрических сигналов и питающих напряжений при минимальных потерях.

Диапазон рабочей температуры изделия находится в пределах от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Конструкция выдерживает механические удары с ускорением до 10000 метров на секунду в квадрате, вибрационные нагрузки в диапазоне от 1 до 5000 Гц, а также пониженное атмосферное давление до 1,3 на 10 в минус четвертой степени Па.

• Токовая нагрузка на один контакт: до 25 А
• Общая токовая нагрузка: до 125 А
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 1000 часов
• Ресурс сочленений: 500 циклов
• Срок хранения: 15 лет

Конструктивные особенности

Корпус соединителя выполнен из металла и имеет пылебрызгозащищенное исполнение. Прямая форма контактов предназначена для пайки проводников, что обеспечивает надежное и долговечное электрическое соединение. Резьбовая фиксация ответной части гарантирует плотное сочленение и исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Всеклиматическое исполнение «В» подтверждает пригодность изделия к эксплуатации в различных климатических зонах, включая районы с тропическим климатом. Теплостойкость конструкции позволяет использовать соединитель в оборудовании с повышенным тепловыделением. Наличие гайки для неэкранированного кабеля упрощает ввод проводников и их фиксацию в корпусе изделия.

Применение

Соединитель 2РТТ20БПН5Ш40В применяется в промышленной электронике, приборостроении и оборудовании, где требуется высокая помехозащищенность и устойчивость к экстремальным факторам окружающей среды. Изделие подходит для использования в стационарных установках, испытательных стендах, системах управления и контроля, а также в аппаратуре, эксплуатируемой в условиях вибраций, ударов и значительных перепадов температур.

Благодаря блочному исполнению соединитель монтируется непосредственно на корпус прибора или панель, обеспечивая удобный доступ для подключения внешних цепей. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при длительной эксплуатации в агрессивных средах и условиях повышенной влажности.
