Назначение соединителя 2РТТ20БПН5Ш40В

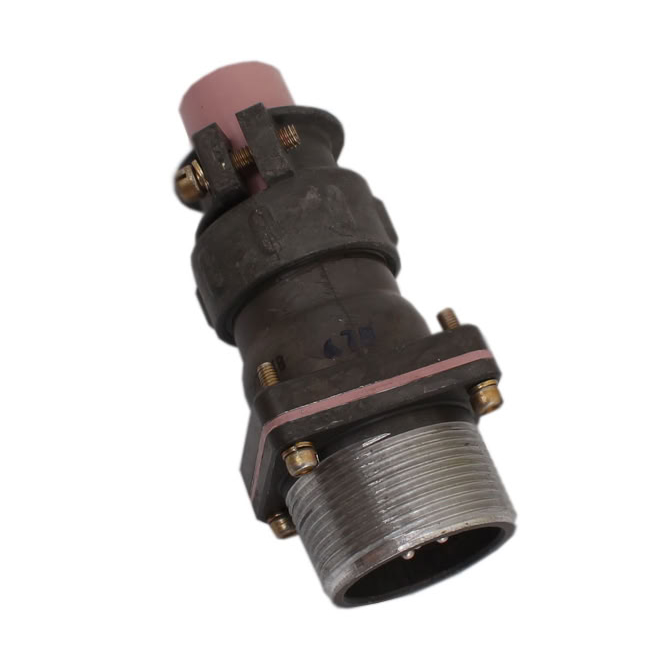

2РТТ20БПН5Ш40В — это вилка блочная цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для объёмного монтажа в электрических цепях переменного и постоянного тока с частотой до 3 кГц при напряжении до 700 В. Модель относится к 2015 году выпуска, о чём свидетельствует маркировка «5» в обозначении.

Соединитель выполняет функцию электрического и механического соединения проводников внутри приборов и блоков аппаратуры. Конструкция вилки с прямым патрубком и гайкой рассчитана на подключение неэкранированного кабеля.

Область применения

Соединители серии 2РТТ, включая модель 2РТТ20БПН5Ш40В, применяются в радиотехнической и радиоэлектронной аппаратуре общего назначения. Изделие востребовано в приборах, к которым предъявляются требования по пылевлагозащите, где необходимо обеспечить надёжное соединение в суровых условиях эксплуатации.

Благодаря устойчивости к внешним воздействиям соединитель подходит для использования в составе блоков и шкафов, работающих в условиях вибрации, ударных нагрузок и перепадов температур. Типичные сферы — промышленная электроника, измерительная техника, системы управления и связи, а также другие устройства, где требуется разъёмное соединение цепей с паяным присоединением проводов.

Технические характеристики

• Тип корпуса: приборный (блочный), исполнение БПН.
• Конструкция: вилка с прямым патрубком и гайкой для неэкранированного кабеля.
• Условный размер корпуса: 20.
• Количество контактов: 5.
• Присоединение проводов: пайка.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости: 20 лет.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при воздействии следующих факторов:

• вибрация в диапазоне от 1 до 10000 герц с ускорением до 100 метров на секунду в квадрате;
• удары с ускорением до 10000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Указанные параметры подтверждают пригодность изделия для эксплуатации в жёстких условиях, характерных для аппаратуры специального и общего назначения.

Особенности и комплектация

Модель 2РТТ20БПН5Ш40В выпускается в блочном исполнении, что упрощает её установку непосредственно на корпус прибора. Прямой патрубок с гайкой обеспечивает механическое крепление неэкранированного кабеля и защиту места ввода от пыли и влаги в составе пылевлагозащищённых приборов.

Пайка проводов к контактам обеспечивает стабильное электрическое соединение с низким переходным сопротивлением, что важно для цепей с частотой до 3 кГц и напряжением до 700 В. Сочетание пяти контактов и условного размера корпуса 20 позволяет использовать вилку в компактных узлах, где требуется передача нескольких сигнальных или силовых цепей одновременно.

Длительный срок сохраняемости — 20 лет — даёт возможность закупать соединители в запас и хранить их без потери рабочих свойств. Изделие не требует специального обслуживания в процессе эксплуатации, кроме контроля надёжности крепления кабеля и состояния паяных соединений при плановом осмотре аппаратуры.
