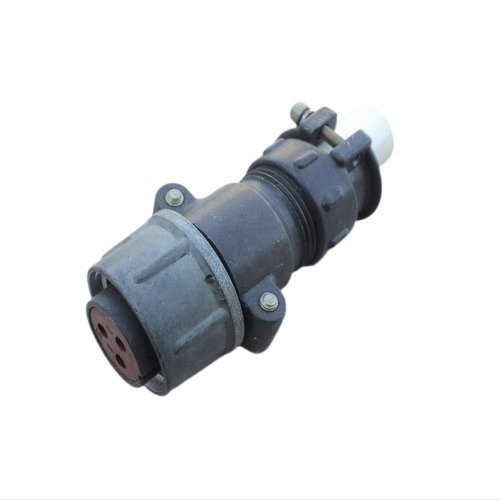

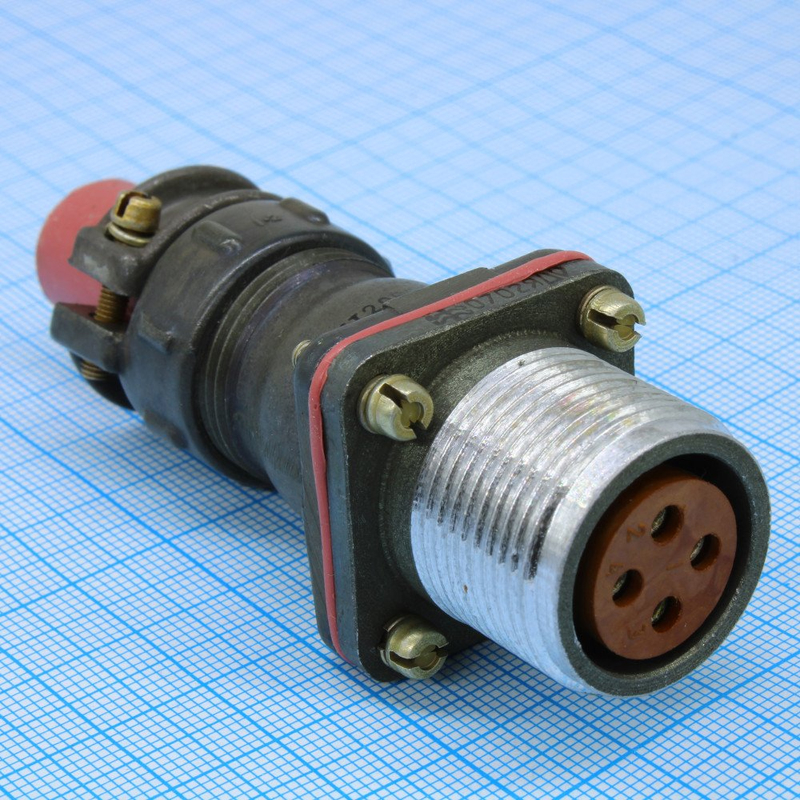

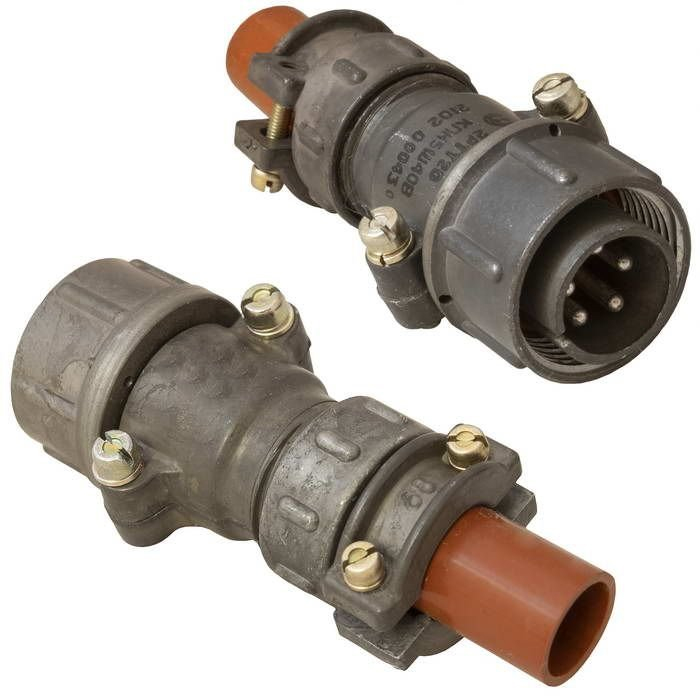

2РТТ20БПН5Г7В 2024г «ОТК» Элекон

Цена:

3650 ₽

В наличии: 123 шт.

Производитель: Элекон

Технические характеристики

2РТТ20БПН5Г7В от Элекон «ОТК» — это пылебрызгозащищённая блочная приборная розетка цилиндрического типа, предназначенная для надёжного соединения в электрических цепях. Она выпускается АО «Завод Элекон» и проходит приёмку ОТК (отдел технического контроля), что гарантирует соответствие техническим условиям ГЕ0.364.120 ТУ.

Соединитель рассчитан на 5 контактов диаметром 1,5 мм с серебряным покрытием, максимальную токовую нагрузку до 10 А на контакт и 50 А общую. Работает при напряжении до 850 В (амплитудное значение), частоте до 3 МГц, в диапазоне температур от -60 до +100 °C и относительной влажности до 98% при +20 °C. Сопротивление контакта не превышает 2,5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Используется в цепях постоянного и переменного тока как негерметичный всеклиматический разъём с резьбовым соединением и объёмным монтажом. Корпус из алюминиевого сплава, вставка из бакелита, тип — всеклематика, что обеспечивает пылебрызгозащиту и долговечность в промышленных условиях. Ресурс — до 500 циклов сопряжения, срок хранения — 15 лет.

Описание

Назначение и область применения

2РТТ20БПН5Г7В от производителя Элекон — это блочная приборная розетка цилиндрического типа с пылебрызгозащищённым исполнением. Изделие предназначено для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока. Розетка применяется в составе электрооборудования, где требуется стойкость к воздействию пыли, брызг и широкого диапазона температур.

Соединитель используется как негерметичный всеклиматический разъём с резьбовым соединением и объёмным монтажом. Такая конструкция обеспечивает механическую фиксацию ответной части и стабильный контакт при вибрационных и ударных нагрузках. Изделие востребовано в промышленной автоматике, приборостроении, системах управления и других областях, где необходима коммутация цепей с повышенными требованиями к надёжности.

Технические характеристики

Розетка рассчитана на 5 контактов диаметром 1,5 мм с серебряным покрытием. Максимальная токовая нагрузка составляет до 10 А на контакт и 50 А общую. Рабочее напряжение — до 850 В (амплитудное значение), рабочая частота — до 3 МГц.

Количество контактов: 5
Диаметр контактов: 1,5 мм
Покрытие контактов: серебряное
Максимальный ток на контакт: 10 А
Общая токовая нагрузка: 50 А
Максимальное напряжение: 850 В (амплитудное значение)
Рабочая частота: до 3 МГц
Сопротивление контакта: не более 2,5 мОм
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
Диапазон рабочих температур: от минус 60 до плюс 100 °C
Относительная влажность: до 98% при плюс 20 °C
Ресурс: до 500 циклов сопряжения
Срок хранения: 15 лет

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава, что обеспечивает прочность и стойкость к коррозии. Вставка выполнена из бакелита — материала с высокими диэлектрическими свойствами и термостойкостью. Тип исполнения — всеклиматический, что подтверждает пригодность изделия для эксплуатации в различных климатических зонах.

Пылебрызгозащищённое исполнение достигается за счёт конструкции корпуса и резьбового соединения. Объёмный монтаж позволяет подключать проводники с надёжной фиксацией. Такое сочетание материалов и конструктивных решений обеспечивает долговечность и стабильные характеристики в промышленных условиях.

Приёмка и гарантии соответствия

Изделие выпускается АО «Завод Элекон» и проходит приёмку ОТК (отдел технического контроля). Это гарантирует соответствие техническим условиям ГЕ0.364.120 ТУ. Год выпуска — 2024. Приёмка «ОТК» подтверждает, что каждая партия проверена на соответствие заявленным параметрам.

Розетка 2РТТ20БПН5Г7В предназначена для использования в ответственных электрических цепях, где требуется стабильное переходное сопротивление, высокая электрическая прочность изоляции и устойчивость к внешним воздействиям. Артикул изделия — 5236.
