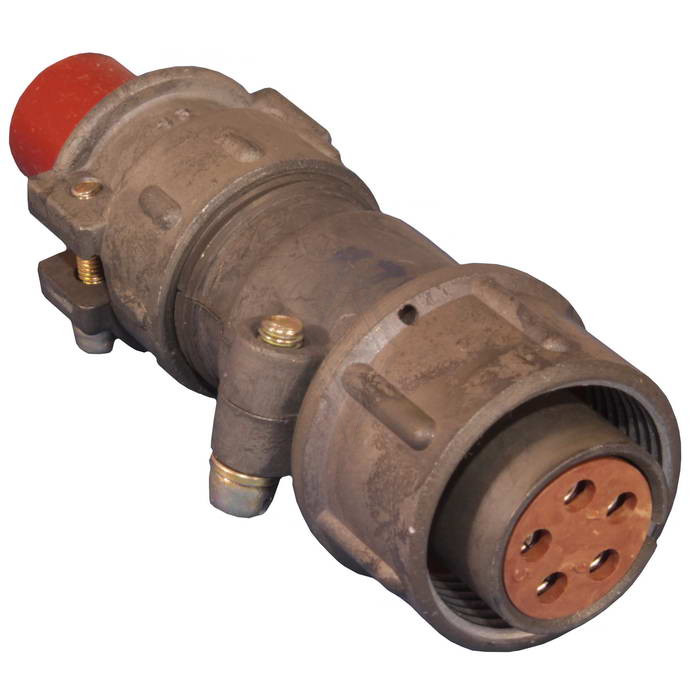

2РТТ20БПН5Г40В: приборная розетка для надёжных электрических соединений

Соединитель 2РТТ20БПН5Г40В относится к цилиндрическим низкочастотным разъёмам серии 2РТТ, предназначенным для ручного соединения электрических цепей постоянного и переменного тока. Исполнение применяется в составе радиоэлектронной, промышленной, измерительной и специальной аппаратуры, где важны механическая прочность, устойчивость к климатическим воздействиям и стабильность контактного соединения.

Разъём выполнен в виде приборной, или блочной, розетки. Он предназначен для установки на корпус оборудования, шкаф, панель или другую конструктивную поверхность и работает в паре с ответной кабельной частью соответствующего типоразмера.

Назначение разъёма 2РТТ20БПН5Г40В

Основная задача 2РТТ20БПН5Г40В — обеспечить разъёмное подключение внешнего кабеля к аппаратуре. Цилиндрическая конструкция и резьбовое сочленение помогают надёжно фиксировать соединяемые части, снижая риск самопроизвольного рассоединения при вибрациях и механических нагрузках.

Серия 2РТТ относится к брызгопылезащищённым соединителям общего назначения. Такие изделия используют в цепях управления, питания, сигнализации, измерения и передачи низкочастотных сигналов. Разъёмы данного семейства рассчитаны на эксплуатацию в широком диапазоне внешних условий и применяются в стационарном оборудовании, приборостроении, системах автоматики, транспортной технике и промышленной электронике.

Расшифровка маркировки

Маркировка 2РТТ20БПН5Г40В содержит ключевые сведения о конструкции разъёма:

Таким образом, 2РТТ20БПН5Г40В — это приборная розетка в корпусе размера 20 с пятью контактами, предназначенная для применения в составе разъёмного соединения серии 2РТТ. Маркировка исполнения позволяет правильно подобрать ответную часть и учитывать особенности монтажа конкретного оборудования.

Технические особенности

Для типоразмера 2РТТ20 с пятиконтактной схемой обычно используются контакты диаметром 2,5 мм. Для такой контактной группы указываются следующие ориентировочные электрические параметры:

• Количество контактов — 5.

• Диаметр контакта — 2,5 мм.

• Допустимая токовая нагрузка на один контакт — до 25 А.

• Суммарная токовая нагрузка — до 125 А.

• Сопротивление электрического контакта — не более 1 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Амплитудное напряжение цепи — до 850 В.

• Количество циклов сочленения и расчленения — до 500.

• Рабочий температурный диапазон — от −60 °C до +100 °C.

Заявленные параметры относятся к исполнению разъёмов данного типоразмера и должны уточняться по технической документации на конкретную партию и условия применения.

Где применяется 2РТТ20БПН5Г40В

Приборная розетка 2РТТ20БПН5Г40В может использоваться в оборудовании, требующем многоконтактного разъёмного подключения:

• В шкафах управления и системах промышленной автоматики.

• В контрольно-измерительной и испытательной аппаратуре.

• В источниках питания и распределительных устройствах.

• В радиоэлектронных устройствах и телемеханических системах.

• В транспортной, энергетической и специальной технике.

• В системах, эксплуатируемых при вибрациях, ударах и перепадах температуры.

Конструкция разъёмов 2РТТ ориентирована на внутренний объёмный монтаж. При выборе важно учитывать не только количество контактов, но и тип корпуса, расположение контактов, вариант патрубка, климатическое исполнение, условия механической нагрузки и необходимость экранирования кабеля.

Совместимость и монтаж

Соединители 2РТТ по соответствующим техническим условиям указываются как взаимосочленяемые с разъёмами серий ШР и 2РТ-А при соблюдении совместимости конкретных контактных сочетаний и конструктивных исполнений. Это может быть важно при ремонте ранее изготовленного оборудования или при модернизации кабельных сборок.

При монтаже 2РТТ20БПН5Г40В следует проверить соответствие ответной вилки, схему распайки контактов, сечение проводников, допустимую нагрузку каждого контакта и надёжность крепления розетки на панели. Для сохранения электрических характеристик рекомендуется исключать загрязнение контактных поверхностей, механические перекосы при сочленении и превышение допустимых токовых нагрузок.

2РТТ20БПН5Г40В — практичное решение для формирования прочного и обслуживаемого многоконтактного соединения между корпусом оборудования и внешней кабельной линией.
