Назначение разъёма 2РТТ20БПН5Г40В

2РТТ20БПН5Г40В — цилиндрический низкочастотный электрический разъём (розетка) серии 2РТТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное амплитудное напряжение составляет порядка 700–850 В. Изделие рассчитано на эксплуатацию в тяжёлых климатических и механических условиях и применяется там, где требуется надёжное электрическое соединение при высоких нагрузках и воздействии внешних факторов.

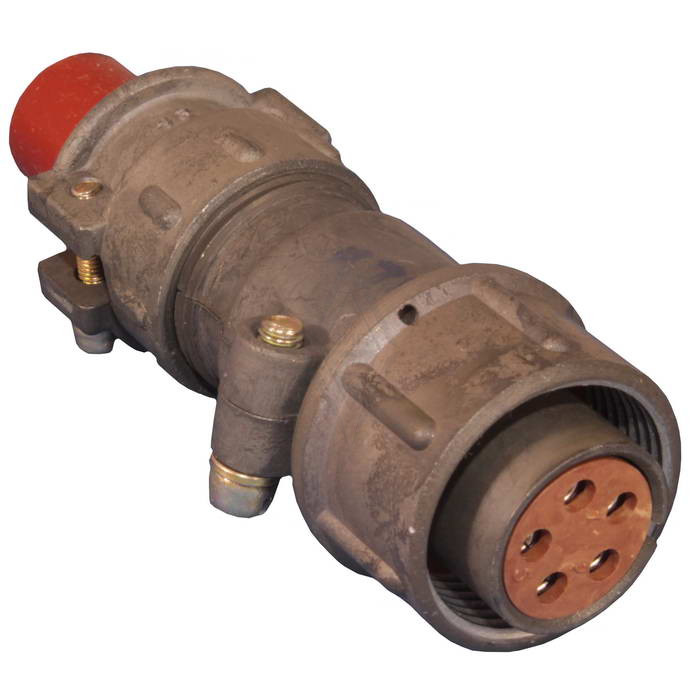

Исполнение 2РТТ20БПН5Г40В представляет собой блочную розетку с патрубком (буква «П» в обозначении). Разъём выполнен пылебрызгозащищённым и оснащён резьбовой фиксацией сочленённого положения, что обеспечивает устойчивое соединение в условиях вибрации и ударных нагрузок.

Подтверждённые технические особенности

Электрические и эксплуатационные параметры разъёма подтверждаются следующими характеристиками:

• токовая нагрузка на каждый контакт — до примерно 35 А, что допускает использование изделия как в силовых, так и в слаботочных цепях;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что обеспечивает высокую электрическую прочность и надёжность контактов;
• диапазон рабочих температур всеклиматического исполнения — примерно от минус 60 до плюс 100 градусов Цельсия;
• сохранение работоспособности при пониженном атмосферном давлении порядка 1,3 умноженное на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.);
• устойчивость к вибрации с ускорением до 30g, к одиночным ударам до 1000g и к многократным ударам до 150g;
• минимальное число сочленений–расчленений — около 500 циклов;
• минимальная наработка — порядка 1000 часов;
• минимальный срок сохраняемости — до 15 лет.

Перечисленные параметры типичны для применения в авиационной, транспортной и военной технике, где к соединительным изделиям предъявляются повышенные требования по стойкости к внешним воздействиям.

Применение и условия эксплуатации

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и стойкости к механическим воздействиям, розетка 2РТТ20БПН5Г40В пригодна для длительной эксплуатации в стационарных и подвижных объектах. К основным областям применения относятся бортовые системы, энергетические и промышленные установки, а также другие технические средства, в которых требуется пылебрызгозащищённое соединение с резьбовой фиксацией.

Резьбовая фиксация сочленённого положения исключает самопроизвольное расчленение разъёма при вибрации и ударных нагрузках. Всеклиматическое исполнение позволяет использовать изделие как при низких, так и при высоких температурах, а также в условиях пониженного атмосферного давления. Указанные характеристики делают разъём 2РТТ20БПН5Г40В подходящим решением для ответственных цепей постоянного и переменного тока частотой до 3 МГц.

Дополнительные сведения

Товар относится к категории 2РТТ20, артикул — 5235. Год выпуска — 2015. Производитель в предоставленных данных не указан. Сведения о кратком описании из каталога отсутствуют, поэтому технические характеристики приведены на основании имеющегося описания изделия.
