Назначение соединителя

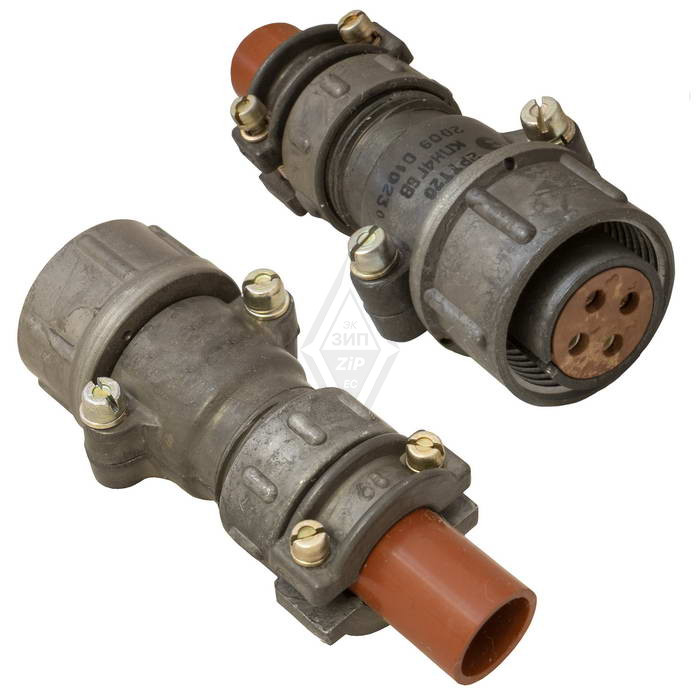

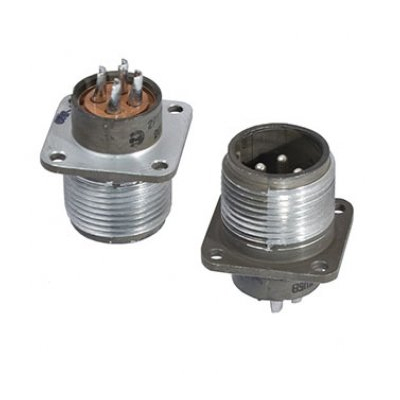

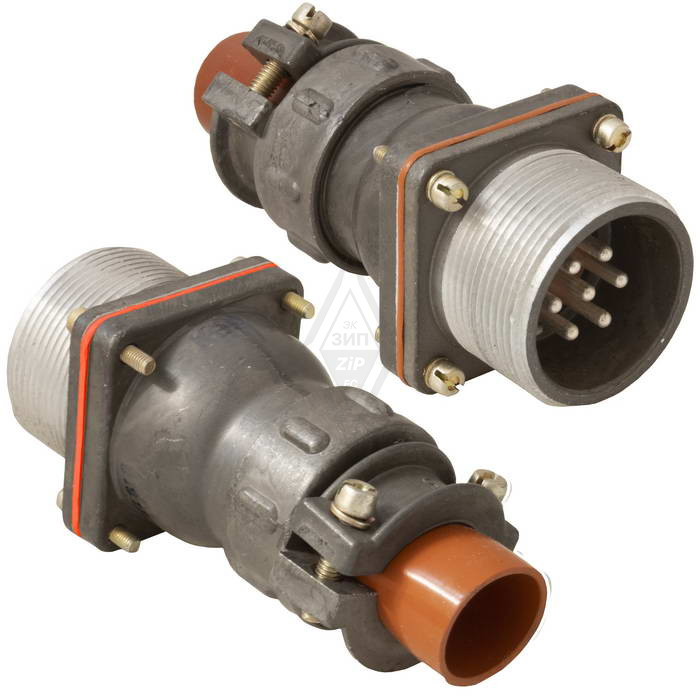

Вилка приборная 2РТТ20БПН4Ш6В производства «НПО «Каскад» предназначена для объёмного монтажа в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Изделие применяется в радиотехнической и радиоэлектронной аппаратуре, где требуется надёжное механическое и электрическое соединение проводников при повышенных требованиях к пылевлагозащите и стойкости к внешним воздействиям.

Данная вилка входит в категорию 2РТТ20 и выпускается с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества. Это приборный соединитель цилиндрической формы с условным размером корпуса 20, рассчитанный на эксплуатацию в составе ответственных электротехнических и радиотехнических сборок.

Конструктивные особенности и электрические параметры

Соединитель оснащён четырьмя контактами диаметром 6 мм, монтаж которых выполняется пайкой. Корпус имеет прямой патрубок для присоединения неэкранированного кабеля. Такая конструкция обеспечивает удобство объёмного монтажа и устойчивое положение проводников внутри корпуса.

• Максимальное рабочее напряжение — 700 В.
• Сопротивление контактов — не более 0,3 мОм.
• Сопротивление изоляции в нормальных условиях — 1000 МОм.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Срок сохраняемости — 15 лет.
• Год выпуска — 2024.

Перечисленные параметры подтверждены техническими данными изготовителя и определяют область применения вилки без дополнительных допущений.

Условия эксплуатации и устойчивость к внешним воздействиям

Вилка 2РТТ20БПН4Ш6В относится к всеклиматическим, теплостойким и тропикоустойчивым изделиям. Она сохраняет работоспособность при температурах от минус 60 до плюс 100 °C, а при смене температур выдерживает воздействие до плюс 180 °C.

Соединитель рассчитан на вибрационные нагрузки, удары с ускорением до 10000 м/с² и пониженное атмосферное давление 1,3·10⁻⁴ Па. Пылевлагозащищённое исполнение корпуса препятствует проникновению пыли и влаги, что важно при эксплуатации в полевых, промышленных и транспортных условиях.

Совокупность этих свойств позволяет использовать вилку в аппаратуре, работающей в жёстких климатических и механических режимах, включая тропические зоны и районы с холодным климатом.

Совместимость и область применения

Вилка взаимосочленяется с розетками серии 2РТТ, а также с розетками ШР и 2РТ-А. Это обеспечивает гибкость при комплектовании кабельных сборок и замене соединителей в уже существующих изделиях.

1. Объёмный монтаж в радиотехнической аппаратуре.
2. Радиоэлектронные устройства, работающие на частотах до 3 МГц.
3. Цепи переменного и постоянного тока с напряжением до 700 В.
4. Оборудование, эксплуатируемое при вибрации, ударах и пониженном давлении.
5. Аппаратура всеклиматического и тропического исполнения.

При монтаже следует учитывать диаметр контактов 6 мм и паечное присоединение проводников, а также использовать неэкранированный кабель, соответствующий прямому патрубку корпуса. Изделие поставляется с приёмкой «ОТК» и предназначено для применения в составе ответственных электротехнических соединений.
