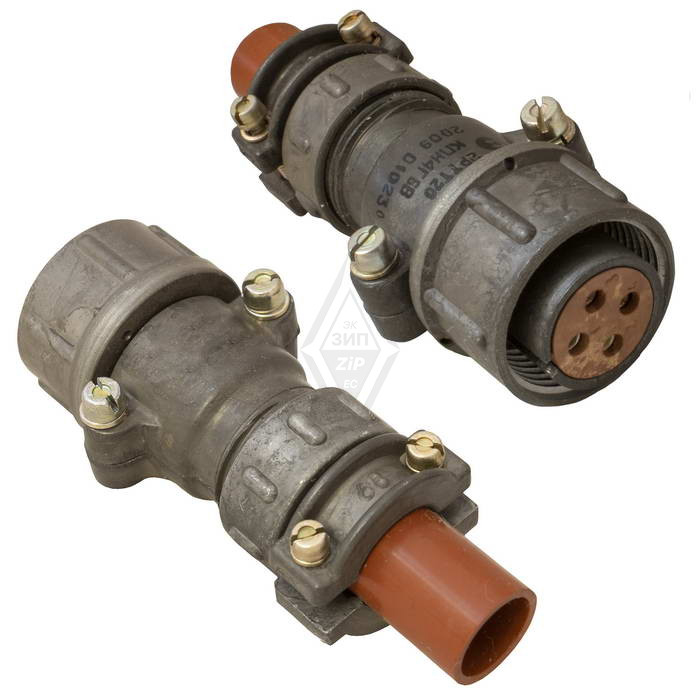

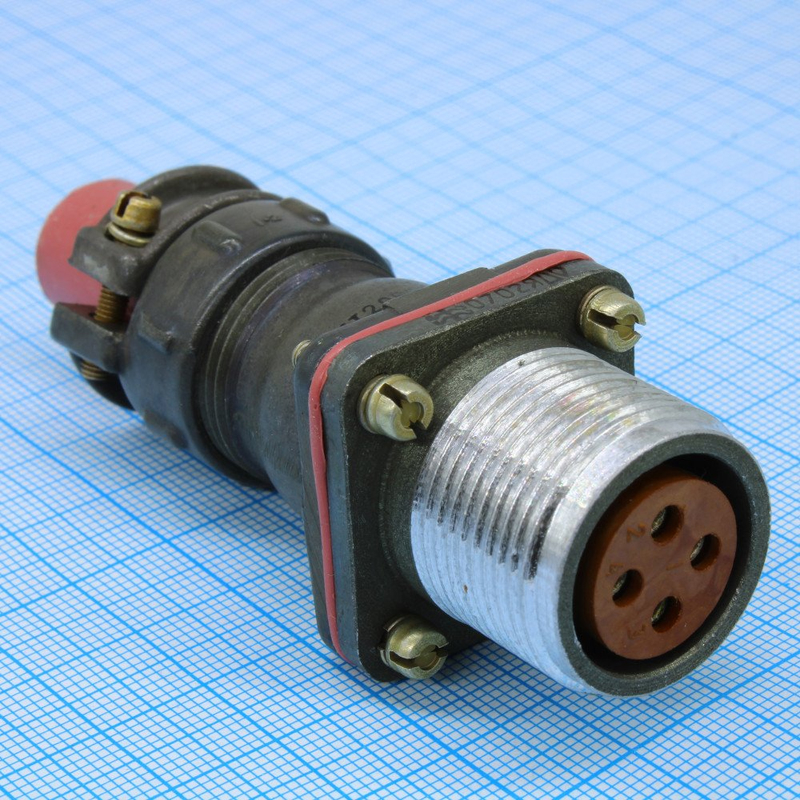

Соединитель 2РТТ20БПН4Ш6В — это блочная вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Он используется в различных электро- и радиоаппаратах, а также в контрольно-измерительных приборах. Данный соединитель относится к типу 2РТТ и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : Негерметичный, теплостойкий, тропикоустойчивый.
• Условный размер корпуса : 20.
• Количество контактов : 4.
• Сочетание контактов : 6.
• Вид корпуса : блочный (Б).
• Способ монтажа : на панель с резьбовой фиксацией.
• Рабочее напряжение : до 850 В (амплитудное значение).
• Рабочая температура : от -60 °C до +100 °C.
• Материал корпуса : металл; изолятора — карболит.
• Покрытие контактов : серебро.

Структура обозначения

Обозначение 2РТТ20БПН4Ш6В расшифровывается следующим образом:

• 2РТТ — тип соединителя.
• 20 — условный размер корпуса.
• Б — вид корпуса (блочный).
• П — вид патрубка (прямой).
• Н — вид гайки патрубка (для неэкранированного кабеля).
• 4 — количество контактов.
• Ш — часть соединителя вилка .
• 6 — обозначение сочетания контактов.

Применение

Соединитель 2РТТ20БПН4Ш6В предназначен для соединения и разъединения электрических цепей, что делает его универсальным решением для различных технических задач. Он широко используется в устройствах, требующих надежного подключения в условиях различных климатических факторов.Данный соединитель также совместим с другими типами соединителей, такими как ШР и 2РТ-А, что позволяет использовать его в более сложных системах.В целом, 2РТТ20БПН4Ш6В представляет собой надежное и высококачественное решение для электрических соединений в различных областях применения.
