Общее описание

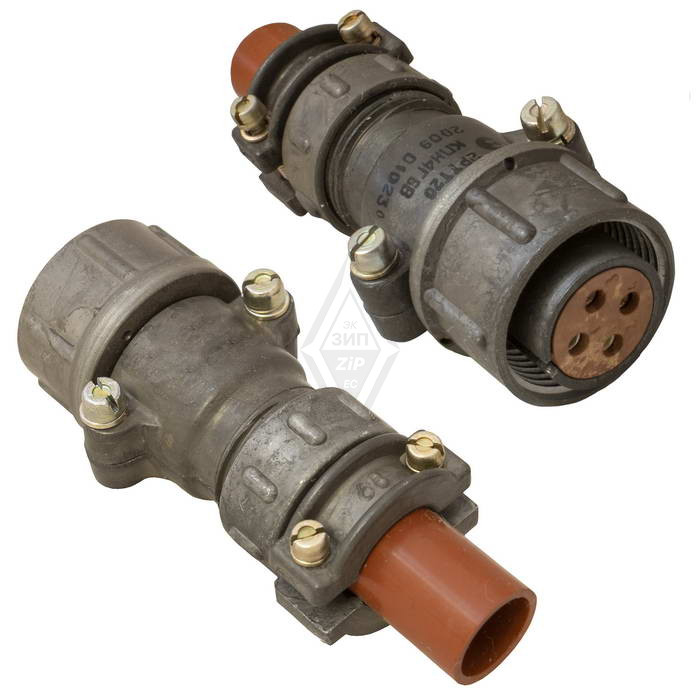

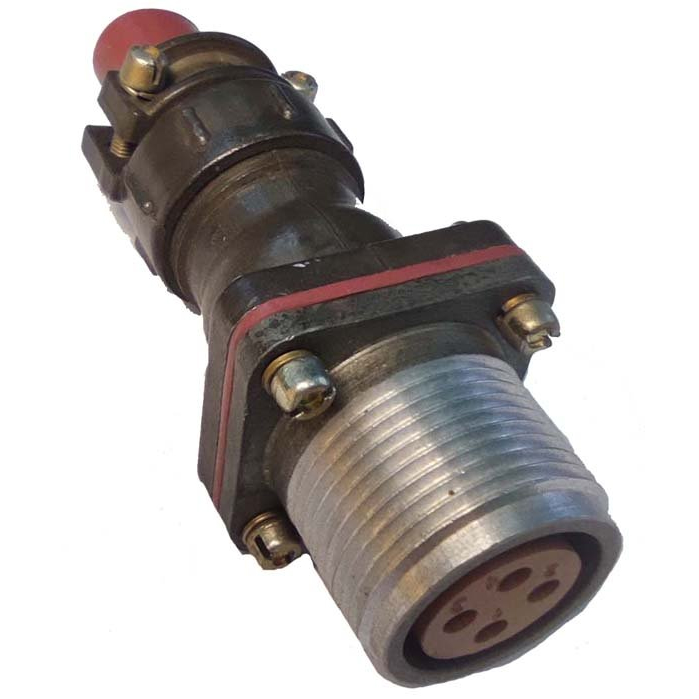

2РТТ20БПН4Ш6В представляет собой вилку цилиндрического пылевлагозащищённого соединителя серии 2РТТ. Изделие произведено НПО «Каскад» в 2024 году и прошло контроль отдела технического контроля (ОТК). Данный соединитель предназначен для объёмного монтажа и работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Он применяется в радиотехнической, радиоэлектронной аппаратуре, а также в электро- и радиоаппаратуре общего назначения.

Назначение и применение

Вилка используется для обеспечения надёжного электрического соединения в составе различных приборов и блоков. Благодаря пылевлагозащищённому исполнению, соединитель может эксплуатироваться в условиях повышенной влажности и запылённости. Тип корпуса — приборный (блочный), что позволяет устанавливать вилку непосредственно на корпус прибора. Конструкция включает прямой патрубок и гайку для неэкранированного кабеля, что упрощает монтаж и обеспечивает механическую фиксацию кабеля.

Присоединение проводов осуществляется пайкой, что обеспечивает надёжный и стабильный электрический контакт. Соединитель рассчитан на работу с максимальным рабочим напряжением до 700–850 В и рабочей частотой до 3 МГц. Условный размер корпуса — 20, количество контактов — 4.

Технические характеристики

• Тип изделия: вилка цилиндрического пылевлагозащищённого соединителя.
• Серия: 2РТТ.
• Производитель: НПО «Каскад».
• Год выпуска: 2024, контроль ОТК.
• Тип корпуса: приборный (блочный), с прямым патрубком и гайкой для неэкранированного кабеля.
• Условный размер корпуса: 20.
• Количество контактов: 4.
• Присоединение проводов: пайка.
• Максимальное рабочее напряжение: до 700–850 В.
• Рабочая частота: до 3 МГц.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости составляет от 15 до 20 лет, а минимальная наработка — 1000 часов. Ресурс сочленений-расчленений — 500 циклов.

Устройство устойчиво к воздействию вибрации с частотой до 10000 Гц и ускорением до 10g. Оно выдерживает одиночные удары с ускорением до 1000g и многократные удары с ускорением до 150g. Кроме того, вилка сохраняет работоспособность при пониженном давлении и при относительной влажности 98% при температуре плюс 40 градусов Цельсия.
