Назначение разъёма 2РТТ20БПН4Ш6

2РТТ20БПН4Ш6 — цилиндрический низкочастотный соединитель производства завода «Элекон» серии «5». Изделие относится к классу пылебрызгозащищённых разъёмов и предназначено для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока. Применяется там, где требуется устойчивая работа при повышенной запылённости и воздействии брызг.

Разъём рассчитан на эксплуатацию с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В. Герметичный корпус с повышенной защитой от пыли и влаги делает его пригодным для суровых условий эксплуатации, в том числе в промышленной и военной технике.

Расшифровка обозначения

Маркировка 2РТТ20БПН4Ш6 построена по стандартной схеме и содержит полную информацию о конструкции изделия. Расшифровка выполняется следующим образом:

• 2РТТ — обозначение серии соединителя;
• 20 — диаметр монтажной части, равный 20 мм;
• БПН — блочная вилка неподвижная;
• 4 — число контактных групп;
• Ш — штыревой тип контактов;
• 6 — число контактов в каждой группе.

Такая система обозначений позволяет быстро определить ключевые параметры разъёма без обращения к технической документации.

Подтверждённые особенности и характеристики

Изделие выпускается заводом «Элекон» по техническим условиям для промышленного применения. В конструкции реализован ряд решений, обеспечивающих стабильную работу в тяжёлых условиях.

Электрические параметры

• работа с постоянным и переменным током частотой до 3 МГц;
• номинальное напряжение до 850 В;
• четыре контактные группы по шесть штыревых контактов в каждой.

Конструктивные особенности

• цилиндрический корпус с диаметром монтажной части 20 мм;
• блочная неподвижная вилка с штыревыми контактами;
• герметичное исполнение с защитой от пыли и брызг;

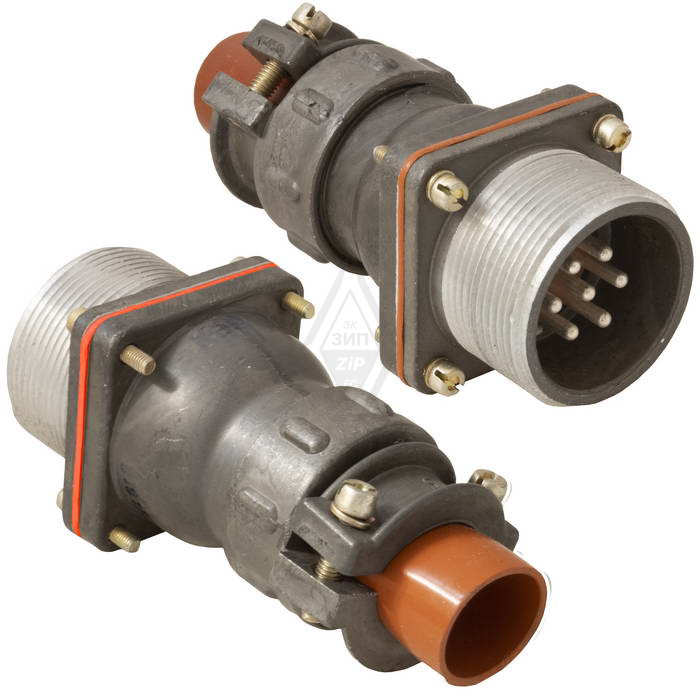

• серый корпус с красными вставками — типичный внешний вид разъёмов серии 2РТТ.

Применение

Благодаря пылебрызгозащищённому исполнению и широкому диапазону рабочих напряжений разъём 2РТТ20БПН4Ш6 востребован в промышленной и военной технике. Он используется для соединения электрических цепей в условиях повышенной запылённости, влажности и механических нагрузок. Неподвижное блочное исполнение вилки позволяет монтировать её непосредственно на корпусе прибора или оборудования, обеспечивая стабильный контакт и удобство эксплуатации.

Серийное производство по техническим условиям гарантирует соответствие заявленным параметрам и взаимозаменяемость в рамках серии.

Приёмка и год выпуска

Данный экземпляр имеет приёмку «5» и год выпуска 2015. Приёмка подтверждает прохождение установленных контрольных процедур, а указанный год выпуска позволяет соотнести изделие с конкретной партией. Комплектация, гарантийные условия и страна производства дополнительно не указаны в предоставленных данных.
