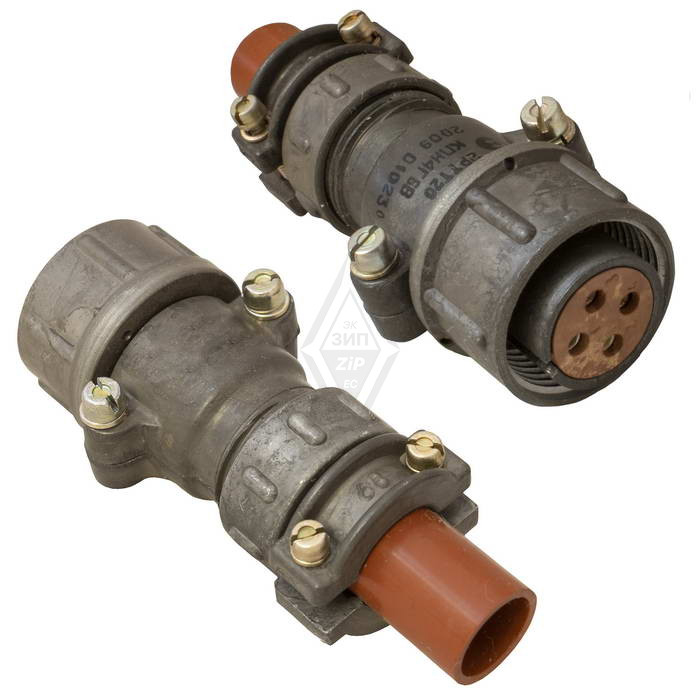

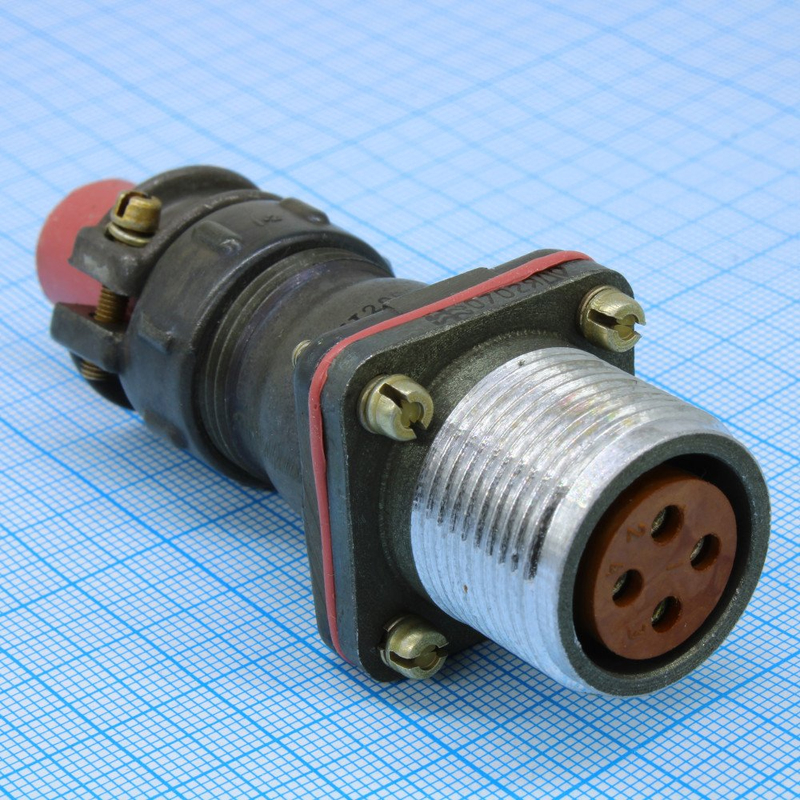

2РТТ20БПН4Ш6 — это надежный цилиндрический низкочастотный пылебрызгозащищенный разъем серии 2РТТ, предназначенный для эксплуатации в жестких условиях. Модификация 2015 года с маркировкой «5» относится к блочной вилке без патрубка, имеет 4 контакта с покрытием серебро и предназначен для экранированного кабеля.

Общие параметры

Разряд 20 указывает на условный размер корпуса. Исполнение всеклиматическое (В), теплостойкое, тропикоустойчивое, с резьбовой фиксацией сочленения, что обеспечивает высокую механическую прочность и виброустойчивость соединения.

Рабочие условия

Предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц, амплитудное напряжение до 850 В. Диапазон температур от -60 до +100°C, срок сохраняемости 15 лет. Разъем обеспечивает стабильную работу в условиях повышенной влажности, пыли и брызг.

Дополнительные характеристики

• Надежность: Конструкция и материалы обеспечивают высокую механическую прочность и устойчивость к вибрациям и ударным нагрузкам.
• Герметичность: Пылебрызгозащищенное исполнение гарантирует защиту контактов от проникновения твердых частиц и жидкостей.
• Устойчивость к внешним факторам: Всеклиматическое исполнение (В) позволяет эксплуатировать разъем в широком диапазоне температур, включая экстремально низкие и высокие, а также в условиях тропического климата с высокой влажностью.
• Экранирование: Предназначен для экранированного кабеля, что обеспечивает защиту от электромагнитных помех и наводок.
• Материалы: Контакты с серебряным покрытием обеспечивают низкое переходное сопротивление и высокую коррозионную стойкость.
• Соединение: Резьбовая фиксация сочленения гарантирует прочное и надежное электрическое соединение, устойчивое к рассоединению под воздействием внешних факторов.

Области применения

• Военная и оборонная техника: Используется в системах связи, радиолокационных станциях, наземной и бортовой аппаратуре, а также в военной авто- и бронетехнике.
• Промышленное оборудование: Применяется в станках, роботизированных комплексах, автоматизированных линиях, контрольно-измерительной аппаратуре и системах управления, требующих надежных соединений в условиях промышленных нагрузок.
• Авиационная и космическая промышленность: Для наземного оборудования, а также в бортовых системах, не требующих высокочастотной передачи данных, где важна устойчивость к вибрациям и перепадам температур.
• Транспорт: В железнодорожном транспорте, судостроении и тяжелой спецтехнике, где необходимы прочные и долговечные электрические соединения.
• Энергетика: В распределительных устройствах, системах управления электроустановками и другом оборудовании, работающем в жестких условиях.
