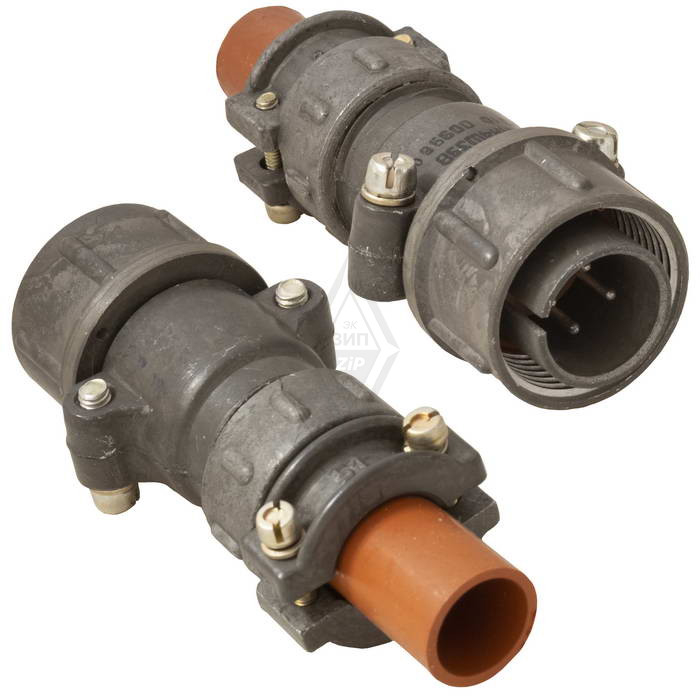

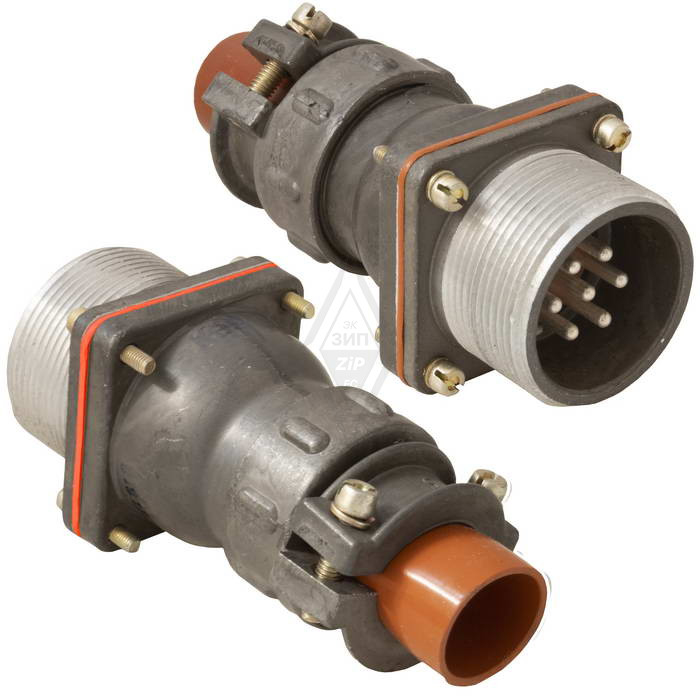

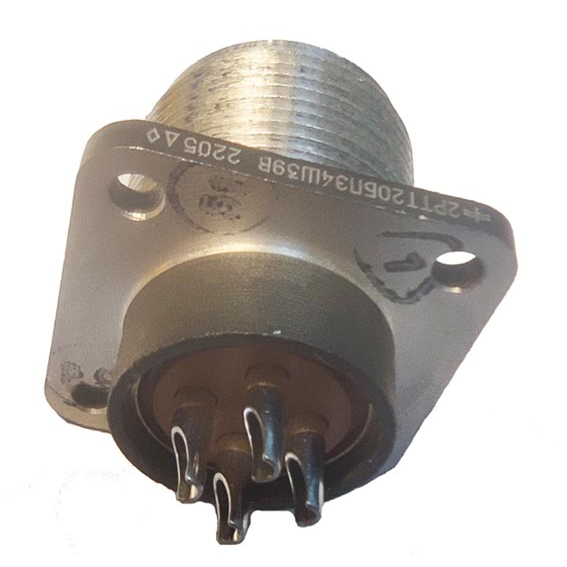

2РТТ20БПН4Ш39В — это низкочастотный цилиндрический соединитель блочного типа (вилка) с прямым патрубком и гайкой для монтажа неэкранированным кабелем.

Описание

Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, с резьбовой фиксацией и одношпоночной поляризацией. Соответствует всеклиматическому исполнению, теплостойкий и тропикоустойчивый.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 20 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 4 — количество контактов.

• Ш — вилка (штекерная часть).

• 39 — сочетание контактов (диаметр и конфигурация, например, 4 контакта Ø 2,5 мм).

• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на монтаж объемный, пайкой, внутренний. Рабочая температура от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, вибрация до 1500 м/с² (150 g). Минимальная наработка 1000 часов, до 500 сочленений-расчленений.

Замена ШР20ПК4НШ4

Это современный аналог старой модели ШР20ПК4НШ4 (вилка блочная), с аналогичными параметрами для низкочастотных цепей. Подходит для совместного использования в приборах и оборудовании.
