Назначение соединителя

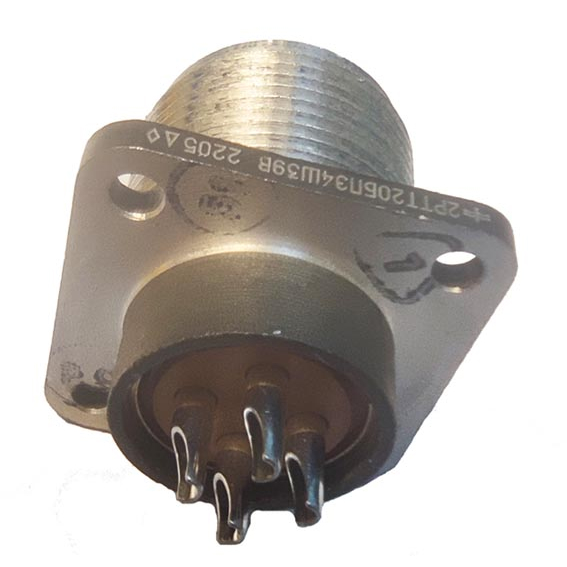

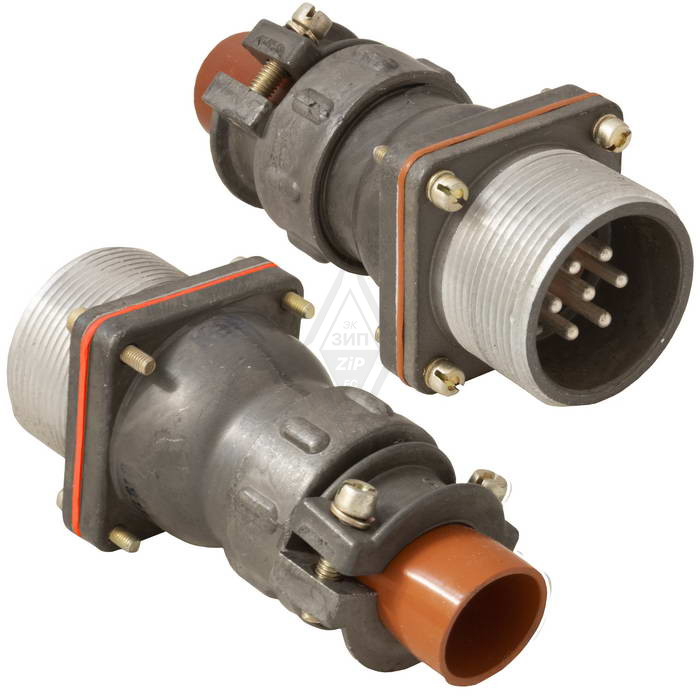

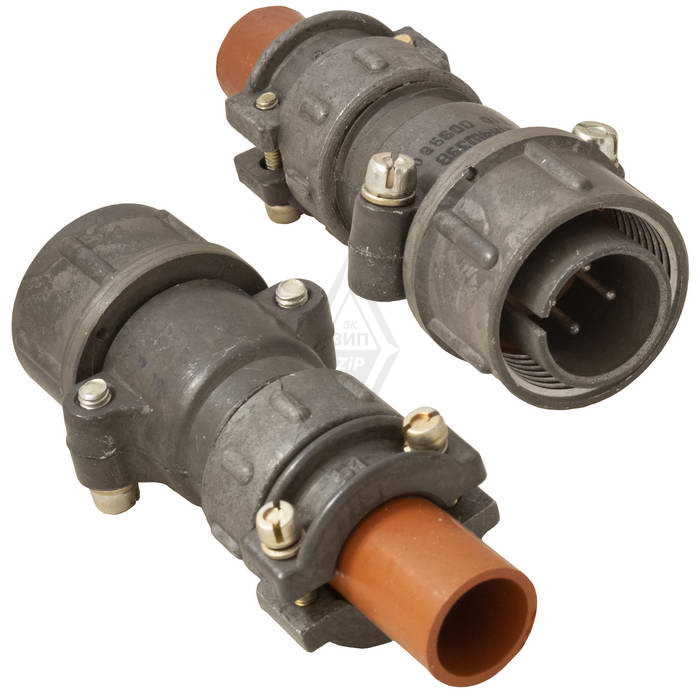

2РТТ20БПН4Ш39В — это низкочастотный цилиндрический соединитель блочного типа (вилка) с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Изделие предназначено для надёжного соединения и разъединения электрических цепей, включая отдельные провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Данная модель является прямой заменой устаревшему соединителю ШР20ПК4НШ4 (вилка блочная) и сохраняет совместимость с ним по габаритным и электрическим параметрам.

Конструкция и расшифровка обозначения

Соединители серии 2РТТ состоят из вилки и розетки. Они могут быть блочными или кабельными, имеют резьбовую фиксацию сочленения и одношпоночную поляризацию, что исключает неправильное подключение. Условный размер корпуса — 20, количество контактов — 4 (сочетание 39).

Обозначение 2РТТ20БПН4Ш39В расшифровывается следующим образом:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• Б — блочный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 4 — количество контактов;
• Ш — вилка;
• 39 — сочетание контактов;
• В — всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие условия эксплуатации и ресурс изделия:

• максимальное напряжение — 850 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• температура эксплуатации — от минус 60 до плюс 100 °C;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — 500 сочленений-расчленений;
• наработка — 1000 часов;
• устойчивость к вибрации — до 1500 м/с² (150 g);
• повышенная влажность — до 98 % при температуре плюс 40 °C.

Применение и замена

Вилка 2РТТ20БПН4Ш39В востребована при монтаже и обслуживании электро- и радиоаппаратуры, где требуется быстрое и надёжное соединение цепей с резьбовой фиксацией и защитой от неверного сочленения. Блочное исполнение позволяет устанавливать соединитель непосредственно на корпус блока или аппарата, а прямой патрубок с гайкой обеспечивает ввод неэкранированного кабеля.

Модель применяется для модернизации оборудования: она является прямой заменой соединителю ШР20ПК4НШ4 (вилка блочная) и используется в аналогичных условиях эксплуатации. Всеклиматическое исполнение и широкий диапазон рабочих температур от минус 60 до плюс 100 °C допускают применение изделия в различных климатических зонах, включая условия повышенной влажности.

Перед установкой следует убедиться в соответствии количества контактов, условного размера корпуса и типа сочленения требованиям конкретного изделия. Сочетание контактов 39 и четырёхконтактная схема определяют электрическую совместимость с ответными частями серии 2РТТ соответствующего типоразмера.
