Назначение

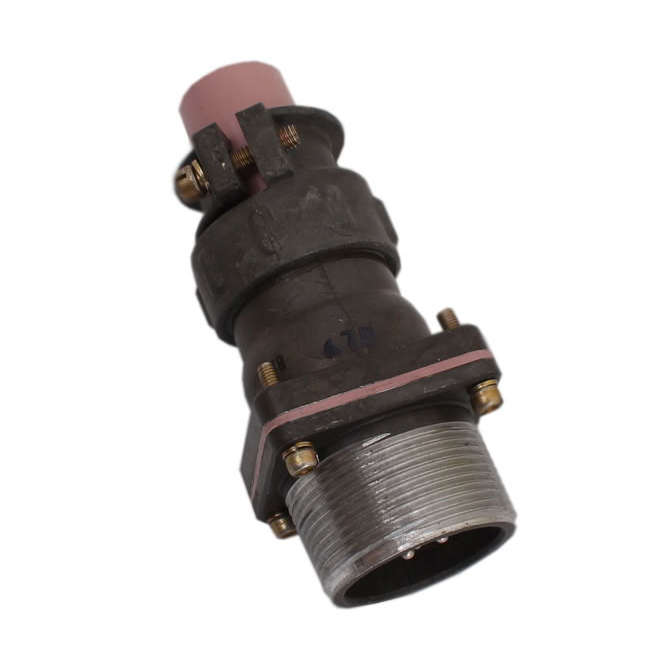

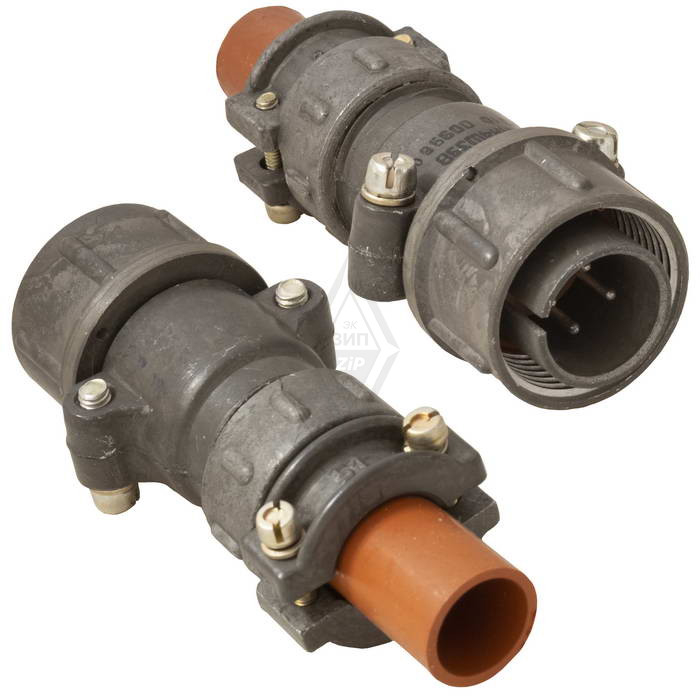

Соединитель цилиндрический низкочастотный 2РТТ20БПН4Ш39В производства НПО «Каскад» предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение) или до 700 В по отдельным спецификациям. Изделие относится к вилочному типу и имеет пылебрызгозащищённое исполнение, что позволяет использовать его в составе электро- и радиоприборов, где требуется надёжное соединение при воздействии пыли и брызг.

Данная партия поставляется с приёмкой «ОТК» и имеет год выпуска 2024. Соединитель востребован в промышленной и специальной аппаратуре, работающей в широком диапазоне климатических и механических условий.

Подтверждённые особенности

Электрические параметры

• Число контактов — 4, диаметр контакта — 1,5 мм.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочее напряжение — до 850 В амплитудного значения, по некоторым спецификациям — до 700 В.
• Рабочая частота — до 3 МГц.

Конструктивные данные

• Блочный корпус условного размера 20.
• Прямой патрубок (П) с гайкой для неэкранированного кабеля (Н).
• Присоединение проводов — пайка.
• Структура обозначения: 2РТТ — тип, 20 — размер, Б — блочный, ПН — патрубок и гайка, 4 — число контактов, Ш — вилка, 39 — сочетание контактов, В — всеклиматическое исполнение по ТУ ГЕ0.364.120.

Условия эксплуатации и надёжность

• Рабочая температура — от минус 60 до плюс 100 °C.
• Число сочленений-расчленений — не менее 500.
• Срок сохраняемости — 20 лет.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 10000 Гц при ускорении 100 метров на секунду в квадрате.
• Устойчивость к механическим ударам с ускорением до 10000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению 2000 метров на секунду в квадрате.
• Работоспособность при пониженном давлении 1,3·10³ Па.

Применение

Соединитель 2РТТ20БПН4Ш39В применяется в электро- и радиоприборах для коммутации цепей низкой частоты. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам, линейным ускорениям и пониженному давлению он подходит для аппаратуры, эксплуатируемой в сложных условиях, включая подвижные и высотные объекты.

Пылебрызгозащищённая конструкция и паяное присоединение проводов обеспечивают надёжный электрический контакт и защиту от внешних воздействий. Изделие рассчитано на длительный срок службы: не менее 500 циклов сочленения и расчленения и срок сохраняемости 20 лет.

Артикул товара — 5225. Категория — 2РТТ20. Производитель — «Каскад». Приёмка — «ОТК», год выпуска — 2024.
