Назначение разъёма

2РТТ20БПН4Ш39В от производителя Элекон «5» — это цилиндрический теплостойкий низкочастотный разъём пылебрызгозащищённого исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное соединение при повышенных требованиях к качеству, поскольку выпускается с приёмкой категории «5».

Конструктивные особенности

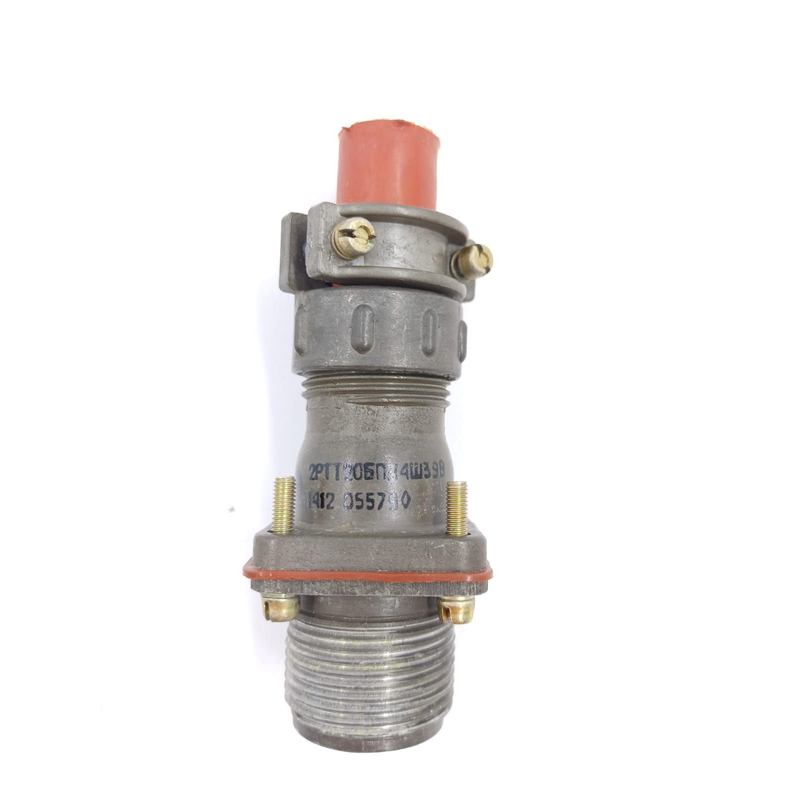

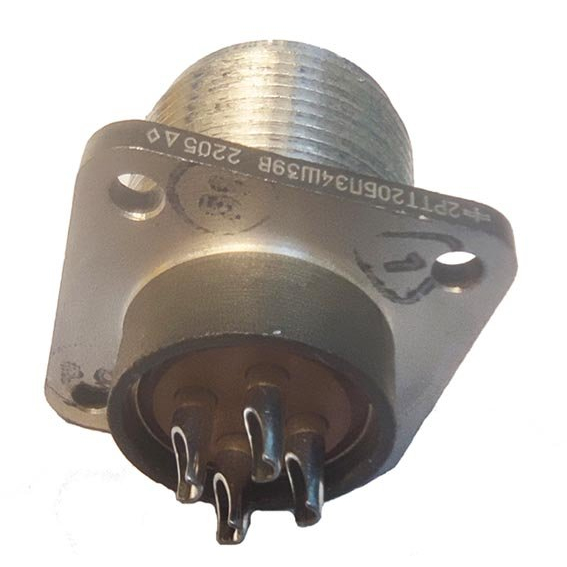

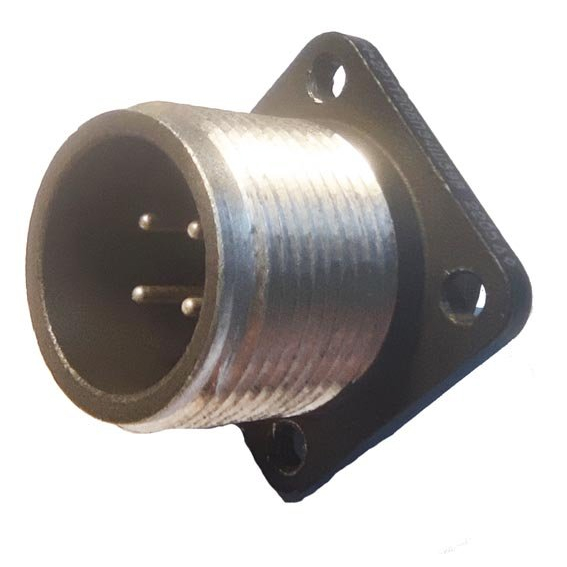

Данная модель представляет собой блочную розетку с прямым патрубком, нумерацией контактов без поворота и четырьмя рядами. Общее число контактов — 39, контакты штыревые, покрытие — серебро. Монтаж выполняется объёмным способом с пайкой. Расшифровка обозначения следующая: 2РТТ — серия разъёмов; 20 — условный размер корпуса в миллиметрах; Б — блочный; П — с прямым патрубком; Н — нумерация без поворота; 4 — число рядов; Ш — штыревой контакт; 39 — количество контактов; В — исполнение; «5» — категория приёмки Элекон.

Технические характеристики

Максимальное рабочее напряжение составляет 700 В (амплитудное значение), токовая нагрузка на контакт — до 35 А. Сопротивление контакта варьируется от 0,15 МОм для диаметра 9 мм до 2,5 МОм для диаметра 1,5 мм. Сопротивление изоляции — не менее 5000 МОм. Разъём выдерживает 500 сочленений-расчленений, наработка — минимум 1000 часов.

Условия эксплуатации:

• рабочая температура от минус 60 °C до плюс 100 °C;
• устойчивость к пониженному давлению до 1,3·10⁻⁴ Па;
• вибрации до 10000 м/с² при частоте до 1000 Гц;
• многократные удары до 1500 м/с².

Применение и комплектация

Разъём востребован в радиоэлектронной аппаратуре, приборах и системах, где необходима стойкость к температуре, вибрациям и ударам, а также защита от пыли и брызг. Благодаря 39 контактам и токовой нагрузке до 35 А на контакт он подходит для передачи как сигнальных, так и силовых цепей. Поставка осуществляется в заводской упаковке.

Год выпуска указан как 2000, приёмка — «5». Изделие произведено заводом «Элекон» и соответствует повышенным требованиям к качеству и надёжности, предъявляемым к данной категории приёмки.
