Назначение и общая характеристика

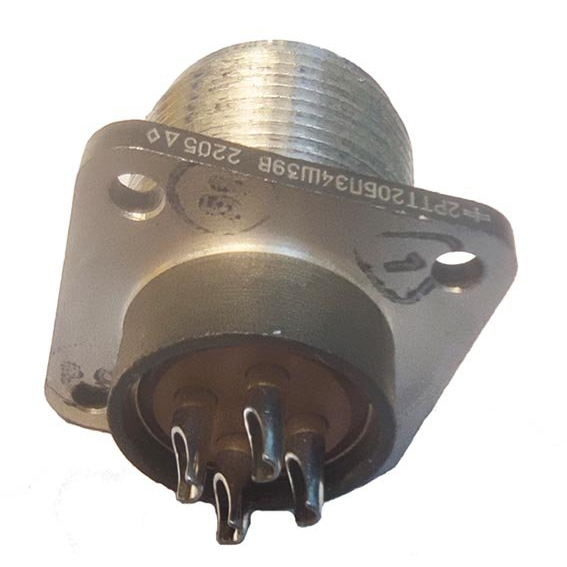

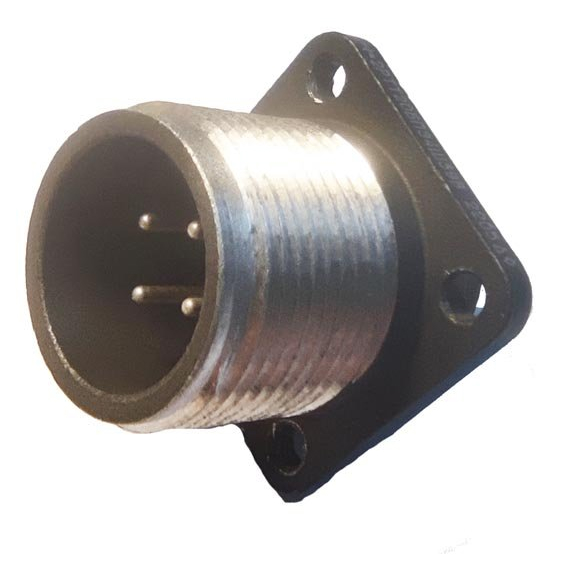

Соединитель 2РТТ20БПН4Ш39В «5» с артикулом 40442 относится к категории 2РТТ20 и представляет собой пылебрызгозащищённый цилиндрический низкочастотный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

По конструкции это вилка блочного типа с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н), имеющая 4 контакта в сочетании 39. Соединитель рассчитан на внутренний монтаж во всеклиматическом исполнении (В) по ТУ ГЕ0.364.120ТУ. Максимальное рабочее напряжение постоянного тока составляет 700 В.

Подтверждённые технические особенности

В описании товара приведены следующие параметры и свойства соединителя.

• Сопротивление контактов — не более 2,5–0,15 мОм в зависимости от диаметра контактной пары 1,5–9 мм.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Вибрационные нагрузки — 1–10000 Гц при ускорении до 100 g.
• Ударные нагрузки — до 1000 g.
• Линейное ускорение — до 200 g.

Корпус соединителя выполнен из металла, изолятор — из карболита, покрытие контактов — серебро. Такое сочетание материалов соответствует указанным условиям эксплуатации и области применения.

Расшифровка обозначения

Структура обозначения 2РТТ20БПН4Ш39В расшифровывается следующим образом.

1. 2РТТ — тип соединителя.
2. 20 — размер корпуса.
3. Б — блочный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 4 — число контактов.
7. Ш — вилка.
8. 39 — сочетание контактов.
9. В — всеклиматическое исполнение.

Приёмка, год выпуска и применение

В характеристиках VirtueMart для товара указаны приёмка «5» и год 2012. Производитель в представленных данных не указан.

Соединитель 2РТТ20БПН4Ш39В «5» применяется в электро-, радио- и контрольно-измерительной аппаратуре, включая железнодорожное и промышленное оборудование, где требуются низкочастотные электрические соединения с указанными электрическими, климатическими и механическими параметрами. Он рассчитан на внутренний монтаж и работу в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.
